IEC62196 EV Nie do ponownego okablowania Akcesoria Flexing Testing Equipment Sterowanie PLC

IEC62196 Akcesoria do pojazdów elektrycznych, których nie można ponownie okablować Urządzenie do testowania wytrzymałości mechanicznej na zginanie

Zgodne standardy i klauzule

IEC 62196-1Ed.4CDV: 2020 „Wtyczki, gniazda – gniazda i złącza do zastosowań przemysłowych i podobnych oraz do pojazdów elektrycznych”punkt 26.4, rys. 20.

IEC60309-1: 2012 punkt 24.4 rysunek 9.

Przegląd wyposażenia

Urządzenie do badania elastyczności zostało zaprojektowane i wyprodukowane zgodnie z wymaganiami normy IEC62196-1: 2020, punkt 26.4, rysunek 20, IEC60309-1: 2012, punkt 24.4, rysunek 9 itd. Służy do przeprowadzania testu zginania obciążenia mechanicznego wtyczek pojazdu, gniazda -gniazdka i łączniki akcesoria, których nie można wymieniać.

Sprzęt przyjmuje sterowanie PLC i jest obsługiwany przez 7-calowy kolorowy interfejs człowiek-maszyna, wykorzystuje serwomotor do kontrolowania kąta zginania.Kąt zginania, prędkość zginania i cykle testowe można ustawić na ekranie dotykowym.Test przeprowadzany jest automatycznie zgodnie z ustawionymi parametrami.Gdy czasy testów osiągną ustawioną liczbę czasów testów, urządzenie automatycznie zatrzyma się i wyemituje monit o sygnał zakończenia testu.Sprzęt testowy ma zalety precyzyjnego wyświetlacza cyfrowego, wysokowydajnej cyfrowej konwersji częstotliwości, precyzyjnej regulacji prędkości, sześciocyfrowego ustawienia pamięci, wielofunkcyjnego urządzenia modułowego, obracającego się narzędzia pomiarowego do centrowania środka i wbudowanego obciążenia, które może dostarczyć napięcie obciążenia do testowania próbki podczas testu.

Parametry techniczne

Pytania i Odpowiedzi

P: Jaki jest kąt zginania?
Odp.: można go swobodnie regulować w zakresie 0-360 ° (domyślnie 90 °, 45 ° po obu stronach vertyczny).

P: jaki jest rozmiar tego urządzenia?
Odp .: Rozmiar urządzenia to L 850 mm * W 800 mm * H 1500 mm, cała maszyna to około 200 kg.

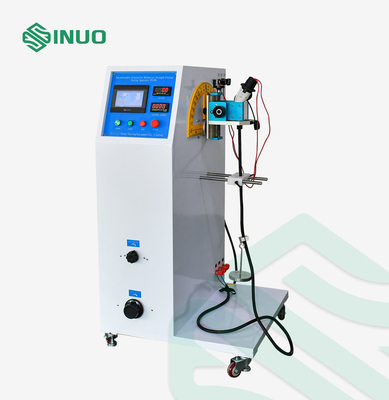

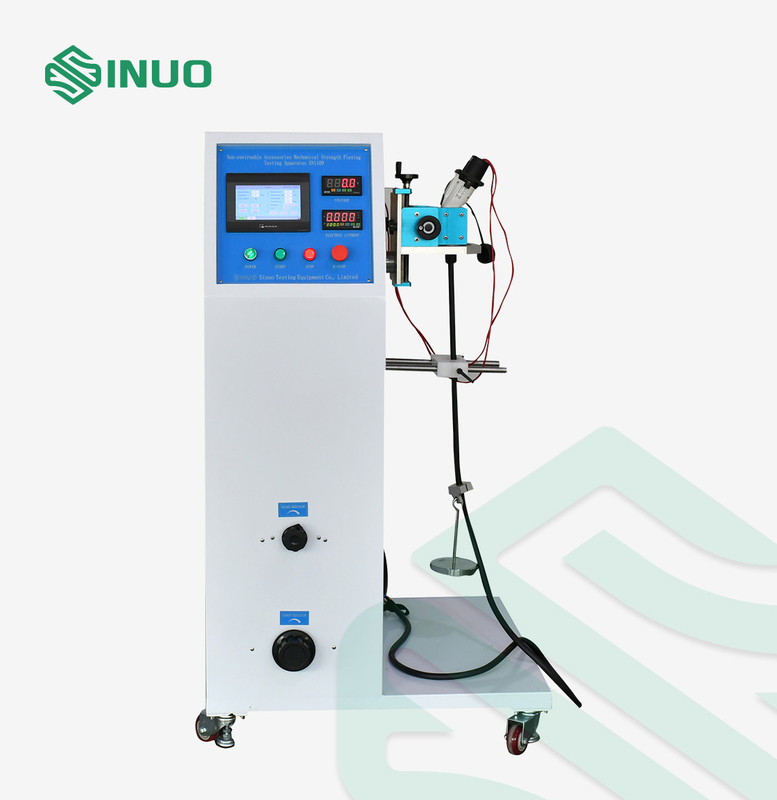

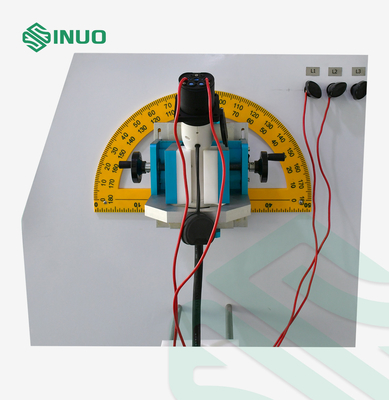

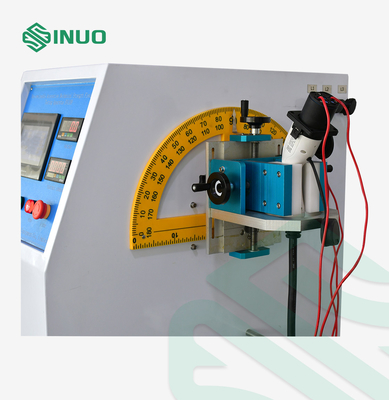

Detale:
