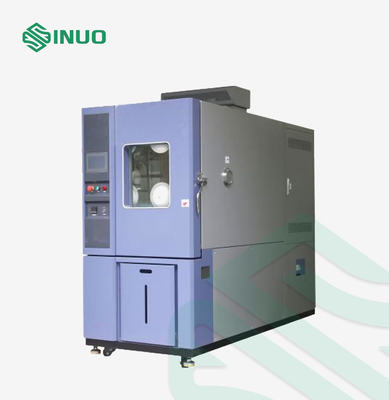

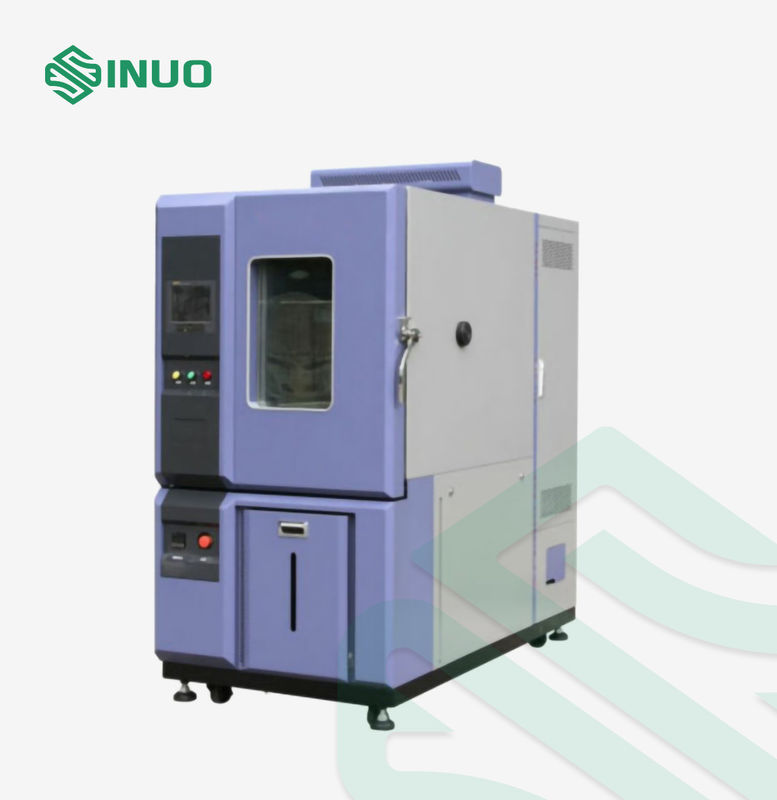

Punkt 26.7.2 Sprzęt do testowania złączy EV Komora testowa do szybkiej zmiany temperatury

Punkt 26.7.2 Sprzęt do testowania złączy EV Komora testowa do szybkiej zmiany temperatury

Nazwa marki:	Sinuo
Numer modelu:	SN885
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 62196-1 Ed.4CDV 2020

Zakres wilgotności:

20% (98% wilgotności względnej)

Wewnętrzny rozmiar:

WDH=1000×1000×1000mm

Operacja sterowania:

Inteligentny system sterowania PLC i ekranem dotykowym

Zakres temperatury:

-40～150℃;

Równomierność temperatury:

± 2 ℃

Czas gwarancji:

Rok

Inne standardy:

IEC60068 itp.

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy PLC EV

Sprzęt do testowania złączy PLC IEC EV

Komora do testowania zmiany temperatury IEC

Opis produktu

IEC 62196 Komora testowa szybkiej zmiany temperatury pojazdu elektrycznego

Przestrzegane normy i klauzule

IEC 62196-1 Ed.4CDV 2020, punkt 26.7.2.

IEC60068-2-1:2007 „Badania środowiskowe-Część 2-1: Próby-Test A: Zimno, IDT”

IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT”

IEC60068-2-78:2012 „Testowanie środowiskowe — Część 2-78: Testy — Test Kabina: Wilgotne ciepło, stan ustalony, IDT”

IEC60068-2-30:2005 „Badania środowiskowe – Część 2-30: Testy – Test Db: Wilgotne ciepło, cykliczne (cykl 12h + 12h), IDT”

Przegląd sprzętu

Ta komora testowa do szybkich zmian temperatury jest wymagana przez normę IEC 62196-1 Ed.4CDV 2020, klauzula 26.7.2.

Służy do badania na zimno, ciepło, wilgotność i suchość surowców i urządzeń takich jak elektronika, elektryka, urządzenia elektryczne, tworzywa sztuczne itp. Ma na celu potwierdzenie niezawodności przechowywania, transportu i użytkowania produktów w wysokiej i niskiej temperaturze szybkie naprzemienne wilgotne środowisko cieplne.

Struktura:

To urządzenie przyjmuje zamkniętą strukturę komory o następujących cechach:

1. Oszczędność energii i redukcja zużycia: Tryb obejścia gaz-ciecz służy do regulacji wydajności chłodzenia w celu uzyskania stałej temperatury i wilgotności.

2. Łatwy w obsłudze: za pomocą programowalnego kontrolera temperatury i wilgotności (7-calowy, 16-bitowy, kolorowy ekran dotykowy), nagrywanie i przetwarzanie danych eksperymentalnych jest elastyczne.

3. Wysoka niezawodność: kluczowe komponenty to importowane komponenty, aby zapewnić długowieczność i niezawodność;wydajne separatory oleju zapewniają żywotność sprężarki.

Parametry techniczne

Sterowanie i obsługa		Inteligentny system sterowania PLC i ekranem dotykowym
Rozmiar komory		1000L: rozmiar wewnętrzny: WDH=1000×1000×1000mm, wymiary zewnętrzne: WDH= 1200 ×2015×2035 mm (bez wystających części maszyny)
Zakres temperatury		B:-40～150℃;
Prędkość liniowa		3 ℃/min
Odchylenie temperatury		≦± 2,0 ℃
Wahania temperatury		± 0,5 ℃
Jednolitość temperatury		± 2 ℃
Szybkość ogrzewania i chłodzenia		Szybkość ogrzewania: od -30 ℃ do + 100 ℃, prędkość liniowa 3 ℃/min (bez obciążenia) Szybkość chłodzenia: od +100℃ do -30℃, prędkość liniowa 3℃/min (bez obciążenia) (Uwaga: Tempo ogrzewania i chłodzenia jest mierzone zgodnie z odpowiednimi przepisami normy IEC60068-3, a czujnik znajduje się w pozycji wylotu powietrza)
Zakres wilgotności		20% (98% wilgotności względnej)
Odchylenie wilgotności		±3,0％RH (＞75％RH);±5,0％RH (≤75％RH)
Równomierność wilgotności		±3.0％RH (bez obciążenia)
Wahania wilgotności		±2.0％RH
Ikona zakresu temperatury i wilgotności
Główny skład systemu

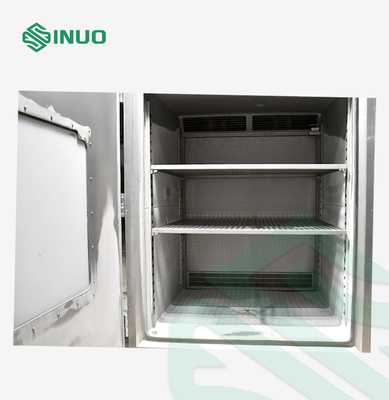

Korpus komory	Wewnętrzna komora wykonana jest z wysokiej jakości płyty ze stali węglowej, powierzchnia jest pokryta elektrostatycznym natryskiem kolorowym
	Wewnętrzna komora wykonana jest ze szczotkowanej płyty ze stali nierdzewnej 304 #, zaokrąglony kształt, gładki, łatwy do czyszczenia
	Otwór ołowiany: komora wewnętrzna i zewnętrzna wyposażone są w otwór gwintujący z gumową zatyczką
	Materiał izolacyjny: pianka poliuretanowa
	Okno obserwacyjne: dwuwarstwowe, przeciwwybuchowe drzwi ze szkła hartowanego;

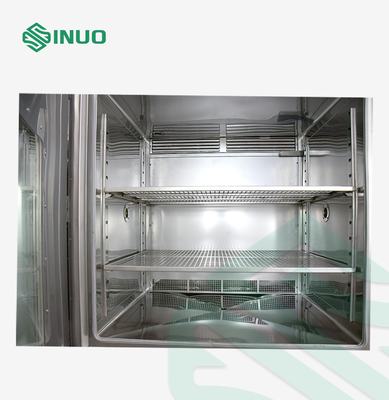

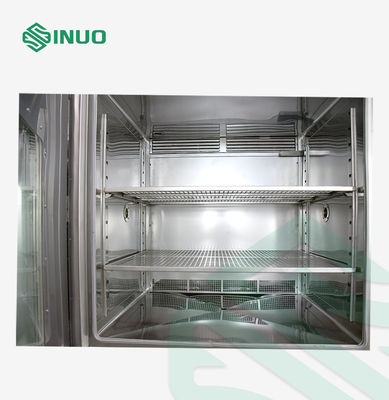

	Półki: Wykonane ze stali nierdzewnej 304, zdejmowane półki
System grzewczy	Metoda ogrzewania: ogrzewanie elektryczne
	Wysokiej jakości grzałka elektryczna z drutu niklowo-chromowego, sterowanie bezstykowe (SSR)
System nawilżania	Metoda nawilżania: zewnętrzna struktura nawilżania
System chłodzenia	Kompresor półszczelny niemiecki Bock lub półkompaktowy niemiecki BITZER
	Nieprzyjazny dla środowiska czynnik chłodniczy R404A R23 bez fluoru, zgodny z przepisami ochrony środowiska, bezpieczny i nietoksyczny
	Skraplacz płaszczowo-rurowy (chłodzony wodą)
	Wysokowydajna automatyczna regulacja nośności typu fin, długotrwałe użytkowanie warunków niskiej temperatury i wysokiej wilgotności bez oszronienia.
Układ sterowania	Ekran dotykowy: programowalny regulator temperatury i wilgotności (7-calowy, 16-bitowy, kolorowy ekran dotykowy)
	Regulacja temperatury: samostrojenie PID, przy użyciu platynowego czujnika rezystancyjnego PT100 klasy A
	Funkcja: test stałej wartości i test programu; Test stałej wartości: Gdy środowisko testowe wymaga tylko jednej temperatury i wilgotności, wybierz ten tryb, aby ustawić wymaganą temperaturę, wilgotność i czas działania. Test programu: Gdy środowisko testowe wymaga wielu temperatur i wilgotności, wybierz ten tryb, aby ustawić temperaturę, wilgotność i czas działania każdego programu.Użytkownik może ustawić sekwencję uruchamiania programu.Grupa programowa liczy do 100 grup.
Przechowywanie danych	Dzięki interfejsowi krzywej temperatury i wilgotności, standardowemu interfejsowi R232 lub interfejsowi komunikacyjnemu dysku U, dane mogą być pobierane, a zmiany danych i procesy mogą być rejestrowane.
Ochrona bezpieczeństwa	Funkcja pamięci wyłączenia, ochrona kolejności faz, ochrona przed wyciekiem, ochrona przed przegrzaniem, ochrona przed przeciążeniem sprężarki, alarm braku wody, nienormalna ochrona
Urządzenie zabezpieczające	Wyłącznik ochrony przed spalaniem powietrza nagrzewnicy, wyłącznik nadprądowy nagrzewnicy, wentylator cyrkulacyjny nad zabezpieczeniem przed przeciążeniem;
	Wyłącznik wysokiego napięcia sprężarki, wyłącznik zabezpieczenia przed przegrzaniem sprężarki, wyłącznik zabezpieczenia nadprądowego sprężarki
	Wyłącznik pod odwróconą fazą, wyłącznik bez bezpiecznika, płynny regulator mocy bramki przechodzącej przez zero
Wskazanie alarmu	W przypadku wystąpienia powyższego zabezpieczenia urządzenie przestaje działać, emitowany jest alarm dźwiękowy i wizualny, a na mierniku wyświetlana jest lokalizacja uszkodzenia.
