150L Komora testowa szoku termicznego Klauzula 34.3 Sprzęt do testowania złącza EV

150L Komora testowa szoku termicznego Klauzula 34.3 Sprzęt do testowania złącza EV

Nazwa marki:	Sinuo
Numer modelu:	SN887B-150L
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 62196-1 Ed.4CDV 2020

Zastosowana klauzula:

Klauzula 34.3

Zakres niskich temperatur:

-10 ℃ (-50 ℃)

Zakres temperatury ciepła:

+50 ℃ ～ + 180 ℃

Zresetuj czas:

Około 5 minut

Czas konwersji:

≤10s

Zakres szoku temperaturowego:

-40～+150℃

Objętość sprzętu:

150L, można dostosować

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złącz EVSE EV

Sprzęt do testowania złączy EV Klauzula 34.3

komora testowa szoku termicznego 150L

Opis produktu

IEC 62196 Elektryczny pojazd 150L Komora testowa szoku termicznego

Przestrzegane normy i klauzule

IEC 62196-1 Ed.4CDV 2020, punkt 34.3.

IEC 60068-2-14 (Test Na)

Przegląd sprzętu

Ta komora do badania szoku termicznego jest zgodna z normą IEC 60068-2-14 (Test Na) i jest wymagana przez normę IEC 62196-1Ed.4CDV 2020, klauzula 34.3.

3-strefowa komora do badania szoku termicznego jest wymagana przez normę IEC60335 załącznik J, spełnia standardowe wymagania normy IEC 60068-2-1:2007, Testy środowiskowe — Część 2-1: Testy — Test A: Zimno, IDT;IEC 60068-2-2: 1974 Badania środowiskowe produktów elektrycznych i elektronicznych — Część 2: Metody badań — Testy B: Suche ciepło;IEC 60068-2-14:1984, Podstawowe procedury badań środowiskowych — Część 2: test-test N: Zmiana temperatury, IDT;MIL-STD-883 itp. Jest dostępny dla wyrobów metalowych, plastikowych, gumowych, elektrycznych i elektronicznych itp. Służy do testowania wpływu próbki testowej w warunkach szybkich zmian wysokiej i niskiej temperatury.

Parametry techniczne

Model	SN887B-64L	SN887B-80L	SN887B-150L	SN887B-200L
Materiał komory wewnętrznej (szer.wys.gł.)	400×400×400	400×500x400	600×500×500	750×600×600
Materiał komory zewnętrznej (szer.wys.głęb.)	1440×1910×1825	1450×2040×2000	1620×2040×2100	1870×2100×2140
Podgrzewacz	Grzałka elektryczna ze stopu niklu
Skraplacz	Skraplacz płaszczowo-rurowy (chłodzony wodą)
Parownik	Wysokowydajny typ płetwy z automatyczną regulacją nośności, który może być używany przez długi czas w warunkach niskiej temperatury i wysokiej wilgotności bez oszronienia
Kontroler	7-calowy kolorowy ekran dotykowy LCD + moduł PLC
Pojemność programu	Użyteczna pojemność programu: maksymalnie 120 grup;ustawienie czasu: 99 godzin i 59 minut na segment;
Moc robocza	Około 9 ~ 30KW (Automatycznie włącz system ogrzewania i chłodzenia zgodnie z obliczeniami PID)
Zasilacz	380V±10%V;50Hz;trójfazowy czteroprzewodowy + przewód uziemiający, rezystancja uziemienia ochronnego jest mniejsza niż 4Ω
Sprzęt bezpieczeństwa	Zabezpieczenie przed przegrzaniem, zabezpieczenie przed przeciążeniem silnika, wyłącznik wysokiego napięcia sprężarki, wyłącznik zabezpieczenia przed przegrzaniem sprężarki, zabezpieczenie nadprądowe sprężarki, zabezpieczenie przed nadmiernym napięciem pod odwróconą fazą, wyłącznik upływowy, nieprawidłowe zabezpieczenie wody chłodzącej.
Zakres szoku temperaturowego		-40～+150℃
Temperatura przechowywania w chłodni zasięg w strefie niskiej temperatury		-10 ℃ (-50 ℃)
Temperatura magazynowania ciepła zasięg w strefie wysokich temperatur		+50 ℃ ～ + 180 ℃
Czas resetowania wpływu		Około 5 minut
Czas stałej temperatury szok o wysokiej niskiej temperaturze		Powyżej 30 minut
Czas konwersji		≤10s
Wahania temperatury w obszar próbki		±0,5 ℃ (w stałej temperaturze)
Zakres dokładności temperatury		Dokładność ustawienia: ± 0,1 ℃, dokładność wskazania: ± 0,1 ℃, rozdzielczość: ± 0,1 ℃
Zmienność temperatury		±2°C (bez obciążenia, w stanie stałym)
Czujnik temperatury		Wysoka precyzja temperatury PT100 klasy A
Czynnik chłodniczy		R404a, R23
Struktura komory		Z niezależnym obszarem testowania produktów, obszarem przechowywania w wysokiej temperaturze, obszarem przechowywania w niskiej temperaturze
Materiał komory wewnętrznej		Płyta ze stali nierdzewnej SUS304
Materiał komory zewnętrznej		Lakier do pieczenia tektury walcowanej na zimno
Materiał izolacyjny		sztywna pianka poliuretanowa + bawełna izolacyjna
Metoda obiegu		Wentylator wieloskrzydłowy

Detale:

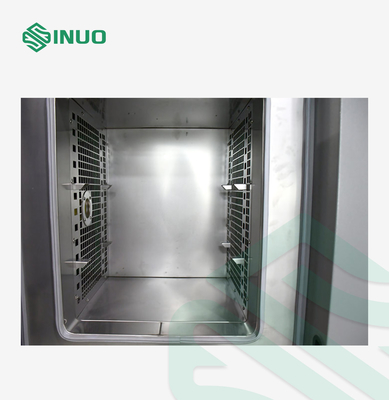

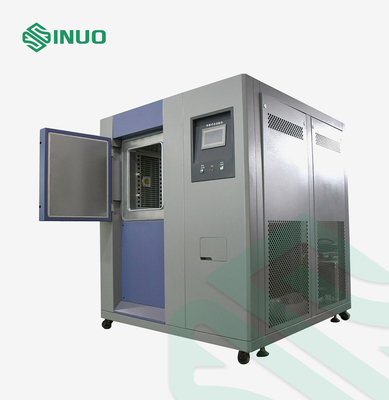

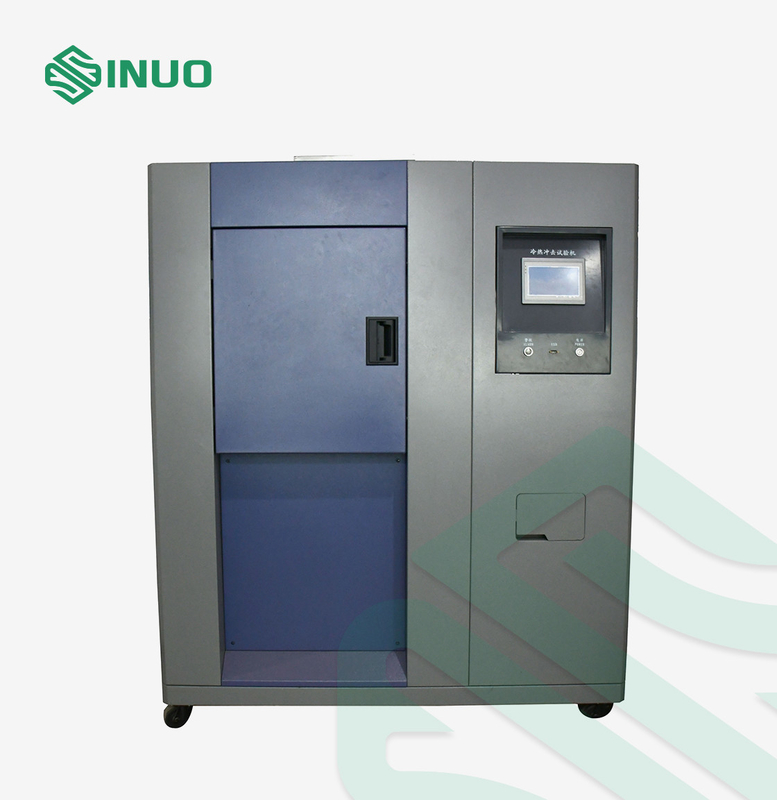

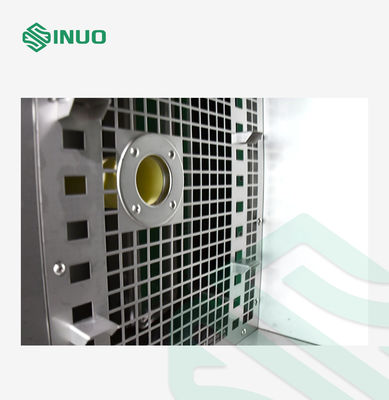

150L Komora testowa szoku termicznego Klauzula 34.3 Sprzęt do testowania złącza EV 0
