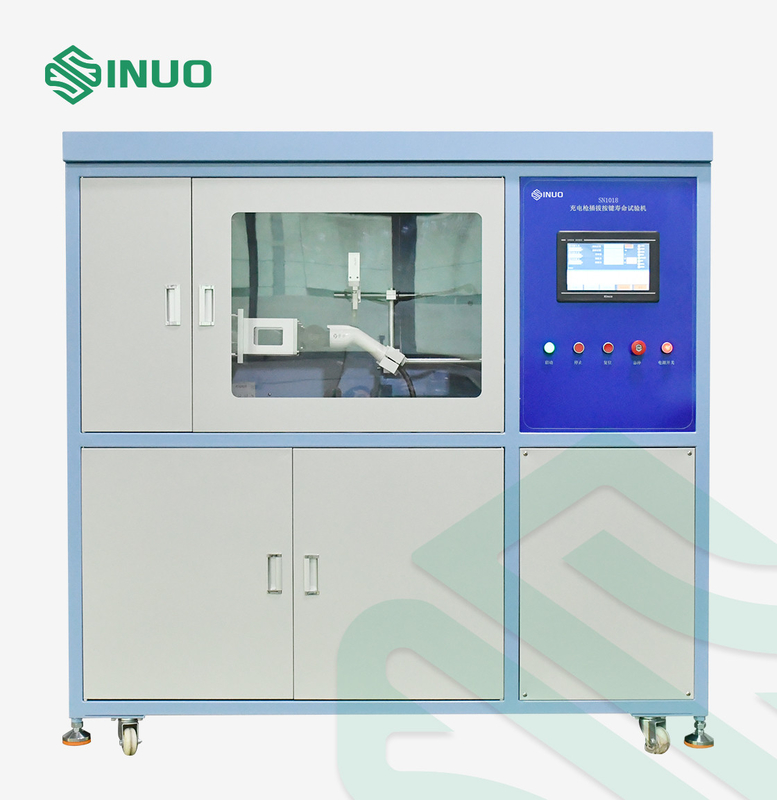

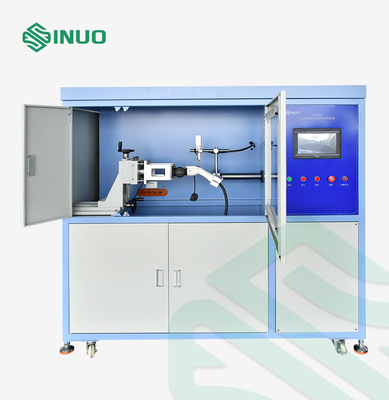

IEC62196 System testowania żywotności wtyczki i wzrostu temperatury w pojazdach elektrycznych

IEC62196 System testowania żywotności wtyczki i wzrostu temperatury w pojazdach elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1018
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-1 Ed.4CDV 2020

Wyjście Regulowany prąd testowy:

DC10 ~ 2000.0A bezstopniowa regulacja

Obecna stabilność:

± (2% ustawionej wartości + 5 słów)

Bieżąca dokładność:

± (1% odczytu + 5 cyfr)

Moc robocza:

AC220V±10%,50Hz,20A

Waga sprzętu:

Około 450 kg

Stabilność napięcia:

(2% ustawionej wartości + 5 słów)

Czas wstawiania:

Można ustawić 1 ~ 999,9 s

Szczegóły pakowania:

Pudło ze sklejki

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

IEC 62196 Elektryczny pistolet do ładowania pojazdów

System badawczy wzrostu temperatury

System testowania trwałości wtyczki

Opis produktu

IEC62196 System testowania żywotności wtyczki pistoletu do ładowania pojazdów elektrycznych i wzrostu temperatury

Zgodne standardy i klauzule

To urządzenie testowe jest odpowiednie dla pojazdów elektrycznych zgodnie z normami IEC 62196-1:2020 klauzula 22,23,24, IEC60309-1: 2012 klauzula 20,21,22, IEC60998, IEC60669.IEC61058, IEC60439, EIA-3 64-70 i inne standardy.

Parametr techniczny

Urządzenie napędowe	Silnik serwo, śruba prowadząca, szyna prowadząca
Struktura urządzenia	Urządzenie testowe jest umieszczone poziomo i jest spawane zgodnie z krajową normą kwadratową o wymiarach 40 mm x 40 mm, a płyta uszczelniająca jest formowana przez obróbkę CNC płytki elektrolitycznej o grubości 1,2 mm.
Kontroler	System do pracy wykorzystuje 15-calowy komputer przemysłowy oraz programowalny sterownik logiczny (PLC).
Zakres umiejętności	Może spełniać wszystkie 2p + E, 3P + E, 3P + E + N i inne specyfikacje, prąd znamionowy AC ≤ 250A lub DC ≤ 250A gniazdo (wtyczka).
Szybkość akcji	Szybkość wkładania i wyjmowania wtyku lub złącza ustalana jest dowolnie (0,1~0,80) m/s, co w pełni odpowiada wymaganiom normy 0,8 ± 0,1) m/s
Szybkość testu	Szybkość wkładania i wyjmowania wtyczki lub złącza z gniazdka lub wlotu urządzenia wynosi 7,5 uderzeń na minutę
Układ napędowy	Śruba kulowa jest napędzana przez serwomotor i prowadzona przez suwak wyciszający, dzięki czemu zacisk może poruszać się ruchem posuwisto-zwrotnym w lewo i w prawo, co może zapewnić maksymalną siłę wkładania 500N
Skok wstawiania	0 ~ 200mm można ustawić dowolnie (to znaczy skok serwosilnika do napędzania ruchu lewego zacisku), rozdzielczość wynosi 0.1mm
Podstawa oprawy	Liniowa szyna ślizgowa jest stosowana wewnątrz i na zewnątrz górnej i dolnej strony, co może zapewnić prostoliniowość mocowania i wytrzymałość konstrukcji prowadzącej podczas operacji.
Stacja testowa	1 stacja niezależna
Liczba prób	1 ~ 999999 razy można ustawić dowolnie, gdy liczba osiągnie ustawioną wartość, może automatycznie się zatrzymać
Czas ładowania pistoletu	Można ustawić 1 ~ 999,9 s
Siła wkładania	Maksymalnie 900N, precyzyjny cyfrowy moduł ciśnienia, wyświetlacz krzywej komputerowej
Wykrywanie alarmu	Zgodnie z zasadą „Przejedź tam, gdzie powinien, zatrzymaj się, gdzie powinien się zatrzymać”, system ocenia, czy próbka jest uszkodzona, czy nie, zgodnie z logiczną zależnością „położenia i prądu”.Gdy badana próbka jest uszkodzona, urządzenie może wyemitować alarm dźwiękowy i wizualny oraz automatycznie się wyłączyć
Ochrona przed wyciekiem	Zamontować wyłącznik różnicowoprądowy na wlocie zasilania sterującego urządzenia.W przypadku wycieku odciąć zasilanie sterujące, aby wyłączyć całą szafę
Zabezpieczenie nadprądowe	Ustawienie górnego limitu prądu, aby zapobiec przetężeniu lub zwarciu w obwodzie
Ochrona przed przeładowaniem	Wewnątrz urządzenia znajduje się wyłącznik automatyczny, który może automatycznie zadziałać w przypadku przeciążenia
Ochrona progowa	Wszystkie ruchome drzwi szafy wyposażone są w wyłączniki zabezpieczające.Otwarcie drzwi szafy powoduje automatyczne odcięcie zasilania, aby operator nie był narażony na porażenie prądem elektrycznym.
Wyłącznik awaryjny	Panel sterowania szafy zasilającej ma wyłącznik awaryjny, który jest wygodny dla operatora w celu odcięcia zasilania wyjściowego szafy zasilającej, gdy jest to nieprawidłowe lub konieczne.
Wejście i wyjście	Porty przewodów wejściowych i wyjściowych są osłonięte cewkami ochronnymi, aby zapobiec uszkodzeniu kabli
Wymiary	O W2000mmxD1200mmxH1800mm
Waga	Około 450 kg
Moc robocza	AC220V±10%,50Hz,20A
Każdy parametr testowy może realizować funkcję przechowywania, którą można wywołać bezpośrednio, gdy jest ponownie używany, bez konieczności ponownego resetowania, operacja jest prosta, użytkowanie jest wygodne, a wydajność znacznie się poprawia.
Ręczna regulacja;system posiada ręczny przycisk warunkujący ułatwiający mocowanie preparatu

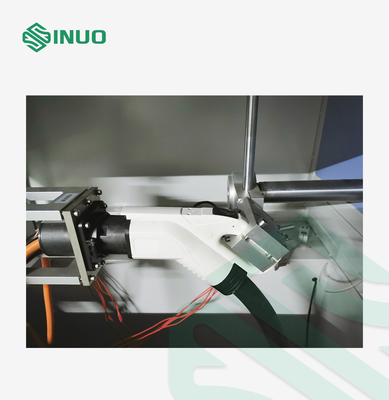

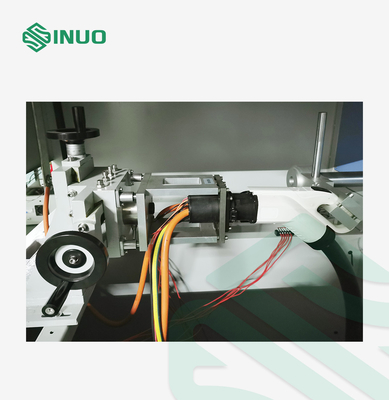

Gniazdo pistoletu ładującego przyjmuje regulowane zaciski osi X i osi Y, które mogą zamocować pistolet ładujący poniżej 250A (zapewnij 3 różne gniazda mocujące pistolety ładujące)
Maksymalną wartość siły każdego włożenia można zmierzyć, a każdą wartość siły można zebrać w krzywą do wyświetlenia na komputerze
Zakres mocowania zacisku wtykowego jest kwadratowy, okrągły i φ60 mm lub większy.
Każda wartość siły może być przechowywana jako tabela do przeglądania
Żywotność wtyczki i skrzynia ładunkowa znajdują się w tym samym pudełku, a zasilacz w innym pudełku

Przegląd wyposażenia

Nadaje się do niezależnego testu żywotności wtyczki elektrycznej, testu wzrostu temperatury i testu rezystancji styku podstawy ładowania pistoletu ładującego.Ta maszyna testująca wykorzystuje serwosilniki, pręty śrubowe, szyny prowadzące itp. Jako moc, przyjmuje kompaktowe uchwyty do przechowywania próbki, a komputer przemysłowy i oryginalny japoński programowalny sterownik logiczny (PLC) to centra sterowania o najwyższej wydajności i wygodna obsługa.Stopień automatyzacji jest bardzo wysoki.

Wtyczka i gniazdo stosu ładowania są testowane pod kątem zdolności do zrywania i normalnej żywotności, co można wykorzystać do testu siły wkładania i wyjmowania wtyczki i gniazda stosu ładowania, aby ocenić, czy wtyczka i gniazdo mogą wytrzymać uszkodzenia mechaniczne i uszkodzenia elektryczne w normalnego użytkowania oraz przetestować wtyczkę i gniazdo stosu ładującego.Niezawodność elektronicznego działania blokującego i mechanicznego mechanizmu blokującego.Jest to specjalny sprzęt do testu żywotności wtyczki i gniazda stosu ładowania pojazdu elektrycznego.Może być używany do testu obciążenia, gdy jest wyposażony w ładunek i jest wyposażony w odpowiedni system sterowania.Sprzęt przyjmuje zaawansowany inteligentny system sterowania PLC i interfejs operacyjny komputera przemysłowego.Wyświetlacz jest dokładniejszy;można ustawić liczbę testów, czas włączenia i skok testowy.Prędkość testowa wynosi 50-800 mm/s, a skok testowy Gdy wtyczka i gniazdo utkną lub zostaną odłączone z powodu sklejenia styków lub awarii, zostanie wyzwolony alarm awarii.I zapisz odpowiednią liczbę eksperymentów.Gdy wystąpi alarm, automatycznie zatrzyma test.Urządzenie może jednocześnie mierzyć styczniki 4-kierunkowe.Korpus skrzynki składa się z płyty uszczelniającej ze stali nierdzewnej i profilu ze stopu aluminium o pięknym wyglądzie;Zalety podobnych produktów, stabilna wydajność i łatwa obsługa, są pierwszym wyborem głównych instytucji pomiarowych i laboratoriów.

Test wzrostu temperatury

Napięcie wyjściowe	DC6V
Wyjściowy regulowany prąd testowy	DC10 ~ 2000.0A bezstopniowa regulacja
Sprawdź stabilność prądu	± (2% ustawionej wartości + 5 słów)
Bieżąca dokładność wyświetlania	± (1% odczytu + 5 cyfr)
Dokładność wyświetlania napięcia impedancji	± (1% odczytu + 5 cyfr)
Sprawdź stabilność napięcia	(2% ustawionej wartości + 5 słów)
Czas włączenia	1 ~ 999,9 sekundy
Czas przerwy w dostawie prądu	1 ~ 999,9 sekundy
Czasy włączania i wyłączania	1 ~ 999999 razy, z funkcją wyłączania pamięci, automatyczne wyłączanie po osiągnięciu czasów
Test wzrostu temperatury termopary	Czas skanowania 1 S
Zakres pomiaru temperatury	0 ~ 200 ℃ Dokładność ±0,3% odczytu +1 ℃;Rozdzielczość: 0,1 ℃
Pomiar temperatury	16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia)
Skonfiguruj termopary	Amerykańska firma Q Termopara żarowa typu T 30AWG, długość 2 metry, łącznie 16
Szybkość pozyskiwania	1 sekunda/czas
Wyposażony w moduł pomiaru temperatury niezależnie opracowany przez naszą firmę, może być testowany za pomocą elektryczności, bez uszkodzenia instrumentu, z silną zdolnością przeciwzakłóceniową i może dokładnie opisywać krzywą temperatury na komputerze.
Wyświetl temperaturę i krzywą w komputerze
Oprogramowanie może ustawić kanał temperatury otoczenia, a temperatura otoczenia może być automatycznie odejmowana podczas zbierania danych
Sprzęt można uruchamiać i zatrzymywać za pomocą sterowania komputerowego, a krzywą prądu, napięcia, temperatury i czasu można zbierać w tym samym czasie, co jest wygodne dla użytkowników do analizy i użytkowania.
Obciążenie przyjmuje rezystory rurowe dużej mocy, które można regulować etapami: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 prąd wyjściowy, który można regulować ręcznie lub automatycznie

Test rezystancji kontaktu

Zakres testowania rezystancji styków	0~200mΩ, rozdzielczość 0,01mΩ, dokładność ±1%+3 cyfry
4-kierunkowy test rezystancji w tym samym czasie
Zmierz rezystancję styku raz za każdym razem, gdy go podłączasz i odłączasz, możesz również zmierzyć rezystancję stycznika raz po N-krotnym podłączaniu i odłączaniu
