Wtyczki do pojazdów elektrycznych z pojedynczą stacją Złącza Urządzenie do testowania niewspółosiowości IEC62196-3

Wtyczki do pojazdów elektrycznych z pojedynczą stacją Złącza Urządzenie do testowania niewspółosiowości IEC62196-3

Nazwa marki:	Sinuo
Numer modelu:	SNQC1017
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 62196-3 (klauzula 36,3)

Moc aparatu:

dostosowane

Metoda kontroli:

Sterowanie PLC, obsługa ekranu dotykowego

Stacja testowa:

Pojedyncza stacja

Tryb jazdy:

Siłownik

Wyposażona Siła:

0-500N

Czas trzymania:

0-999,9 s

Czas interwału:

0-999,9 s

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Wtyczki jednostanowiskowe Sprzęt testowy ev

sprzęt testowy IEC62196-3 ev

aparatura do testowania niewspółosiowości złączy

Opis produktu

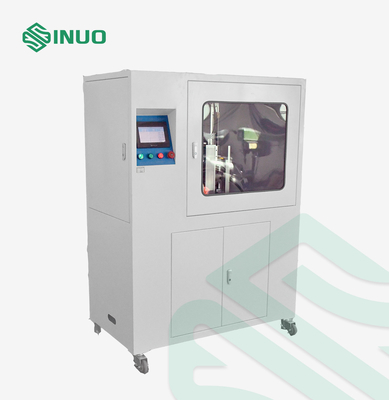

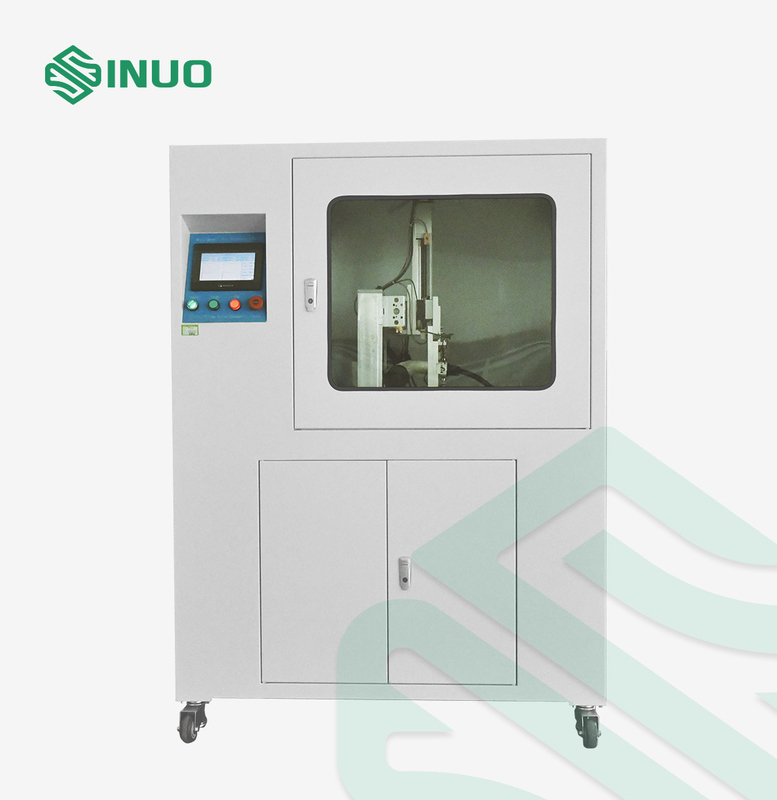

IEC62196-3 Pojedyncza stacja pojazdu elektrycznego Aparatura do testowania niewspółosiowości wtyczek i złączy

Przestrzegane normy i klauzule

To urządzenie do badania niewspółosiowości jest zgodne z normą IEC62196-3, klauzula 36.3, rysunek 18.

Przegląd sprzętu

Podczas testu wzrostu temperatury, bezpośrednio po stabilizacji temperatury, akcesoria są poddawane zewnętrznym obciążeniom mechanicznym, jak pokazano na rysunku 18.

Za pomocą siłomierza przyłóż obciążenie 100 N z tolerancją -0/+10 N, jak pokazano na rysunku 19 w każdym kierunku.Obciążenie powinno być przykładane przez minimum 1 min.Po tym przyłożeniu obciążenia, ładunek powinien zostać usunięty na czas 10 s, a obciążenie ponownie przyłożone w następnym kierunku w ciągu 10 s.Proces ten jest kontynuowany do momentu przyłożenia obciążenia w 4 kierunkach (-X, +X, -Y, +Y), jak pokazano na rysunku 19.

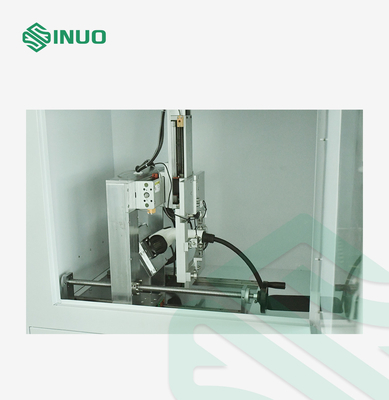

Urządzenie przyjmuje stół przesuwny X, Y (Rysunek 19), napędzany silnikiem serwo i monitorowany przez czujnik wartości siły.Gdy wartość siły osiągnie wymagany czas do automatycznego utrzymywania stałej siły, automatycznie przełączy się na inny kierunek w celu przeprowadzenia testu.

Parametry techniczne

Moc	AC220V, 60Hz
Metoda kontroli	Sterowanie PLC, obsługa ekranu dotykowego
Stacja	Jeden
Tryb jazdy	Silnik serwo, dwa szt, X i Y
Zmuszać	0-500N
Wymuś czas trzymania	0-999,9 s
Czas interwału	0-999,9 s
Wymuś kierunek aplikacji	-X, +X, -Y, +Y

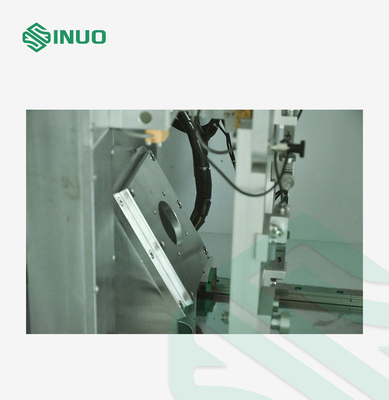

Wspornik montażowy próbki	Nachylenie 30°, wysokość 1000mm od ziemi
Wymiary gabarytowe sprzętu	100 mm × 400 mm × 1500 mm, 150 kg

Cechy

To urządzenie jest zgodne z tymi standardowymi rysunkami:

Wtyczki do pojazdów elektrycznych z pojedynczą stacją Złącza Urządzenie do testowania niewspółosiowości IEC62196-3 0
