Sprzęt do testowania pojazdów elektrycznych

Motoryzacja Samochód Woda Ingress Rain Spray Komora testowa Pojazd elektryczny Pasażer

Motoryzacja Samochód Woda Ingress Rain Spray Komora testowa Pojazd elektryczny Pasażer

Nazwa marki:	Sinuo
Numer modelu:	SNQC1001
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 zestaw/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Pokój testowy:

WDH=5,5m × 18m × 5m

Sterownia:

WDH=2,2m × 2,8m × 2,5m

System sterowania:

PLC MITSUBISHI

Czas na test:

0-99h59min59s

Przepływ testowy:

Q=6FN/625 lub Q=3FNS/50

Ciśnienie wody:

150±10 kPa

Typ pompy zaopatrzenia w wodę:

Pompa wirowa

Wejście i wyjście pojazdu:

Ręczne wejście i wyjście

Szczegóły pakowania:

Inne

Możliwość Supply:

1 zestaw/miesiąc

Podkreślić:

Komora do testowania natrysku deszczowego Mitsubishi PLC

komora do testowania natrysku deszczowego Mitsubishi

pomieszczenie do testowania deszczu samochodowego o mocy 15 kW

Opis produktu

Pokój do testowania strumienia deszczowego całego pojazdu elektrycznego samochodu osobowego

Zgodne standardy i klauzule

To pomieszczenie testowe zostało zaprojektowane i wyprodukowane głównie zgodnie z QC/T476-2007 i QC/T271-2021.I możemy dostosować wszystkie rodzaje pomieszczeń do testowania deszczu.

Parametry techniczne

NIE.	Projekt	Treść
	Zasilacz	AC380V 50Hz 15kW
	Specyfikacje pojazdu testowego	Wszystkie rodzaje samochodów osobowych wyszczególnione w GB/T 3730.1-2001 Minivany i pojazdy M1 o długości pojazdu mniejszej niż 3500 mm oraz ich warianty. Zakres rozmiarów modelu: długość 2000mm ~ 13700mm, szerokość 1540mm ~ 2500mm, wysokość 1500mm ~ 3700mm
	Elementy testowe	1. Test samochodu osobowego na deszcz określony w QC/T476-2007 „limity i metody badań uszczelnień samochodów osobowych odpornych na deszcz” 2. Test deszczowy miniaturowych ciężarówek określony w rozdziale QC/T271-2021 „Metoda testowa uszczelnień przeciwdeszczowych minivanów”
	Pomieszczenie do testów natryskowych	WDH = 5,5 m × 18 m × 5 m, rama konstrukcji stalowej, blacha uszczelniająca z kolorowej blachy stalowej
	Sterownia	WDH = 2,2 m × 2,8 m × 2,5 m, rama konstrukcji stalowej, blacha uszczelniająca z kolorowej blachy stalowej
	System sterowania	Kontrolowany przez Mitsubishi PLC, wyświetlacz i działanie komputera, elektroniczny przepływomierz zbiera dane o przepływie, czujnik ciśnienia monitoruje ciśnienie zasilania wodą pompy wodnej, każdy zawór sterujący steruje włączaniem i wyłączaniem przepływu wody w rurociągu głównym, rurociągu odgałęzionym i rurociągu odgałęzionym oraz zawór regulujący przepływ dostosowuje przepływ w rurociągu, aby osiągnąć standardowe wymagania testowe.Wybór elementu testowego, wyświetlanie przepływu, wyświetlanie wartości ciśnienia i czasu testu można przeglądać za pośrednictwem interfejsu komputerowego
	Czas na test	Można ustawić 0-99h59min59 s
	Przepływ testowy	Obliczony według standardowego wzoru (Q=6FN/625 lub Q=3FNS/50), zawór regulujący przepływ jest regulowany, elektroniczny przepływomierz zbiera informację zwrotną, a komputer wyświetla.Przednie, tylne, lewe, prawe i górne każde odgałęzienie rurociągu wyposażone jest w komplet przepływomierzy
	Średnia intensywność opadów	Przednia część korpusu wynosi 12 ± 1 mm/min, reszta korpusu to 8 ± 1 mm/min
	Dysza	Średnica otworu dyszy wynosi Ф2,5mm, a koniec jest zaokrąglony o 60°. Przód i tył: 702 szt Strona: 3502 szt Góra: 210 szt Dół: 210 szt Liczba ta jest nie mniejsza niż 1260 sztuk
	Układ dysz	Pozioma i pionowa odległość od środka wynosi 400 × 400 mm, a obszar testowy jest pokryty w formie matrycy
	Kierunek natrysku	Lewa i prawa strona pojazdu, góra, dół, przód i tył, w sumie sześć stron. Górne i dolne osie dysz są prostopadłe do płaszczyzny poziomej, przednie i tylne osie dysz są równoległe do wzdłużnej płaszczyzny symetrii pojazdu, a dwie boczne osie dysz są prostopadłe do wzdłużnej płaszczyzny symetrii pojazdu
	Odległość dyszy od pojazdu	Dolna dysza znajduje się 200 mm pod ziemią, a pozycja dyszy jest stała. Pozostałe dysze znajdują się w odległości 700±200mm od zewnętrznej powierzchni korpusu, Rury rozgałęźne zainstalowane z dyszami po każdej stronie są modułowo przymocowane do ruchomego wspornika, a odległość między mechanizmem rozpylającym ze wszystkich stron, z wyjątkiem powierzchni dolnej, od zewnętrznej strony nadwozia pojazdu można dostosować do wymagań normy i to można dopasować do pojazdów o różnych rozmiarach.
	Uchwyt dyszy	Górny ruchomy wspornik: może być podnoszony w pionie, napędzany elektrycznym siłownikiem hydraulicznym Ruchomy wspornik boczny: można przesuwać w lewo iw prawo, regulacja elektryczna Ruchomy stojak przedni: ruch ręczny, kółka z nóżkami poziomującymi Uchwyt tylny: mocowany z tyłu kabiny prysznicowej Wspornik dolny: mocowany w rowku 0,2 m pod ziemią
	Ciśnienie wody	150±10 kPa
	Rurociągi tryskaczowe	Obwód główny Φ150mm Rura rozgałęźna Φ102 mm Rurociąg odgałęźny (układ rur zraszających) Φ40 (Rozmiar rurociągu zależy od rzeczywistej produkcji)
	Pompa zaopatrzenia w wodę	Pompa odśrodkowa ze stali nierdzewnej
	Układ krążenia wody	Woda jest zawracana ze zbiornika wody gruntowej pomieszczenia opryskiwacza do zbiornika sedymentacyjnego i jest filtrowana do zbiornika magazynowego przez filtr wtórny, a woda jest pompowana przez pompę wodną do mechanizmu zraszającego.Jednocześnie zbiornik na wodę jest podłączony do zewnętrznego mechanizmu uzupełniania wody, ale gdy poziom wody jest niższy niż wymagany, należy go uzupełniać w sposób ciągły.Osadnik należy regularnie czyścić, a zbiornik na wodę regularnie wymieniać.
	Betonowy fundament	Fundament nośny, dolna dysza pomieszczenia natryskowego jest umieszczona symetrycznie pośrodku, a pośrodku ustawiony jest długi rowek: długość, szerokość i głębokość = 14m × 0,7 m × 0,3 m
	Basen	Jest podzielony na zbiornik sedymentacyjny, zbiornik filtra i zbiornik wody, które są umieszczone za pomieszczeniem natryskowym
	Rekord wycieku	Zapisy ręczne, dane wprowadzane do komputera można wydrukować w postaci raportów
	Wjazd i wyjazd pojazdu	Ręczne wejście i wyjście
	Powierzchnia laboratorium	WDH=około 8m×22m×5,2m

Przegląd wyposażenia

1. Przegląd systemu

To pomieszczenie testowe zostało zaprojektowane i wyprodukowane głównie zgodnie z QC/T476-2007 i QC/T271-2021.Służy do oceny zdolności drzwi, okien, osłon otworów w samochodach osobowych i minivanach, a także przedziałów bagażowych lub ładunkowych do zapobiegania przedostawaniu się wody opadowej do przedziału oraz do weryfikacji ich zdolności do zapobiegania przedostawaniu się wody opadowej do przedziału.Skuteczność uszczelnienia przed deszczem.

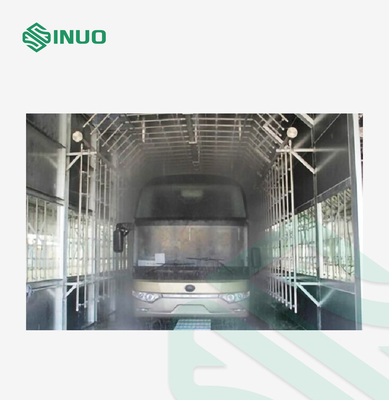

Deszczownia symuluje naturalny stan deszczu na zewnątrz, aby ustawić warunki wykrywania deszczu i przeprowadzić test natrysku na wszystkich powierzchniach pojazdu silnikowego, które mogą być narażone na deszcz.(Przesiąkanie, powolne kapanie, kapanie, szybkie kapanie, przepływ) są rejestrowane i oceniane w celu potwierdzenia wodoszczelności pojazdów zewnętrznych i wprowadzenia ulepszeń strukturalnych części, które mogą przeciekać.

Pomieszczenie do testowania deszczu wykorzystuje inteligentne centralne zintegrowane sterowanie PLC, wyświetlanie i obsługę interfejsu komputerowego, dane testowe można uformować w raport i wydrukować, a raport można edytować zgodnie z rzeczywistym raportem z testu.Parametry są ustawiane za pomocą interfejsu komputerowego, proces testu natrysku jest w pełni automatyczny, a mechanizmy oprysku bocznego i górnego są elektrycznie dostosowywane do różnych specyfikacji pojazdów.Jest to pierwszy wybór niezawodnego sprzętu dla zewnętrznych instytucji testujących i działów laboratoriów fabrycznych.

Motoryzacja Samochód Woda Ingress Rain Spray Komora testowa Pojazd elektryczny Pasażer 2

2. Zasada działania i budowa wyposażenia

Zasada wyposażenia:

PLC służy do sterowania przetwornicą częstotliwości w celu zmiany dopływu wody z pompy wspomagającej do rurociągu, tak aby ciśnienie i przepływ wody spełniały standardowe wymagania.Przednią, tylną, lewą, prawą i górną powierzchnię deszczową zraszacza można dostosować do testu deszczu samochodów osobowych i minivanów o różnych rozmiarach.

Struktura wyposażenia:

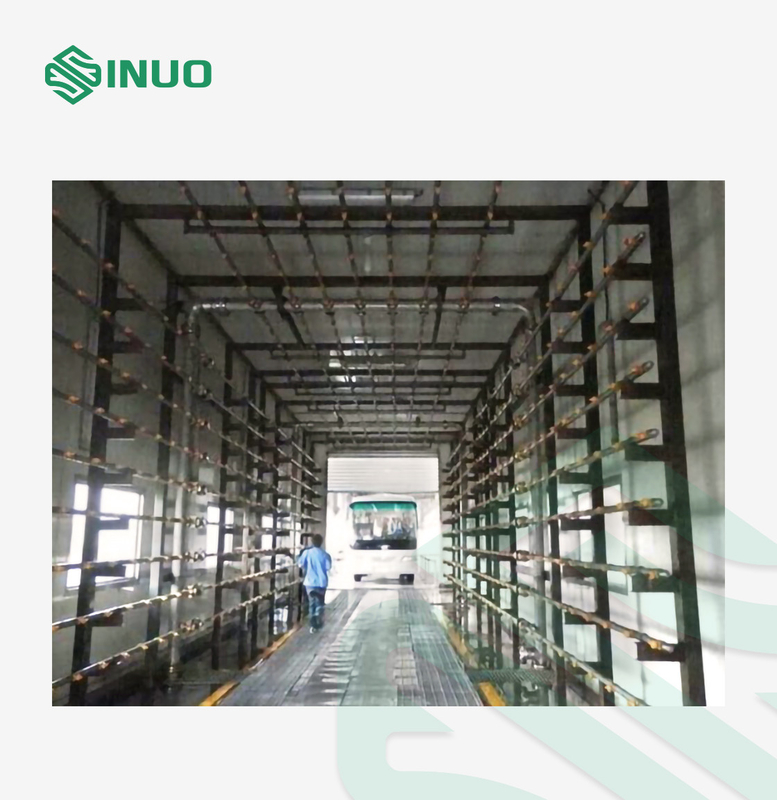

Pomieszczenie do testowania deszczu samochodowego obejmuje głównie pięć elementów: pomieszczenie natryskowe i pomieszczenie kontrolne, system natryskowy (w tym elektryczny mechanizm regulacji), system uzupełniania wody, system obiegu wody i elektroniczny system sterowania.Jak pokazano na poniższym rysunku:

Motoryzacja Samochód Woda Ingress Rain Spray Komora testowa Pojazd elektryczny Pasażer 5
