DIN 75220 Sprzęt do testowania pojazdów elektrycznych Widmowy system testowania promieniowania słonecznego

System testowania promieniowania słonecznego w pełnym spektrum pojazdu elektrycznego

Przestrzegane normy i klauzule

ISO 12097-2: „Pojazdy drogowe – Elementy poduszek powietrznych – Część 2: Testowanie modułów poduszek powietrznych”

DIN 75220: „Starzenie się komponentów samochodowych w jednostkach symulacji słonecznej”

MIL-STD 810 „Rozważania dotyczące inżynierii środowiska i testy laboratoryjne”

IEC 60904-9 „Wycofane urządzenia fotowoltaiczne - Część 9: Wymagania dotyczące wydajności symulatora słonecznego”

IEC60068-2-5 „Testowanie środowiskowe – Część 2-5: Test Sa: Symulowane promieniowanie słoneczne na poziomie gruntu i wytyczne dotyczące testowania promieniowania słonecznego”

Przegląd sprzętu

Ten system testowy składa się z inteligentnego zasilacza sterującego, zoptymalizowanej konstrukcji obudowy lampy reflektorowej, lampy metalohalogenkowej Osram 2000W/4000W, szafki, miernika natężenia oświetlenia itp., które mogą doskonale symulować środowisko słoneczne w różnych warunkach.

W połączeniu z czynnikami środowiskowymi, takimi jak temperatura, wilgotność, opady deszczu i śniegu, można go wykorzystać do oceny wpływu bezpośredniego promieniowania słonecznego na badaną próbkę (termicznego, mechanicznego, chemicznego, elektrycznego itp.), a także może być służy do ujawnienia interakcji między różnymi materiałami w komponencie.Symulowany system promieniowania słonecznego może być używany samodzielnie do testowania elektroniki, materiałów i próbek o małej objętości.Wiele systemów można również połączyć w tablicę świetlną dzięki profesjonalnemu projektowi i rozmieszczeniu, które można wykorzystać w testach samochodów osobowych, ciężarowych, modułów fotowoltaicznych, pociągów i samolotów.

Parametry techniczne

Struktura systemu

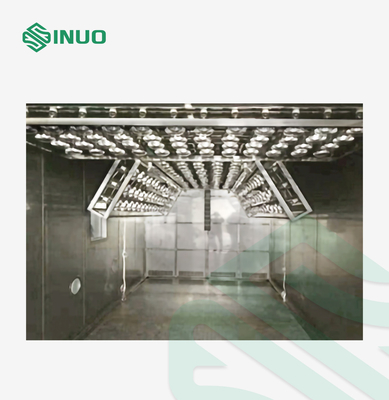

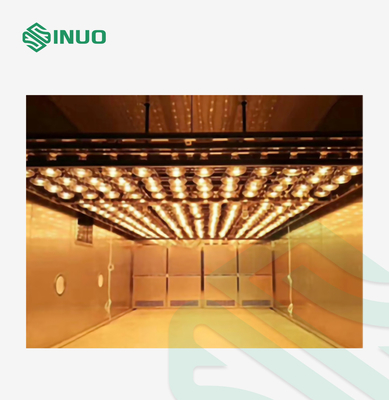

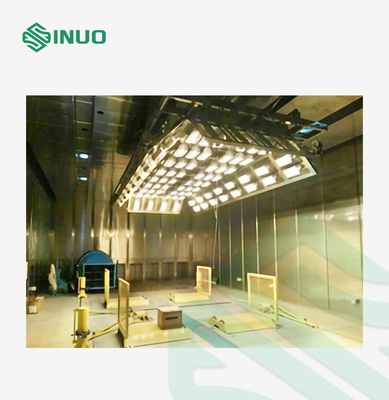

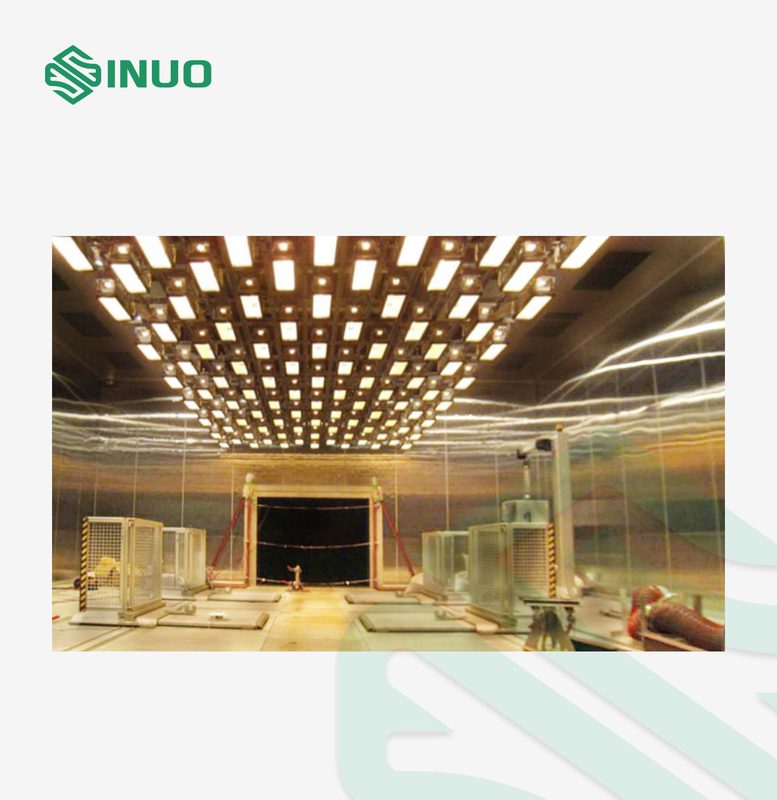

System składa się w sumie z 21 (3×7) jednostek symulacji światła słonecznego, a każda jednostka symulacji światła słonecznego ma taką samą moc, która wynosi 4 kW równomiernie.Szczegółowa dystrybucja jest następująca:

Rozmiar komory na rysunku wynosi 6,5 m × 2,5 m (długość × szerokość), a każde małe pudełko jest pojedynczą jednostką symulującą światło słoneczne.Odległość w kierunku długości wynosi 1m, odległość w kierunku szerokości wynosi 1,25m, a wysokość napromieniowanej powierzchni odniesienia wynosi 1500mm±500mm.

Podłużna linia środkowa urządzenia symulującego światło słoneczne powinna pokrywać się z linią środkową hamowni podwoziowej w kierunku pionowym, a ogólna pozycja instalacji znajduje się powyżej obszaru podszybia hamowni podwoziowej.

Struktura systemu

Jednostka symulacji światła słonecznego składa się z obudowy lampy, lampy metalohalogenkowej i inteligentnego zasilacza.Inteligentny zasilacz jest umieszczony poza komorą testową, a lampy metalohalogenkowe są zainstalowane w obudowie lampy i rozmieszczone w komorze testowej zgodnie z wymaganym obszarem napromieniania.

Źródło lampy

Głównym korpusem źródła lampy jest piaskowany materiał w postaci płyty z tlenku glinu, co zmniejsza wagę każdej jednostki symulującej światło słoneczne, zapewniając jednocześnie intensywność źródła lampy.Materiał odblaskowy to importowana płyta aluminiowa z ziarnami lustrzanymi, o współczynniku odbicia do 97%, jednolitym odbiciu i bez plam świetlnych.Dzięki procesowi walcowania i powlekania galwanicznego zapewniona jest wysoka twardość odbijającej powierzchni lustra, a także zmniejsza się występowanie sytuacji, w których współczynnik odbicia jest znacznie zmniejszony z powodu późniejszego czyszczenia i wycierania.

Cewka zapłonowa umieszczona jest w zasilaczu.Wszystkie konstrukcje i komponenty źródła lampy zainstalowane w przestrzeni testowej mogą wytrzymać szeroki zakres temperatur i wilgotności, a odporność na temperaturę wynosi -70 ℃ ~ + 120 ℃, co również pozwala uniknąć pakietu wysokiego napięcia w lampie, który przez długi czas odporność na wysoką temperaturę w powłoce ma tendencję do starzenia.

Lampa metalohalogenkowa

Zastosuj najbardziej zaawansowaną technologię lamp metalohalogenkowych.Model to OSRAM HMI 4000 W/DXS, a specyficzne parametry lampy metalohalogenkowej są następujące:

Parametry elektryczne	Moc nominalna	4000W
	Moc żarówki	4000W
	Napięcie standardowe	200V
	Napięcie żarówki	200V
	Prąd żarówki	24
Dane fotometryczne	Nominalny strumień świetlny	380000LM
	Temperatura koloru	6000K
	Wskaźnik oddawania barw Ra	90
Krzywa widmowa samej lampy metalohalogenkowej jest bardzo zbliżona do widma słonecznego, a światło słoneczne można doskonale symulować po dostosowaniu za pomocą niestandardowego filtra.Szczegółowa krzywa widma jest pokazana po prawej stronie.
