Sprzęt do badań pojazdów elektrycznych Duża komora badawcza pyłu dla części zamiennych samochodów

Duża komora pyłowaPojazd elektrycznyCzęści zamienne

Przegląd systemu

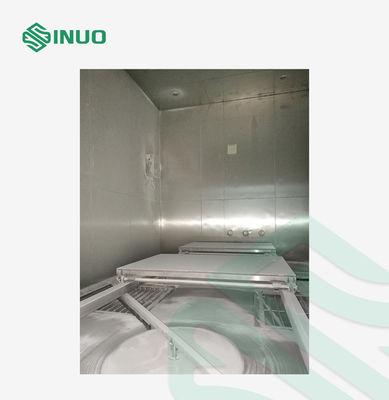

Duża komora pyłowa nadaje się do badań części uszczelniających oraz obudowy, odporności na piasek i kurz produktów elektrycznych i elektronicznych, części zamiennych i uszczelnień samochodów i motocykli,Inwerter ESS itp.W celu wykrycia użytkowania, przechowywania, przewozu produktów elektrycznych i elektronicznych, części zamiennych samochodów i motocykli oraz uszczelnień w środowisku piaskowym i pyłowym.

Sprzęt testowy wykorzystuje inteligentny i humanizowany system sterowania PLC, wnętrze sprzętu testowego wykonane jest z wysokiej jakości stali nierdzewnej SUS304, ciało komory wykonane jest ze stali nierdzewnej.I ma też duże okno obserwacyjne na drzwiach.Ochrona jest dobra.

Komora badawcza piasku i pyłu została zaprojektowana i wyprodukowana zgodnie z IEC 60529, rys. 2, i jest wymagana przez wiele norm, takich jak IEC 61851, IEC 62196, IEC 62752 itp.

Parametry techniczne

1Struktura i techniczne wyposażenie:

Rozmiar komory wewnętrznej (mm): 2500×4500×3500 (głębokość × szerokość × wysokość)
Wielkość zewnętrzna (mm): 3700×5200×4700 (głębokość×szerokość×wysokość)

Wrota: 2800 mm × 2000 mm, podwójnie otwarte drzwi (z oknem obserwacyjnym na każdym drzwiach).
Wielkość pojedynczych drzwi (mm): 1000X2800

Zakres temperatur: RT+10°C/60°C (system ogrzewania i pieczenia pyłu)

Zakres wilgotności: ≤ 85% RH

Prędkość przepływu powietrza: nie więcej niż 2 m/s

Stężenie pyłu: 2 ‰ 4 kg/m3

Specyfikacja pyłu: Suchość proszku talkowego, który może przejść przez kwadratowe otwór z siewą 75um i drutem o średnicy 50um

Czas wibracji pyłu: 1S-999H regulowany

Czas oddychania pyłu: 1S-999H regulowany

Odwilżanie pyłu: odwilżanie ciepłem elektrycznym

Różnica ciśnienia badanego produktu: A: 1,98 KPa poniżej ciśnienia atmosferycznego lub B: brak różnicy ciśnienia

wyposażone w system pomiaru pompowania i wyświetlania dla badania subbarometrycznego

Tryb działania: tryb programowy, tryb wartości stałej

System sterowania: wbudowany duży ekran LCD dotykowy

Zapisywanie i drukowanie danych

Otwór ołowiowy: φ100 mm; z wtyczką uszczelniania

Obudowa komory: użyta ze stali nierdzewnej lustrzanej SU304

Korpus komory wykonany jest ze stali nierdzewnej

Ochrona bezpieczeństwa: alarm przed prądem przepełnieniem wentylatora, utrata mocy fazowej, ochrona sekwencji fazowej; automatyczne wyłączenie i odcięcie zasilania w przypadku wypadku

W przypadku braku obciążenia musi istnieć system wykrywania temperatury i wilgotności z funkcją wyświetlania

2Proszek talk powinien być filtrowany przez siatkę metalową.Średnica drutu wynosi 50 μm, a rozmiar oczek 75 μm. Ilość proszku talku wynosi 2 kg na metr sześcienny komory badawczej, a liczba zastosowań nie może przekroczyć 20 razy.System jest w stanie utrzymać jednolitą gęstość zawieszonego pyłu w komorze badawczej.

3Muszel badanej osoby umieszczany jest w komorze badawczej.Ciśnienie w muszce powinno być utrzymywane poniżej ciśnienia atmosferycznego przez pompę próżniową.Ciśnienie powietrza w komorze badawczej można również zmieniać w celu osiągnięcia okresowych zmian ciśnienia w komorze badawczej.

4Celem badania jest wykorzystanie różnicy ciśnienia do wciągania powietrza w komorze do urządzenia.Objętość pompowania wynosi 80 razy objętość obudowy DUT, a prędkość pompowania nie przekracza 60 razy objętości obudowy na godzinę..

5Instrument posiada urządzenie awaryjnego zatrzymania w celu zapewnienia bezpieczeństwa w przypadku wystąpienia nieprawidłowości w badaniu.

6. Pokrycie (drzwi) zamkniętej komory badawczej jest niezawodnie uszczelnione. Wewnętrzna ściana komory badawczej jest wykonana z materiału przewodzącego i uziemiona w celu uniknięcia gromadzenia się prądu statycznego.

7System ma funkcję odzyskiwania i oczyszczania pyłu po badaniu.
