| Nazwa marki: | Sinuo |
| Numer modelu: | SNQC1001-11M |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1 zestaw/miesiąc |

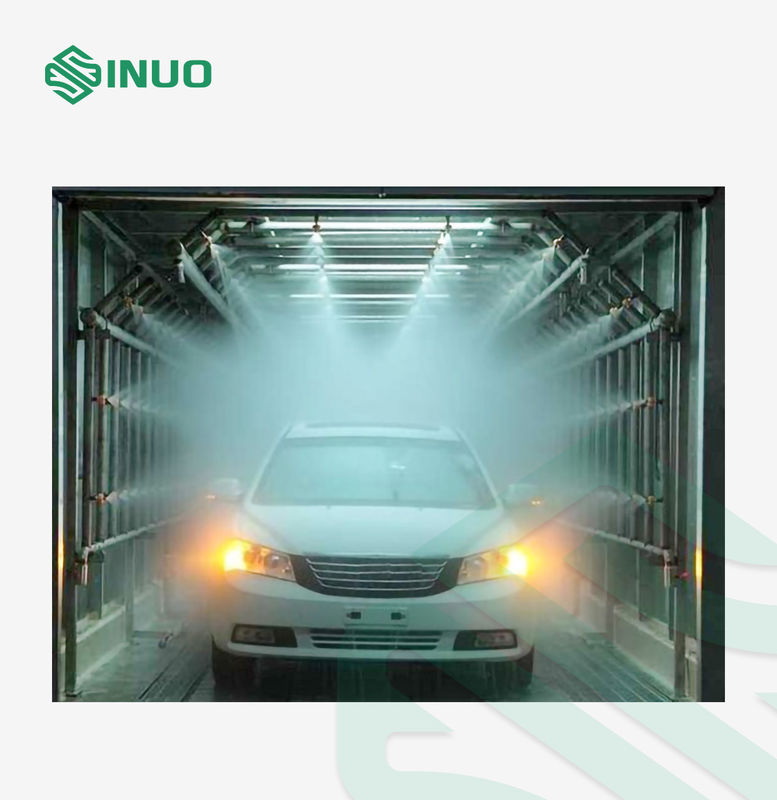

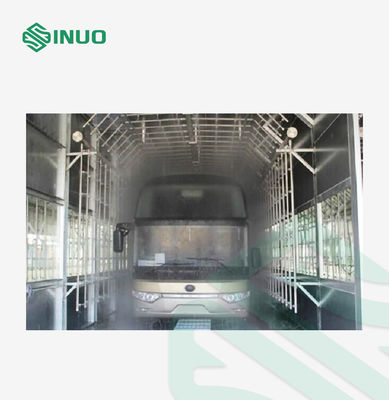

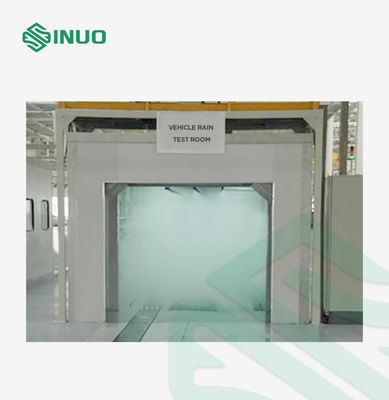

Sprzęt do testowania pojazdów elektrycznych Pokój do testowania wydajności samochodów odporny na deszcz
Przegląd wyposażenia
Ten system testowy jest używany głównie do oceny, czy obudowy/uszczelnienia produktów elektrycznych i elektronicznych mogą zagwarantować dobrą wydajność pracy i stan techniczny sprzętu i komponentów po teście deszczu lub w jego trakcie.Jednocześnie na produkt może mieć wpływ zanurzenie w wodzie podczas transportu lub użytkowania, ten system testowy stanowi podstawę odniesienia dla standardów technicznych produktu.
Służy do sprawdzania montażu okien i szyberdachów, pojazdów wojskowych, samochodów, pojazdów rolniczych, czy dach i boki są odporne na deszcz, czy szczelność jest niezawodna i czy metoda montażu jest prawidłowa.
Nadaje się do testowania wodoodporności i szczelności zewnętrznych pojazdów silnikowych.Dzięki systemowi testowania deszczu warunki w pomieszczeniu do testowania deszczu są podobne do naturalnego stanu na zewnątrz, aby potwierdzić stan uszczelnienia wodnego pojazdu i poprawić strukturę części, które mogą przeciekać.
Parametry techniczne
| Intensywność deszczu | Przód pojazdu (12±1) mm/min;bok pojazdu, tył i góra (8±1) mm/min |
| Ciśnienie wtrysku | 150 kPa ± 10 kPa |
| Czas deszczu | 15 minut lub więcej, można ustawić |
| Ustawiony czas deszczu | 1 ~ 9999H59M59S, można ustawić |
| Ciśnieniomierz | Manometr jest zainstalowany na wylocie odgałęzienia pompy, a ciśnienie jest regulowane przez zawór |
| Przepływomierz | Zamontować przepływomierz na wylocie rury odgałęzionej z pompy wodnej |
| Maksymalny rozmiar pojazdu | 10x3,5x3,5m (DxSxW), można dostosować |
| Wewnętrzny rozmiar ramy pomieszczenia do testowania deszczu | 11,4 x 4,9 x 4,5 m (dł. x szer. x wys.), Można dostosować |
| Zewnętrzny wymiar ramy pomieszczenia do badania deszczu | Około 11,6 x 5,3 x 4,9 m (dł. x szer. x wys.) |

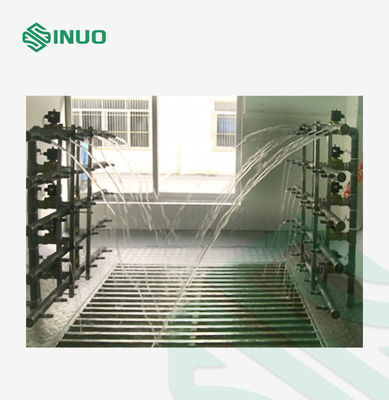

Wprowadzenie systemu tryskaczowego
| System zraszaczy | Urządzenia deszczowe obejmują głównie: pompę wodną, zawór regulujący ciśnienie, manometr wody, główny rurociąg, zraszacz (odległość między lewą i prawą, górą i dołem wynosi 400 mm, a dolna część bocznej powierzchni natryskowej znajduje się 400 mm od ziemi) |
| Rurociąg |
1. Rura główna: wszystkie rury natryskowe wykonane są z rury ze stali nierdzewnej 304 #;wewnętrzna średnica rury ssącej pompy wodnej wynosi 150 mm, górna część głównej rury zasilającej pompę wodną wynosi 100 mm, a główna średnica rury doprowadzającej wodę po obu stronach od wylotu pompy do dolnej części przepływomierza wynosi 100mm średnicy wewnętrznej.
2. Rurociąg podrzędny: rura ze stali nierdzewnej 304 # jest używana jako odgałęzienie natryskowe, średnica rury wynosi 32 mm |
| Dysza |
1. Dysza przyjmuje dyszę z materiału PP.Stan rozpylania jest stożkowy, kąt rozpylania wody wynosi 60 °, górna dysza jest pionowa w stosunku do płaszczyzny poziomej, a konstrukcja dyszy jest zgodna z normą krajową.Dysze są ułożone w kwadratowy układ i nie ma pustych obszarów w obszarze natryskiwania.Dyszę można odpowiednio wyregulować w zależności od kąta natrysku.Zgodnie z założeniami projektowymi w kabinie prysznicowej rozmieszczone są cztery boki dysz wodnych, a rozstaw dysz w poziomie i pionie wynosi 400mm.
2. Odległość między dyszą a zewnętrzną powierzchnią pojazdu: 0,7 ± 0,2 m
3. Oś dyszy górnej jest prostopadła do płaszczyzny poziomej, a oś dyszy bocznej jest prostopadła do podłużnej płaszczyzny symetrii pojazdu.
4. Dysza i gniazdo kulowe są połączone gwintowo, a gniazdo kulowe utknęło na fajka wodna, co jest wygodne do wymiany i czyszczenia zablokowanych zanieczyszczeń. |
| Specyfikacje dysz |
1. Stan rozpylania dyszy to kolumna wody w stałym stożku, a otwór dyszy wynosi 2,5 mm-3 mm
2. Materiał: materiał PP
3. Model: regulowany typ piłki
4. Kąt rozwarcia dyszy: 60±5° |
| Zakres regulacji kierunku natrysku (położenie dyszy) |
1. Przód i tył: dysze są rozpylane równolegle do pojazdu
2. Lewy i prawy: dysze są rozpylane równolegle do pojazdu
3. W górę (sufit): Dysze są rozpylane równolegle do pojazdu |
| Układ krążenia wody |
1. Proszę wcześniej przygotować zbiornik sedymentacyjny i zbiornik filtra;
2. Prosimy o wcześniejsze przygotowanie rur i rurociągów wodnych
3. Rozmiar osadnika: L2000xW2000xD2000mm (wielkość basenu jest dostosowana do wielkości pojazdu)
4. Rozmiar zbiornika filtra to L2000xW2000x1500mm (zbiornik filtra musi mieć ekran filtra)
5. Rozmiar basenu z czystą wodą: L2000xW2000xD1200mm (z filtrem)
6. Uwaga: Zaleca się, aby użytkownicy wspólnie uzupełniali wodoodporną powłokę podczas wykonywania prac inżynieryjnych. |
| Zasilacz | Wymagany jest AC380V±10%, 50Hz, trójfazowy pięcioprzewodowy i wyłącznik zasilania z urządzeniem zabezpieczającym przed wyciekiem |
| Użyj środowiska | Temperatura: 5 ℃ ~ 45 ℃, wilgotność względna: ≤85% RH |
| Uwaga |
1. Kupujący jest odpowiedzialny za fundament, basen, drenaż, zasilanie, źródło wody i inne obiekty, a dostawca pomaga w projektowaniu;
2. Dostawca odpowiada za strukturę organizacyjną, urządzenie do zraszania wodą, system obiegu wody, system sterowania itp. |
| Sterownia | Służy do wydzielenia oddzielnego pomieszczenia obok pomieszczenia do testowania deszczu dla elektrycznej szafy sterowniczej, pompy wodnej, przepływomierza i całkowitego manometru wody;sterownia musi mieć szklane okno o wymiarach H100xW2000mm |
Pytania i Odpowiedzi
P: a co z dyszą?
A: 1. Dysza przyjmuje dyszę z materiału PP.Stan rozpylania jest stożkowy, kąt rozpylania wody wynosi 60 °, górna dysza jest pionowa w stosunku do płaszczyzny poziomej, a konstrukcja dyszy jest zgodna z normą krajową.Dysze są ułożone w kwadratowy układ i nie ma pustych obszarów w obszarze natryskiwania.Dyszę można odpowiednio wyregulować w zależności od kąta natrysku.Zgodnie z założeniami projektowymi w kabinie prysznicowej rozmieszczone są cztery boki dysz wodnych, a rozstaw dysz w poziomie i pionie wynosi 400mm.
2. Odległość między dyszą a zewnętrzną powierzchnią pojazdu: 0,7 ± 0,2 m
3. Oś dyszy górnej jest prostopadła do płaszczyzny poziomej, a oś dyszy bocznej jest prostopadła do podłużnej płaszczyzny symetrii pojazdu.
4. Dysza i gniazdo kulowe są połączone gwintowo, a gniazdo kulowe utknęło na fajka wodna, co jest wygodne do wymiany i czyszczenia zablokowanych zanieczyszczeń.
