Samochodowa szyberdachowa komora do testowania deszczowni EV Sprzęt do testowania pojazdów elektrycznych

Samochód Szyberdach Pomieszczenie testowe przeciwdeszczowe Sprzęt do testowania części pojazdów elektrycznych

Parametry techniczne

1. Zasilanie robocze: AC 380 V, 50 Hz lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta

2. Obszar testowy: 4500 mm * 3000 mm * 2200 mm (szer. * głęb. * wys.)

3. Wymiary zewnętrzne: 5000 mm * 4000 mm * 3300 mm (W * D * H) (wodoodporne pomieszczenie ze szkła hartowanego)

4. Zastosowane standardy: GB/T30037-2013, standard Chery, standard Volkswagena, standard Mitsubishi, standard Geely i inne wymagania dotyczące testu wodoodporności szyberdachu

5. Wymiary uchwytu do formy samochodowej szyberdachu: maksymalny rozmiar mocowania to 2500X4000MM szerokości, regulowany skok uchwytu mocującego wynosi 500MM, a uchwyt jest zaprojektowany z ruchomymi przegubami, co nie koliduje z kątem nachylenia szyberdachu.

6. Regulowany skok ramy mocującej rurę natryskową: 1-500 MM (regulowany skok w górę iw dół), regulowany skok z przodu iz tyłu wynosi 1-500 MM.

7. Intensywność deszczu: regulacja 30mm/min-50mm/min lub regulacja 30-50L/M2/MIN

8. Czas deszczu: można ustawić 1-9999M;kontroler można regulować w ciągu 1 minuty do 24 godzin.

9. System sterowania: 10-calowy ekran dotykowy + Siemens PLC, program jest niezależnie zaprojektowany przez Sinuo

Wprowadzenie cech struktury

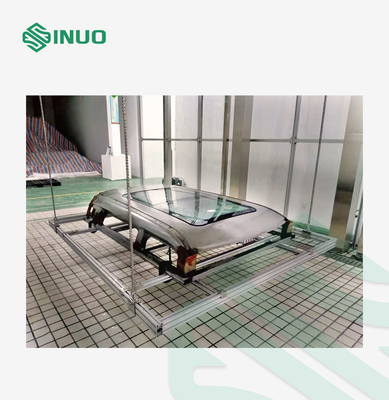

Mechanizm kąta zacisku szyberdachu

Poprzez kontrolę programu na ekranie dotykowym można zrealizować dziewięć stanów kątowych, płaszczyzna, przód, tył, lewa, prawa, przednia lewa, przednia prawa, tylna lewa, tylna prawa.

• Jest prostopadła do równoległej powierzchni dyszy, a czas natrysku wody wynosi 10 minut, który można ustawić
• Szyberdach jest odchylany do przodu w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany do tyłu w zakresie 0-20° (można ustawić), a czas rozpylania wody można ustawić na 10 minut.
• Szyberdach odchylany jest w lewo w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany w prawo w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany do przodu w lewo w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany do tyłu w lewo w zakresie 0-20° (możliwość ustawienia), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany do tyłu w prawo w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.
• Szyberdach jest odchylany do przodu w prawo w zakresie 0-20° (można ustawić), a czas zraszania wodą można ustawić na 10 minut.

Dla tychdziewięć kątów ukośnych, zgodnie z konwencjonalnym standardem testowym, test deszczu pod kątem równoległym jest większy niż 3 H, a pozostałe kąty są zwykle spryskiwane przez 10 minut, a każdy stan jest powtarzany 5 razy.Można to ustawić w programie (czas zraszania wodą w każdym stanie i liczba cykli zraszania wodą w każdym stanie).Na ekranie dotykowym można również edytować i zapisywać programy testowe każdego przedsiębiorstwa, aby można było wywołać test następnym razem.

Zasada struktury działania

Zasadakonstrukcja kąta nachylenia szyberdachupolega na niezależnym sterowaniu ruchem w górę i w dół czterech śrub kulowych lub łączeniu wielu śrub za pomocą czterech serwomotorów Delta w celu generowania różnych kątów nachylenia.Średnica czterech śrub kulowych wynosi 50 MM, aby zapewnić wystarczającą nośność, a śruby kulowe służą do zapewnienia dokładności kąta nachylenia szyberdachu.

Łącząca szyna prowadząca pod śrubą kulową wykonuje ruch prosty w górę iw dół, a śruba obraca szynę prowadzącą, aby poruszać się po linii prostej.Cztery serwomotorysą zainstalowane nad płytą natryskową, ta konstrukcja może chronić silnik przed deszczówką, dzięki czemu silnik może być używany przez dłuższy czas.

Zasada podnoszenia oraz obsługa przedniego i tylnego stojaka natryskowego

Cztery śruby kulowe ze stali nierdzewnej 304są instalowane na czterech rogach ramy mocującej rurę natryskową, a następnie wyposażone w reduktor drążka prowadzącego, aby zrealizować działanie wznoszące i opadające.

Thezamiarjest dostosowanie odległości natrysku między głowicą natryskową a świetlikiem, aby zapewnić odległość około 500 mm.Thezasadaprzedniego i tylnego działania wykorzystuje również śrubę kulową i silnik do sterowania strukturą ruchu liniowego.

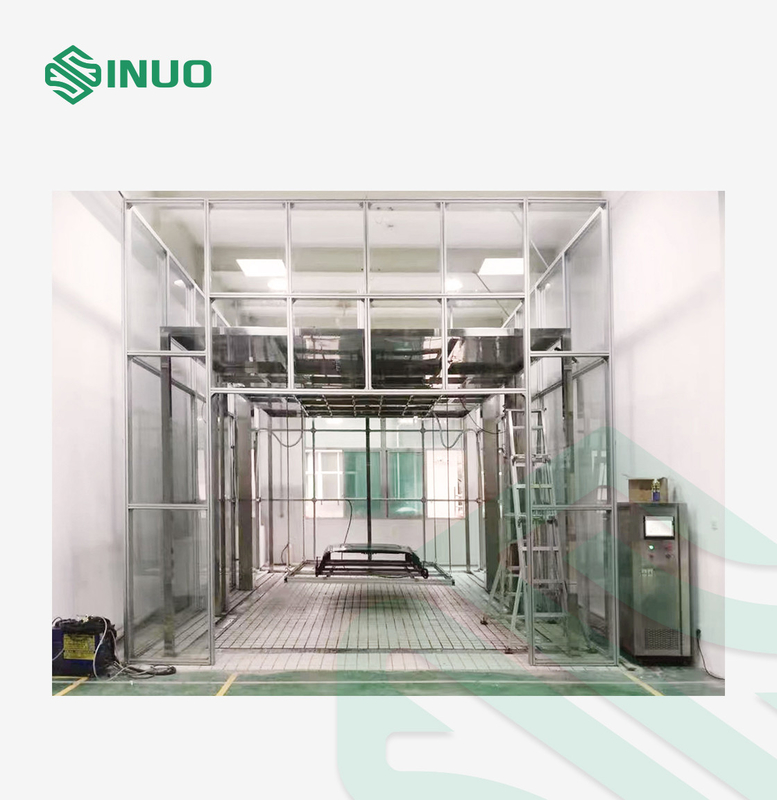

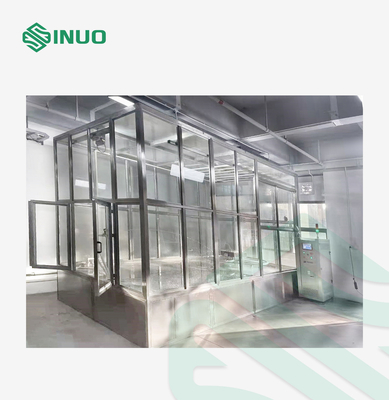

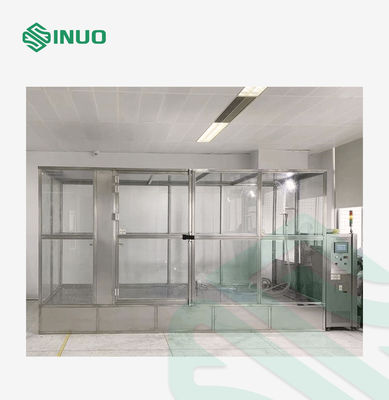

Struktura pomieszczenia natryskowego

Zewnętrzna konstrukcja ramy kabiny prysznicowej jest instalowana zStop aluminium o grubości 80X40MM i grubości 5MMi szkło hartowane o grubości 10 mm, a drzwi wykonane są z podwójnie otwieranych drzwi przesuwnych ze stopu aluminium ze szkła hartowanego po obu stronach.

System odwodnienia gruntu i roboty budowlane (dostarczone przez kupującego)

Zajmujący powierzchnię około 4X5 metrów i przestrzeń około 5 metrów wysokości, szklany dom jest urządzony na tej podstawie.Podłoże należy wyłożyć płytkami antypoślizgowymi, a pod ziemią znajduje się beton o grubości co najmniej 200 mm, który służy do mocowania ramy natryskowej za pomocą śrub rozporowych.

Therowek melioracyjnyJest200 MMszeroka i 100 mm głęboka.Krawędź zlewu znajduje się około 200 mm od szklanej ściany.Powierzchnia umywalki wykonana jest zstal nierdzewna 19X19MM 304kwadratowe przejście, aby zrobić małe pudełko i położyć je nad zlewem, równo z ziemią.Przy urządzaniu zlewozmywaka należy zaprojektować nachylenie około 5 stopni, aby woda mogła spłynąć do odpływu, a woda nie powinna gromadzić się w zlewie.Wymagania dotyczące dekoracji płytek podłogowych są takie same i nie należy generować stojącej wody.

System filtrów basenowych i system filtrów workowych

System filtracji basenu przyjmuje metodę filtracji bipolarnej, pierwszym etapem jest basen ściekowy, a drugim etapem jest basen z czystą wodą.Głębokość basenu ściekowego wynosi 1500 mm, a głębokość basenu z czystą wodą wynosi 1000 mm.

Thezamiartego projektu jestdo osadzania zanieczyszczeń i osadóww basenie.Obszar basenu ściekowego ma wymiary 1X1 m głębokości i 1,5 m głębokości i znajduje się zapo prawej stronie deszczu.Basen z czystą wodą ma wymiary 1 x 1 m głębokości i 1 m głębokości i znajduje się przed prawą stroną prysznica ze strumieniem deszczowym.

W celuzmniejszyć prawdopodobieństwo zablokowania dyszy, dodaje się filtr workowy.Wydajność wody ze zbiornika ze stali nierdzewnej wynosi 100 ton na godzinę, a postęp filtracji wynosi 100 UM.Wielopoziomowe urządzenie filtrujące ma jedynie zapewnić, że rozpylanie nie jest blokowane, nie wpływa na czas testu i poprawia wydajność testu.

Kąt strumienia wody

a) Kąt rozpylania wody: równolegle do próbki (odległość 500 MM)

b) Kąt słupa wody dyszy: kąt stożka 35°~40°

c) Półka z rozpylaczem wody: Dziewięć regulowanych kątów (0-20 stopni) płaszczyzna, przód, tył, lewo, prawo, prawy przód, lewy przód, prawy tył, lewy tył.

d) Rozmiar ramy do rozpylania wody: 1,8 x 1,2 metra, wysokość 120 mm

e) Obszar rozpylania wody: 2,2 x 1,7 metra

Trzy dysze (lekki deszcz, umiarkowany deszcz, ulewny deszcz)

a) Odległość między dyszą deszczową a urządzeniem można regulować, przesuwając

b) Regulowany zakres kąta dyszy: 0～30°

c) Trzy średnice dyszy: lekki deszcz Φ2,5 mm mgła, średni deszcz: ¢1 MM prosty otwór, ulewny deszcz ¢ 2 MM prosty otwór.Lekki deszcz odległość dyszy 400X400 MM, średni deszcz i ulewny deszcz odległość dyszy: 100X100 MM

d) Ciśnienie wtrysku: ≥80-150 kPa

e) Poziom hałasu: ≤80dB
