IEC62196 2250mm Sprzęt do testowania złącza EV Gniazdo 50 kg - Test wytrzymałości gniazdek

IEC62196 2250mm Sprzęt do testowania złącza EV Gniazdo 50 kg - Test wytrzymałości gniazdek

Nazwa marki:	Sinuo
Numer modelu:	SNQC1014
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowane normy:

IEC 62196-1, IEC60884 itp.

Próbka i ograniczenie:

Wielopozycyjne gniazda mobilne

Wysokość zrzucania:

750mm

Odległość dwóch końców:

2250mm

Zastosowana klauzula:

Ed.4CDV 2020 paragraf 26.3, rys. 19

Kąt obrotu:

45 °, można go obracać ze wszystkich stron

Metoda upuszczania:

Zwolnienie ręczne

Upuszczanie razy:

8 razy

Szczegóły pakowania:

Pakiet eksportowy

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy EV 2250 mm

sprzęt do testowania złączy EV 50 kg

sprzęt do testowania ev 50 kg

Opis produktu

IEC62196 Nowy pojazd energetyczny Wiele przenośnych gniazdek Tester wytrzymałości mechanicznej

Przestrzegane normy i klauzule

IEC 62196-1Ed.4CDV: 2020 "Wtyczki, gniazda - gniazda i łączniki do zastosowań przemysłowych i podobnych oraz do pojazdów elektrycznych"paragraf 26.3, rys. 19.

IEC60884-1:2006 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” pkt 24.9 i rysunek 29.

GB2099.1-2008 "Wtyczki i gniazdka do użytku domowego i podobnego - Część 1: Wymagania ogólne" paragraf 24.9 i rysunek 29.

Parametry techniczne

Wysokość zrzucania	750mm
Odległość od stałego końca	2250mm
Upuszczanie razy	8 razy
Kąt obrotu	45 °, można go obracać ze wszystkich stron
Metoda upuszczania	Zwolnienie ręczne

Przegląd sprzętu

Próbki i ograniczenia: wielopozycyjne gniazda mobilne

Cel testu: Służy do testowania wytrzymałości mechanicznej wtyczek wielokrotnego użytku i złącza pojazdu wyposażonego w elastyczny kabel.

Zasada testu: Zamocuj próbkę za pomocą zacisku na wysokości 750 mm nad ziemią, aby sprawdzić wytrzymałość mechaniczną

Struktura: Rozmiar zewnętrzny: około: 2400 × 850 × 400 (mm) W × D × H, waga sprzętu: 50 kg

Zasilanie:-,temperatura pracy:0-40℃ wilgotność:30%-90%；

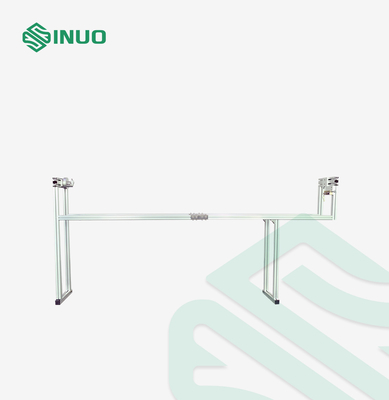

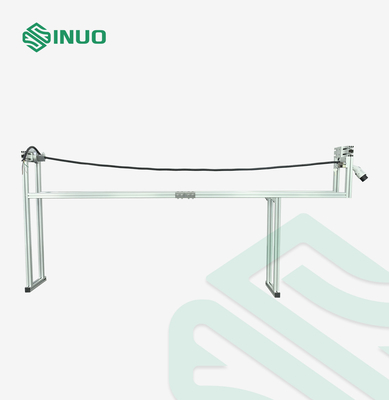

IEC62196 2250mm Sprzęt do testowania złącza EV Gniazdo 50 kg - Test wytrzymałości gniazdek 0

Pytania i Odpowiedzi

P: Jaka jest wysokość zrzutu?
Odp .: Wysokość zrzutu wynosi 750 mm.

P: jaki jest rozmiar tego urządzenia?
Odp.: rozmiar urządzenia wynosi około2400 × 850 × 400 (mm) szer. × głęb. × wys..Wagi 50kg.

Detale:

Do badania wytrzymałości mechanicznej wtyczek regenerowalnych i złącz samochodowych wyposażonych w elastyczne kable.

Próbkę trzyma się tak, aby kabel był wypoziomowany, a następnie opadł na betonową podłogę.Zrobiono to 8 razy;kabel był obracany o 45 ° za każdym razem, gdy był mocowany.

Odnawialne wtyki i złącza samochodowe są wyposażone w niewielką część (około 200 mm) najlżejszego typu elastycznego kabla o minimalnym polu przekroju zalecanym przez producenta.

Po badaniu próbki nie powinny wykazywać uszkodzeń, jak określono w IEC 62196-1Ed.4 cdw 2020;W szczególności żadne części nie powinny się odczepić ani poluzować.Próbka nie powinna odsłaniać części, które mogą być ładowane.Próbki powinny zachować swoją ocenę IP.
Akcesoria o stopniu ochrony IP44 lub wyższym należy poddać odpowiednim testom określonym w normie IEC 62196-1ed.4CDV 2020 Klauzula 20.

Akcesoria z termoplastycznymi obudowami należy testować zgodnie z normą IEC62196-1ed.4CDV 2020 Punkt 21.4.

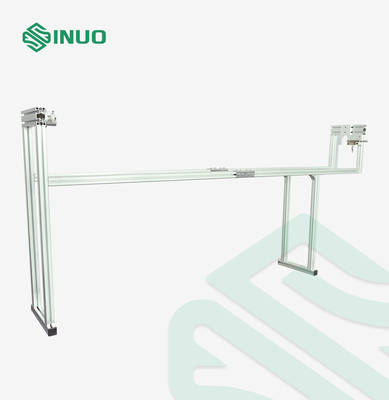

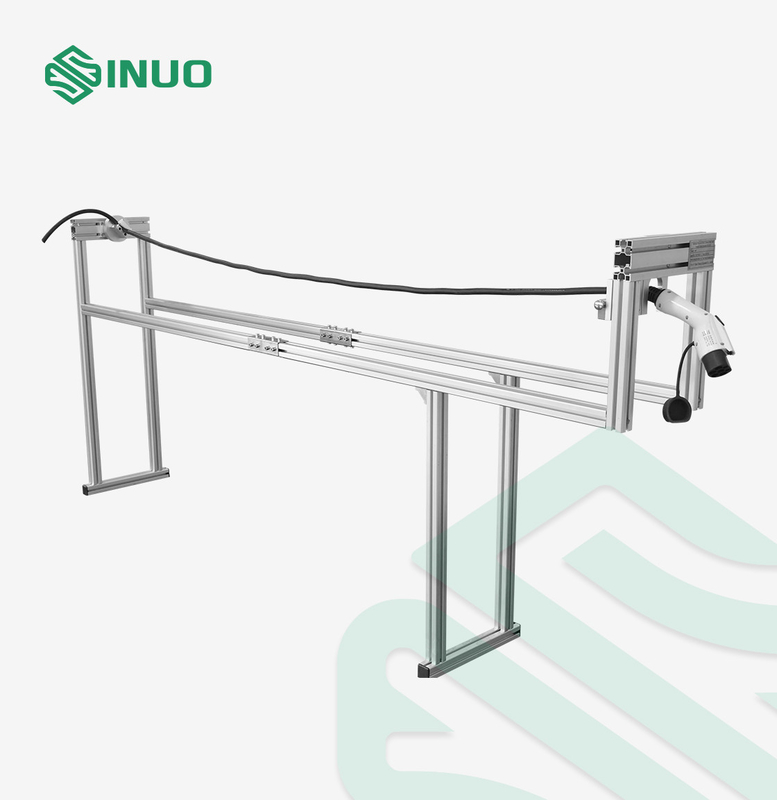

IEC62196 2250mm Sprzęt do testowania złącza EV Gniazdo 50 kg - Test wytrzymałości gniazdek 1
