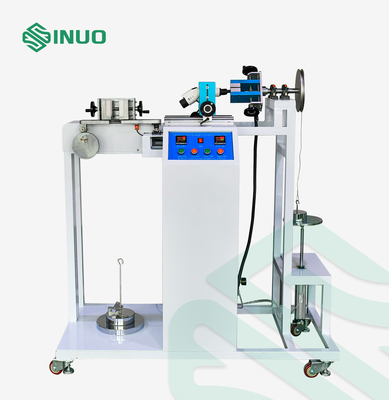

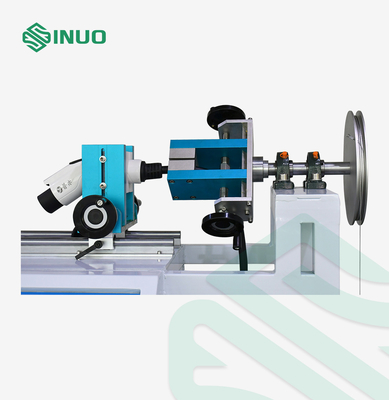

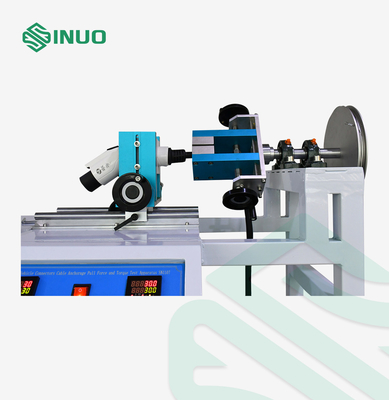

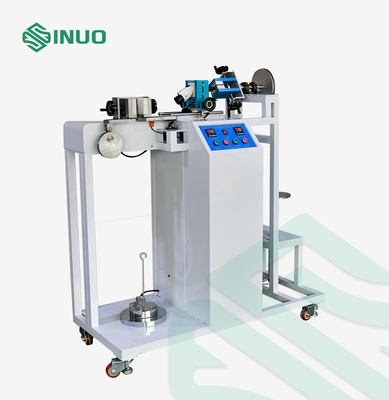

IEC 62196 EV Sprzęt do testowania złączy Wtyczki i gniazda Ciągnienie kabla i moment obrotowy 100 mm

IEC 62196 EV Sprzęt do testowania złączy Wtyczki i gniazda Ciągnienie kabla i moment obrotowy 100 mm

Nazwa marki:	Sinuo
Numer modelu:	SN1007
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-1 Ed.4 CDV 2020

Konfiguracja urządzeń:

Jeden zestaw uniwersalnego mocowania

Wagi momentu obrotowego:

Jeden komplet

Ramię obrotowe:

100 mm (Ф200 mm)

Zastosowana klauzula:

Klauzula 25.3

Tryb jazdy:

Silnik i cylinder

Stosowana postać:

Rysunek 17 i tabela 11

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy IEC 62196 EV

sprzęt do testowania złącz EV 100 mm

sprzęt do testowania momentu obrotowego IEC 62196

Opis produktu

IEC 62196 Nowe wtyki i gniazda pojazdów energetycznych Urządzenia do testowania ciągnięcia i momentu obrotowego kabli

Zgodne standardy i klauzule

IEC 62196-1 Ed.4CDV 2020pkt 25.3 Rysunek 17 i tabela 11,

IEC60309-1: 2012 punkt 23.3 itd.

Parametry techniczne

Metoda operacji	Działanie przycisku
Tryb jazdy	Silnik i cylinder
Ciężarki siłowe	50N1, 60N1, 110N1, 40N2,110N*1 Może osiągnąć 160N, 200N, 240N, 250N, 500N
Wagi momentu obrotowego	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Może osiągnąć 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2,3 nm, 11 nm
Ramię obrotowe	100 mm (Ф200 mm)
Częstotliwość ściągania	1 cykl/s
Cykle ciągnięcia	1-9999 cykli, można ustawić, domyślnie 100 cykli
Czas przyłożonego momentu obrotowego	0-99H59M59S, można ustawić, domyślnie 1 min
Osprzęt	Jeden zestaw uniwersalnego mocowania

Przegląd wyposażenia

Próbki i ograniczenia: Interfejsy do ładowania pojazdów elektrycznych (wtyczki, gniazda wtykowe, złącza samochodowe), wtyczki do celów przemysłowych, gniazda wtyczkowe i złącza.

Zastosowanie: Do testowania wtyczek samochodowych i gniazdek, złączy, aby wytrzymać określoną siłę ciągnącą i moment obrotowy.

Zasada testu: Ciągnięcie jest realizowane przez jednofazowy silnik regulujący prędkość do napędzania mechanizmu mimośrodowego, prędkość silnika jest regulowana, aby zapewnić dokładny czas dla każdej zastosowanej siły ciągnącej;moment obrotowy uzyskuje się za pomocą cylindrów, tacek, obciążników i przekaźników czasowych.

Struktura: siła ciągnąca jest przykładana przez ciężarki, moment obrotowy jest przykładany przez ciężarek i ramię reakcyjne.Zadany licznik i cyfrowy przekaźnik czasowy wyświetlacza służą do kontrolowania cykli testu ciągnięcia i czasu testu momentu obrotowego.Cykle testowe lub czas testu osiągną ustawioną wartość, urządzenie automatycznie zatrzyma testowanie.Maksymalne dopuszczalne przesunięcie giętkiego kabla wtyczek, gniazd wtyczkowych i złączy pojazdu nie może przekraczać wymagań normy po badaniu.

Użyj środowiska: Zasilanie: AC220V ± 10%,50/60Hz, 1KW lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta

Temperatura pracy 0-40°C, wilgotność 30%-90%

Wymiary: około W1600 * D500 * H1135mm

Waga: około 100kg

Pytania i Odpowiedzi

P: Co to jestWagi momentu obrotowegodla tego urządzenia?
A:Jeden zestaw obciążników momentu obrotowego, który może osiągnąć 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2,3 nm, 11 nm.

P: Co to jest Częstotliwość ściąganiadla tego urządzenia?
O: Jest1 cykl/s.
