Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196

Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196

Nazwa marki:	Sinuo
Numer modelu:	SN1012
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 62196-1Ed.4CDV 2020

Zasilacz:

Zgodnie z wymaganiami klienta

Stacja testowa:

Pojedyncza stacja

Szybkość testu:

(10 ± 2) obr/min

Średnica bezwładności:

75 mm

Waga obciążenia:

0,4-70,3 kg

Wysokość testowa:

260-660mm

Czas gwarancji:

Rok

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

10 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania złączy ryc.12 EV

sprzęt do testowania złączy IEC 62196 EV

sprzęt do testowania złączy ryc.12 ev

Opis produktu

IEC 62196 Fig12 Urządzenie do testowania zacisków śrubowych złącza EV

Przestrzegane normy i klauzule

Ta maszyna wytrzymałościowa jest zgodna z normą IEC 62196-1:2020, paragraf 13.3.1 rys.12, tabela 3 itd.

Parametry techniczne

Nazwa parametru	Dane parametrów
Zasilacz	Zgodnie z wymaganiami klienta
Stacja testowa	Pojedynczy
Szybkość testu	(10 ± 2) obr/min
Średnica bezwładności	75mm
Czasy testu	1-999999 razy
Waga obciążenia	0,4-70,3 kg
Wysokość testowa	260-660mm regulowany
Średnica tulei	6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm
Wymiary i waga sprzętu	dł. 600mm* szer.600mm * wys.1680mm, ok.350 kg

Przegląd sprzętu

Służy do mechanicznego testowania zacisku w celu określenia, czy projekt i konstrukcja nowego zacisku jest zgodna z nowym przewodem oraz czy minimalne i maksymalne pola przekroju są dobre.Ponadto służy do sprawdzenia, czy zaciski śrubowe mogą wytrzymać naprężenia podczas normalnego użytkowania.

Liczbę testów można ustawić przed testem.Po osiągnięciu zadanej liczby testów maszyna wytrzymałościowa zatrzymuje się automatycznie i generowany jest alarm.Służy do wykonywania testów mechanicznych na zaciskach w celu określenia, czy projekt i struktura nowych zacisków są kompatybilne z nowymi przewodami oraz czy minimalne i maksymalne pola przekroju są dobre.Ponadto służy do sprawdzenia, czy zaciski śrubowe mogą wytrzymać naprężenia podczas normalnego użytkowania.

Liczbę testów można ustawić przed testem.Po osiągnięciu zadanej liczby testów maszyna wytrzymałościowa zatrzymuje się automatycznie i generowany jest alarm.

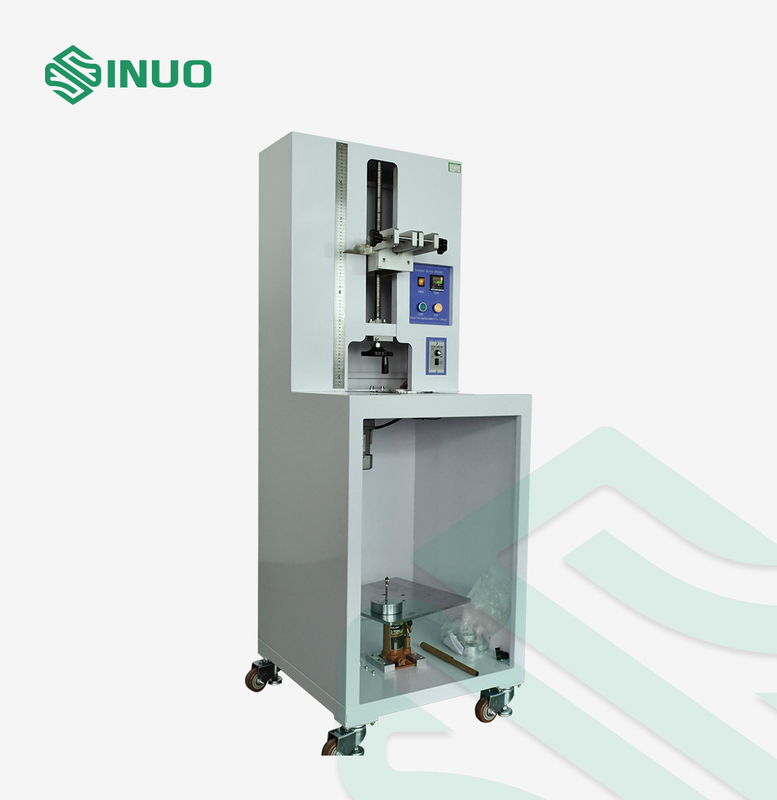

Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196 0

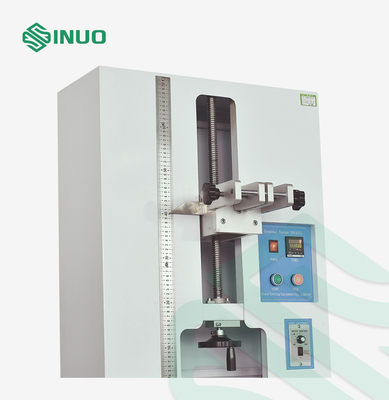

Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196 1

Pytania i odpowiedzi

P: Co to jestśrednica otworu tuleidla tego urządzenia?
Odp.: to jest 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm(szczegóły patrz poniższa tabela 3).

P: Co to jestTempo testowaniadla tego urządzenia?
Odp.: to jest(10±2) obr/min.

Detale:

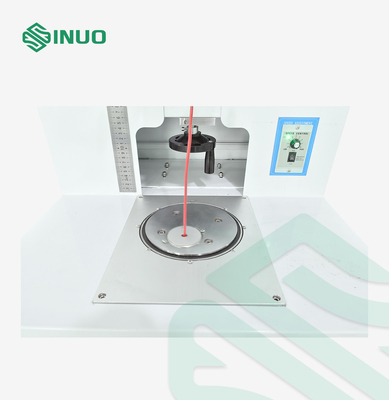

Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196 2

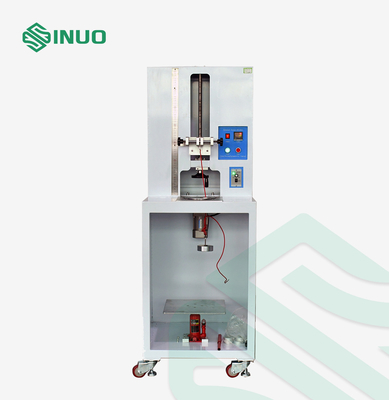

Ryc.12 Zacisk EV Złącze Testowanie Sprzętu Śruba zaciskowa IEC 62196 3
