Punkt 20.2 Urządzenia do testowania złącz EV Odporna na kurz komora testowa

Sprzęt do testowania złączy EV Odporna na kurz komora testowa

Zgodne standardy i klauzule

Ta komora testowa jest zgodna z normami IEC60529-2013, EN60529, DIN40050, SAEJ575 itp.

Parametry techniczne

1. Rozmiar przestrzeni wewnętrznej: szerokość 1500 mm * głębokość 1000 mm * wysokość 1000 mm;

2. Pył testowy: suchy proszek talku, który może przejść przez kwadratowe sito o rozmiarze oczek 75 μm i średnicy drutu 50 μm.

3. Ilość pyłu: 2-4kg/m³.

4. Prędkość powietrza: <2m/s

5. Różnica ciśnień pompowania: 0 ~ -10kPa regulowana, wyposażona w wyświetlacz manometru.

6. Kontrola przepływu pompy próżniowej: 60-600, 600-6000mL/min regulowany;

7. Temperatura ogrzewania: normalna temperatura +10℃～+60℃ może być regulowana w celu zmniejszenia wilgotności w komorze i wyświetlenia wilgotności w komorze;

8. Całkowicie zamknięta konstrukcja, pompa wibracyjna przyjmuje pneumatyczną pompę wibracyjną, amplitudę można regulować bezstopniowo, regulując przepływ powietrza, potężny wentylator cyrkulacyjny cyrkuluje powietrze w pomieszczeniu, napędzając zawiesinę pyłu, a prędkość wentylatora można regulować za pomocą przetwornica częstotliwości;

9. Uszczelnione drzwi z szybą, wyposażone w szczotkę do usuwania kurzu ułatwiającą obserwację warunków panujących w pomieszczeniu;

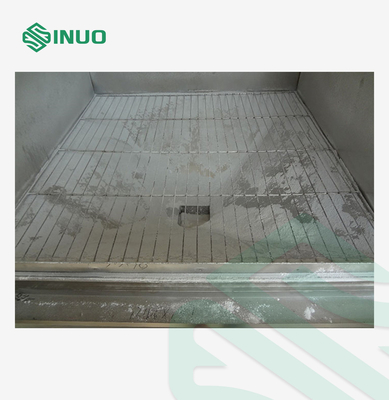

10. Dwuwarstwowe półki ogrodzeniowe ze stali nierdzewnej umieszczają próbki testowe;

11. Konfiguracja systemu próżniowego: pompa próżniowa, przepływomierz, manometr podciśnienia, zawór regulujący ciśnienie, filtr.

12. Ściana wewnętrzna jest wykonana ze stali nierdzewnej, a ściana zewnętrzna jest pomalowana blachami stalowymi.

13. Skonfiguruj przykładowy zasilacz testowy (wbudowane gniazdo pyłoszczelne), włączanie i wyłączanie przykładowego zasilacza jest kontrolowane przez maszynę, a wejście zasilania jest oddzielone od maszyny

14. Rozdzielczość: temperatura: 0,1°C, czas: 1 S;

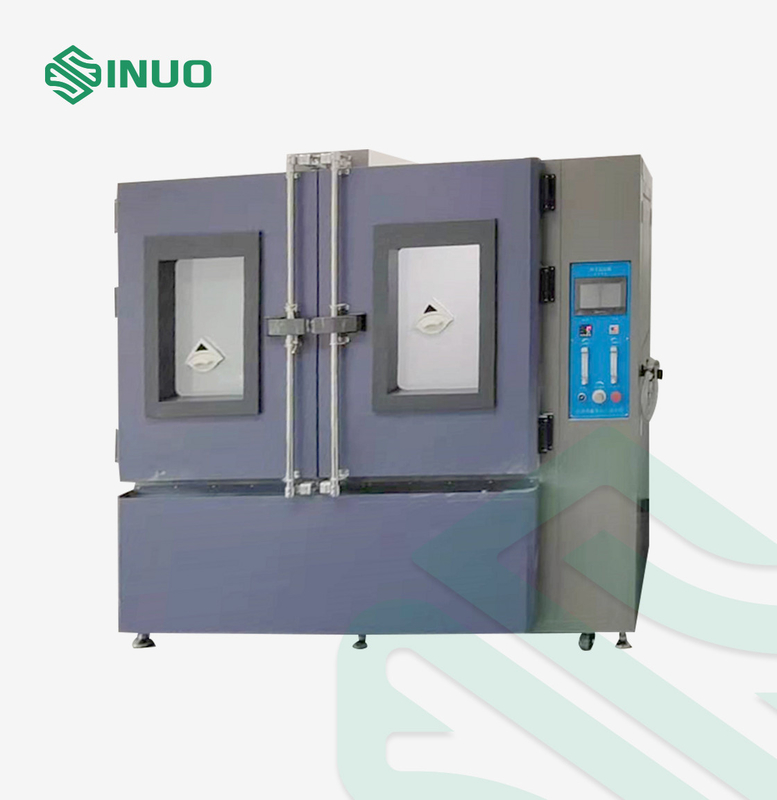

15. Drzwi: podwójne drzwi, rozmiar otworu drzwiowego W1500mm * H1000mm;

16. Interfejs sterowania jest obsługiwany za pomocą ekranu dotykowego, który jest łatwy w obsłudze i zostanie przetestowany automatycznie po ustawieniu parametrów programu.

Przegląd wyposażenia

Cel testu: Ta komora testowa jest używana do urządzeń mechanicznych, elektrycznych, elektronicznych, elektrochemicznych i elektromechanicznych.Oceń odporność, przechowywanie i działanie tych urządzeń na działanie atmosfery suchego piasku lub pyłu.Używany do testowania wydajności uszczelnienia produktu i testowania niezawodności.

Cechy komory:

1. Wibracje przyjmują tryb wibracji pneumatycznych, a amplitudę można regulować bezstopniowo;

2. Wyposażony w przetwornicę częstotliwości, prędkość obrotową wentylatora można regulować poprzez konwersję częstotliwości;

3. Prędkość i ciśnienie pompowania próbki można regulować niezależnie, a ciśnienie pompowania jest stabilne;

4. Wyposażony w elektroniczny miernik temperatury i wilgotności, który można wyświetlać bezpośrednio na ekranie dotykowym;

5. Dolny lejek jest wyposażony w zawór kulowy ułatwiający wymianę kurzu;

6. Ściana komory testowej jest wyposażona w zespół filtra przeciwpyłowego powietrza, a ciśnienie atmosferyczne w komorze wewnętrznej i zewnętrznej jest zrównoważone;

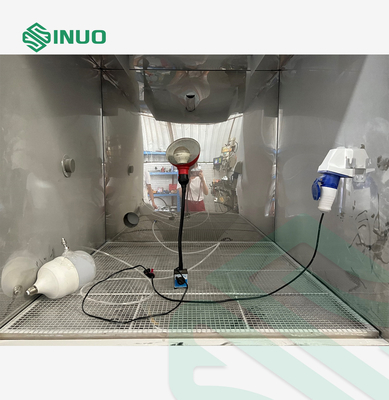

7. Program jest łatwy w obsłudze.Ponadto dodano funkcję wstępnego podgrzewania próbki po włączeniu.Na przykład podczas testowania lamp wymagane jest ich włączenie i wstępne podgrzanie do stabilnego stanu przed testowaniem pyłu.Po upływie czasu nagrzewania urządzenie automatycznie rozpocznie test pyłu.W ten sposób test oprawy można przeprowadzić jednorazowo bezpośrednio w komorze pyłowej.

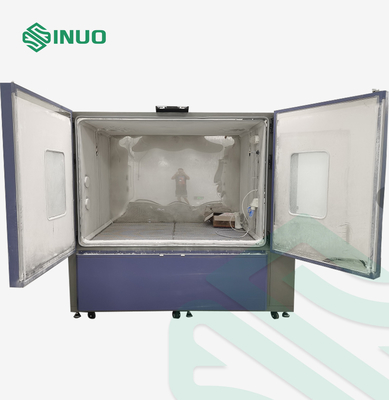

8. Struktura komory: otwarcie drzwi jest niezakłócone (1500X1000mm), a drzwi są całkowicie otwarte, co jest wygodne do umieszczania dużych i ciężkich próbek w komorze.

Ochrona bezpieczeństwa: alarm błędu i przyczyna, funkcja podpowiedzi przetwarzania, automatyczne wyłączanie po alarmie błędu;ochrona przed wyciekiem, ochrona przed zwarciem, przegrzaniem silnika wentylatora, ogólna utrata fazy/odwrócenie fazy sprzętu, ogólna ochrona czasowa sprzętu.

Zasilanie: AC 380V 50HZ 4KW;jeden interfejs źródła sprężonego powietrza, przewód powietrzny Φ8mm.

Struktura komory:

1. Jest zaprojektowany jako stożkowy lejek z otworem do zbierania pyłu i otworem do wydmuchiwania pyłu na dole.Zainstaluj wysokociśnieniowy wentylator obiegowy turbiny na porcie wydmuchu pyłu, aby skierować pył z lejka na górę komory wewnętrznej.Pył jest naturalnie zdmuchiwany z góry pionowo.Kiedy pył opadnie na boczną ścianę leja, pył jest zawracany do portu wydmuchu pyłu przez urządzenie wibracyjne, dzięki czemu cykl zaczyna się od nowa.

2. Materiał komory wewnętrznej: płyta ze stali nierdzewnej;

3. Materiał komory zewnętrznej: blacha stalowa walcowana na zimno + farba do pieczenia/plastik w sprayu;

4. Dwa okienka obserwacyjne;

5. Skrobak do kurzu: wygodnie jest obserwować sytuację testową;

6. Lampa oświetleniowa: wewnątrz zainstalowano jedno oświetlenie LED, co jest wygodne do obserwacji sytuacji testowej;

7. Otwór testowy: Ø100mm;

8. Obciążenie wspornika przedziału: 100 KG.
