IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SN1012
MOQ:	1
Cena £:	negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-1 Ed.4CDV 2020

Szybkość testu:

(10 ± 2) obr/min lub (9 ± 1) obr/min

Zasilacz:

można dostosować

stacja testowa:

Pojedyncza stacja

Średnica wirowania:

75/76mm

Waga ładunku:

0,4-70,3 kg

Wysokość testu:

260-660mm

Średnica obudowy:

6,5-44,5 mm

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

10 zestawów / miesiąc

Podkreślić:

Sprzęt do testowania terminali pistoletów do ładowania pojazdów

IEC 62196 Sprzęt do testowania terminali pistoletów

Opis produktu

IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych

Zgodne standardy i klauzule

Ta maszyna testująca jest zgodna z normą IEC 62196-1:2020, punkt 13.3.1, rys. 12, tabela 3, oraz z normą UL486A-B:2009pkt 9.3.2.1, pkt 9.3.2.3, pkt 9.3.2.4 oraz tabela 26 i rysunek6itp.

Parametry techniczne

Nazwa parametru	Dane parametrów
Zasilacz	Zgodnie z wymaganiami klienta
Stacja testowa	Pojedynczy
Szybkość testu	(10 ± 2) obr/min lub(9 ± 1) r/min, regulowane
Średnica bezwładności	75 / 76mm
Czasy testu	1-99min59s
Waga ładunku	0,4-70,3 kg
Wysokość testu	260-660mm regulowany
Średnica tulei	6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm
Wymiary i waga sprzętu	dł. 600mm* szer. 600mm * wys.1680mm, ok.350 KG
Tryb regulacji wysokości	Regulacja ręczna, ze śrubowym mechanizmem podnoszenia suwaka
Mechanizm wspomagający	Taca na ciężarki z czujnikiem wartości siły, wartość siły monitorowania ekranu dotykowego, może osiągnąć test naciągu 0-965N 1 min

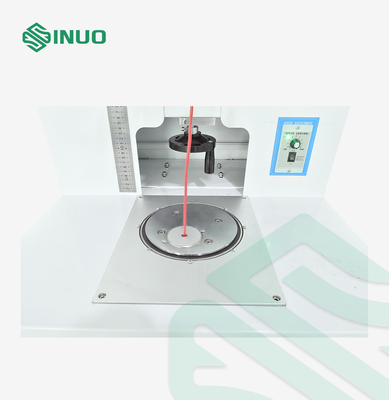

IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych 0

Przegląd wyposażenia

To urządzenie sprawdza, czy zaciski gwintowane i niegwintowane mogą wytrzymać naprężenia mechanizmu podczas normalnego użytkowania.Służy głównie do oceny, czy konstrukcja i konstrukcja zacisku gwintu spełniają wymagania drutu zaciskowego bez nadmiernych uszkodzeń.

Przyjmuje strukturę śruby prowadzącej.W przypadku użycia można najpierw ustawić liczbę testów, a ustawiona wartość zostanie automatycznie zatrzymana i towarzyszyć jej będzie dźwiękowy sygnał alarmowy.

Liczbę testów można ustawić przed badaniem.Po osiągnięciu ustawionej liczby testów maszyna testująca automatycznie zatrzymuje się i generowany jest alarm.

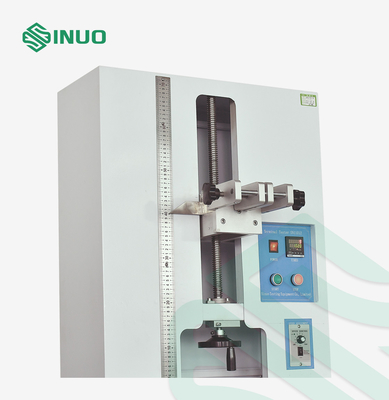

IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych 1

Pytania i odpowiedzi

P: Co to jestśrednica otworu na tulejędla tego urządzenia?
O: Jest 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm, 28,6 mm, 31,8 mm, 38,1 mm, 44,5 mm(szczegóły w poniższej tabeli 3).

P: Co to jestSzybkość testowaniadla tego urządzenia?
O: Jest(10±2) obr./min.

Detale:

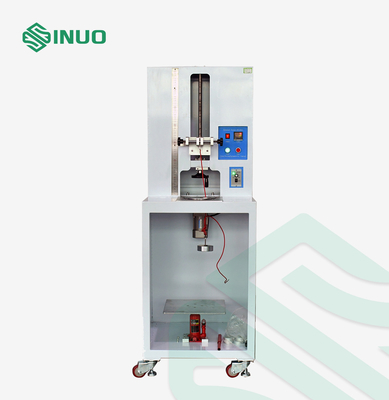

IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych 2

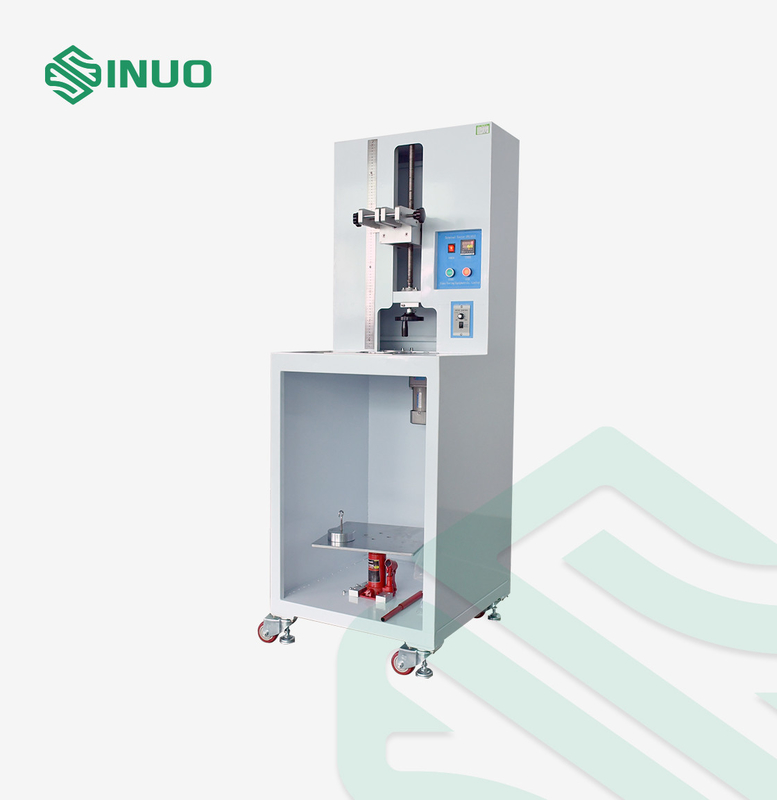

IEC 62196 Rys. 12 Sprzęt do testowania zacisków pistoletu do ładowania pojazdów elektrycznych 3
