Sprzęt do testowania złączy EV
Created with Pixso.

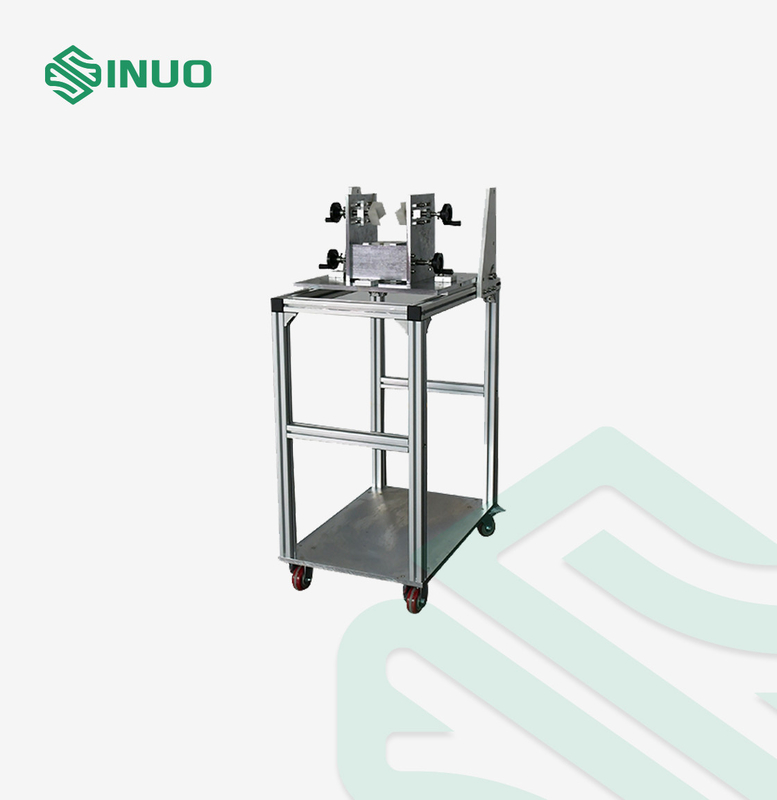

IEC62196 Urządzenie do testowania siły wycofania blokady gniazda przełącznika EV

IEC62196 Urządzenie do testowania siły wycofania blokady gniazda przełącznika EV

Nazwa marki: Sinuo
Numer modelu: SN1013
MOQ: 1
Cena £: Customized
Warunki płatności: T/T
Zdolność do zaopatrzenia: 15 zestawów / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration Certificate (Cost Additional)
Zastosowana norma:
IEC 62196-1 Ed.4CDV 2020
Zastosowane klauzule:
Punkt 14.1.5, 14.1.6
Metoda operacji:
ręczna obsługa
Konfiguracja wagi:
165-750N
Wtyczki testowe:
Dostosowane
stacja testowa:
Pojedyncza stacja
Stosowane dane:
Rys. 13, Rys. 14
Stosowana tabela:
Tabela 5
Szczegóły pakowania:
Obudowa ze sklejki
Możliwość Supply:
15 zestawów / miesiąc
Podkreślić:

Urządzenie do badania siły wycofywania blokady gniazda

,

urządzenie do badania siły gniazda przełącznika EV

Opis produktu





IEC62196 Urządzenie do testowania siły wycofania blokady gniazda przełącznika EV



Zgodne normy i klauzule dotUrządzenie do badania siły wycofywania blokady gniazda przełącznika




IEC 62196-1:2020, punkt 14.1.5, 14.1.6, rys. 13, rys. 14.

IEC 62196-1:2014 punkt 17.2.



Przegląd wyposażeniaDoUrządzenie do badania siły wycofywania blokady gniazda przełącznika




Cel testu: Struktura interfejsu ładowania powinna umożliwiać łatwe wkładanie i wyciąganie pistoletu ładującego oraz powinna zapobiegać wypadaniu pistoletu ładującego z gniazda podczas normalnego użytkowania.Sprawdź, czy maksymalna siła wymagana do wyciągnięcia kabla ładującego z gniazda urządzenia mieści się w zakresie określonym w normie.



Zasada testu: Maksymalna siła wyciągania gniazda: Zastosuj maksymalną siłę wyciągania określoną w normie (całkowita siła głównego ciężarka, dodatkowego ciężarka, haka (urządzenia zaciskowego) i wtyczki testowej) do wtyczki testowej, a wtyczka powinna wyjść z gniazdka.



Struktura: To urządzenie składa się z urządzenia mocującego zainstalowanego pod górną płytą A, głównego ciężarka F, dodatkowego ciężarka G i wtyczki testowej C. Rama urządzenia jest kompatybilna z GB/T20234.1 Rysunek 5 i GB11918.4 Rysunek 102, w tym test obciążenia mechanicznego poziomego interfejsu ładowania poziomego, test urządzenia blokującego i test siły wkładania.
Uwaga: Przyjęto regulowany zacisk, który można przełączać w pionie i poziomie i może zaciskać różne produkty;zacisk D jest zastąpiony pierścieniem, który jest wygodniejszy w obsłudze i użytkowaniu;główny ciężar jest bezpośrednio przeciwwagą bez wspornika.





Parametry techniczneDoUrządzenie do badania siły wycofywania blokady gniazda przełącznika




AMaksymalna siła wyciągania

Maksymalna siła wyciągania gniazdka musi spełniać wymagania podane w tabeli 1.

Zastosuj maksymalną siłę wyciągania określoną w normie (suma ciężarka głównego, ciężarka dodatkowego, haka (zacisku) na wtyk pomiarowy, po upuszczeniu ciężarka dodatkowego z wysokości 50mm, wtyk powinien wyskoczyć z gniazda .

Użytkownik powinien wybrać odpowiednią masę do testu zgodnie z poniższą tabelą:



Typ próbki

(AC A)

Wycofanie

N

Główny ciężar

N

Waga dodatkowa

N

6-40 165 148,5 16,5
41-80 300 270 30
81-150 440 396 44
151-250 660 396+148,5+49,5 66

Typ próbki

(DC A)


Każdy 750 396+148,5+49,5+15 75
Klauzula 17.2 A
<59 150 135 15
60-99 275 247,5 27,5
100-125 400 270+90 40
Uwaga: Obciążnik główny zawiera już wtyk testowy i obciążnik haka


BMinimalna siła wyciągania

Włożyć miernik z minimalną siłą wyciągania określoną w normie (tj. trzpień probierczy (szpilka pojedyncza) spełniający wymagania tej normy, masa całkowita trzpienia powinna być równa wartości podanej w tabeli) do każdego pojedyncze gniazdo w gniazdku.Miernika nie wolno wyjmować z gniazda w ciągu 30 sekund.



Nominalna średnica sworznia

mm

Średnica miernika

mm +0 -0,01

Minimalna siła całkowita

N

5 4,80 2.5
6 5,80 5
7 6,80 5
8 7.80 10
10 9.80 15
12 11.80 20
Uwaga: Minimalna siła wyciągania obejmuje już wagę miernika


CCechy struktury

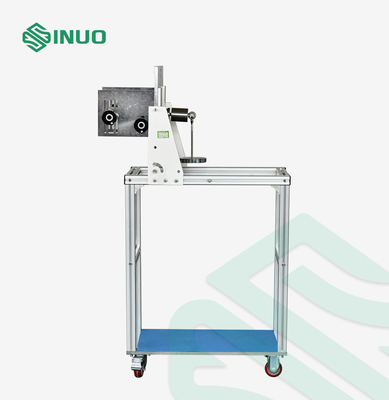

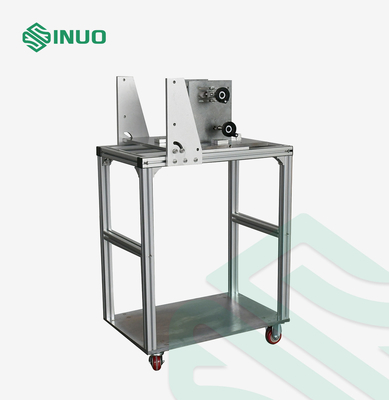

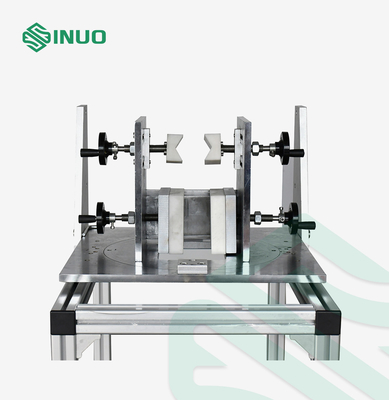

To urządzenie składa się głównie z uchwytu instalacyjnego, urządzenia mocującego, obciążnika głównego, obciążnika dodatkowego i wtyczki testowej.Bazując na doświadczeniu, zacisk pociągowy zamienia się w przeciwwagę, hak ciężarka podłącza się bezpośrednio do wtyku testowego i konfiguruje się uchwyt do trzymania próbki.Specyficzny kształt pokazano na rycinie 1.

IEC62196 Urządzenie do testowania siły wycofania blokady gniazda przełącznika EV 0





DWtyczka testowa

Wtyczka probiercza, zgodnie z odpowiednimi arkuszami norm, powinna mieć dokładnie oszlifowane styki ze stali hartowanej, o chropowatości powierzchni nieprzekraczającej 0,8 µm na ich długości czynnej i rozmieszczone w odległościach nominalnych, z tolerancją ± 0,05 mm .

Wymiary styków wtykowych lub odległość między powierzchniami stykowymi w przypadku innych typów styków wtykowych muszą być zgodne z minimalnymi wymiarami podanymi w odpowiednich arkuszach norm, z tolerancją+0,010mm

Wtyczki testowe nie są dołączone do tego urządzenia testowego, należy użyć tych wtyczek testowych, które klient już zamówił osobno, w następujący sposób:



NIE.: Standard Rysunek nr: Nazwa ILOŚĆ
1 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-I arkusz 1 Wtyczka testowa 1:32A,250 V AC WLOT POJAZDU 1
2 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-Ilb arkusz 1 Wtyczka pomiarowa 1:63 A, 480 V TRÓJFAZOWY LUB 70 A, 250 V JEDNOFAZOWY 1
3 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-Ild arkusz 1 WLOT 2 DO POJAZDU: 63 A, 480 V, TRÓJFAZOWY LUB 70 A, 250 V, JEDNOFAZOWY 1
4 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-Ilf arkusz 1 WLOT POJAZDU 3: 63 A, 480 V, TRÓJFAZOWY LUB 70 A, 250 V, JEDNOFAZOWY 1
5 IEC62196-2/Ed.3/CDV © IEC(E) ARKUSZ STANDARDOWY 2-Illa arkusz 1 Test-wtyczka 4: 16 A, 250 V JEDNOFAZOWA WTYCZKA Z 1 STYKIEM PILOTA 1
6 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-Illb arkusz 1 Wtyczka testowa 6: WTYCZKA JEDNOFAZOWA 32 A, 250 V Z 2 STYKAMI PILOTOWYMI 1
7 IEC62196-2/Ed.3/CDV © IEC(E) STANDARDOWY ARKUSZ 2-Illc arkusz 1 Wtyczka testowa 8: WTYCZKA TRÓJFAZOWA 63 A, 480 V Z 2 STYKAMI PILOTOWYMI 1
8 IEC62196-3/Ed.2/CDV © IEC(E) ARKUSZ STANDARDOWY 3-Ib
Arkusz 1
Sprawdź ZŁĄCZE POJAZDU 10 1
9 IEC62196-3/Ed.2/CDV © IEC(E) PŁYTY STANDARDOWE
KONFIGURACJA BB
ZŁĄCZE SAMOCHODOWE 250 A 900 V DC
STANDARDOWY ARKUSZ 3-Iia Arkusz 1
Sprawdź ZŁĄCZE POJAZDU 11 1
10 IEC62196-3/Ed.2/CDV © IEC(E) STANDARDOWY ARKUSZ 3-IIIa Arkusz 2 Sprawdź WLOT POJAZDU 12 1
11 IEC62196-3/Ed.2/CDV © IEC(E) STANDARDOWY ARKUSZ 3-Iva TRYBY WLOTU POJAZDU 2, 3 I 4 Arkusz 2 Sprawdź WLOT POJAZDU 13 1
12 IEC62196-3/Ed.2/CDV © IEC(E) STANDARDOWY ARKUSZ 3-Ivb WLOT POJAZDU WSZYSTKIE TRYBY Arkusz 1 Sprawdź WLOT POJAZDU 14 1


miKołki testowe

Kołki testowe nie są dołączone do tego urządzenia testowego, użyj tych kołków testowych, które klient już zamówił osobno, jak poniżej:



Nominalna średnica sworznia

mm

Średnica miernika

mm +0 -0,01

Minimalna siła całkowita

N

5 4,80 2.5
6 5,80 5
7 6,80 5
8 7.80 10
10 9.80 15
12 11.80 20
Uwaga: Minimalna siła wyciągania obejmuje już wagę miernika



Konfiguracja i szczegóły dlaUrządzenie do badania siły wycofywania blokady gniazda przełącznika




Konfiguracja miernika:

Wykonany z S136, kołek ma minimalną wartość standardowego rozmiaru, tolerancja wynosi +0,01 0 mm, odstęp wynosi ± 0,05 mm, a wykończenie to 0,8um
Maksymalna siła wyciągania 16 A pasująca do miernika nasadki*1;
Maksymalna siła wyciągania 32 A pasująca do miernika nasadki*1;
Maksymalna siła wyciągania przy prądzie stałym dopasowana do miernika nasadki*1;



Konfiguracja wagi:

165: 148,5 N obciążnik główny x1 + 16,5 N obciążnik dodatkowy x1;
300N: obciążnik główny 270N x1 + obciążnik dodatkowy 30N x1;
440N: 396N obciążnik główny x1 + 44N obciążnik dodatkowy x1;
660N: 594N obciążnik główny x1 + 66N obciążnik dodatkowy x1;
750N: 675N obciążnik główny x1 + 75N obciążnik dodatkowy x1;
Uwaga: Waga głównego ciężarka obejmuje wagę haka, a waga ciężarka jest realizowana przez superpozycję i kombinację.



Treść testu:

7.11.8: Test obciążenia mechanicznego interfejsu ładowania
7.15.1.1: Test urządzenia blokującego
7.17: Test siły wkładania (część siły wyciągania)

Czas trzymania testu: 60 s, podnośnik przesuwa tacę w górę iw dół, aby podnieść ciężar do osiągnięcia
Liczba testów: 4 razy, po jednym w każdym kierunku 90° wokół osi poziomej, ręcznie



Obciążenie testowe:

Pistolet ładujący AC: 100N
Pistolet ładujący prądem stałym: 140N
1,0 kg



Rysunek referencyjny testu:

IEC62196 Urządzenie do testowania siły wycofania blokady gniazda przełącznika EV 1
