IEC62196 Urządzenie do testowania siły wstawiania interfejsu ładowania pojazdów elektrycznych

IEC62196 Urządzenie do testowania siły wstawiania interfejsu ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1013A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	15 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-1 Ed.4CDV 2020

Zastosowane klauzule:

Punkt 14.1.5, 14.1.6

stacja testowa:

Pojedyncza stacja

Próbka badana:

Interfejs ładowania

Wtyczki testowe:

Dostosowane

Stosowane dane:

Rys. 13, Rys. 14

Stosowana tabela:

Tabela 5

Wysokość spadku:

5 cm

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

15 zestawów / miesiąc

Podkreślić:

Urządzenie do testowania siły wstawiania interfejsu ładowania

urządzenie do testowania siły wstawiania IEC62196

Opis produktu

IEC62196 Urządzenie do testowania siły wstawiania interfejsu ładowania pojazdu elektrycznego

Zgodne normy i klauzule dotUrządzenie do testowania siły wkładania interfejsu ładowania

IEC 62196-1:2020, punkt 14.1.5, 14.1.6, rys. 13, rys. 14.

IEC 62196-1:2014 punkt 17.2.

Parametry techniczneDoUrządzenie do testowania siły wkładania interfejsu ładowania

Stacja testowa	pojedyncza stacja
Konfiguracja wagi	Główny ciężar pistoletu ładującego AC: 9,2 kg
Wysokość spadku	Główny ciężar pistoletu ładującego prądem stałym: 13,2 kg
Wstaw pozycjonowanie początkowe	Dodatkowa waga: 0,8 kg
Osprzęt	Uwaga: Masa obciążnika głównego obejmuje masę uchwytu i drążka prowadzącego, a masa obciążnika jest realizowana przez superpozycję i kombinację
Czas wstrzymania testu	60s, podnośnik napędza tacę, aby podnieść ciężar do osiągnięcia
Obciążenie próbne	Kabel ładowania AC: 100N Pistolet ładujący prądem stałym: 140N 1,0 kg
Test	Podczas testu urządzenie blokujące musi być otwarte

Przegląd wyposażeniaDoUrządzenie do testowania siły wkładania interfejsu ładowania

Cel testu: Konstrukcja interfejsu ładowania powinna umożliwiać łatwe włożenie pistoletu ładującego oraz sprawdzenie, czy maksymalna siła potrzebna do włożenia pistoletu ładującego do gniazda urządzenia mieści się w zakresie określonym w normie.

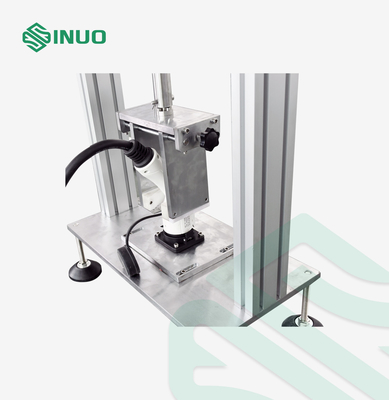

Zasada testu: Siła pistoletu ładującego włożona do gniazda: ustaw pistolet ładujący pionowo w dół, umieść główny ciężar zgodnie ze standardowymi wymaganiami na pistolecie ładującym, a następnie użyj ciężarka 0,8 kg, aby swobodnie spaść z wysokości 5 cm aby uderzyć w główny ciężar, pistolet ładujący należy włożyć do gniazda do pozycji wymaganej przez styk

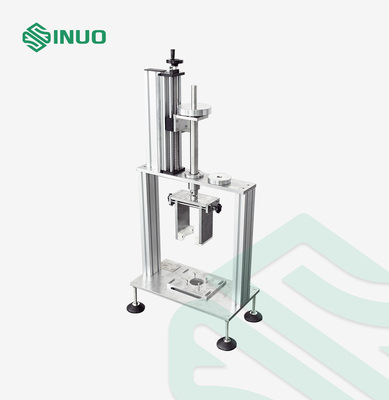

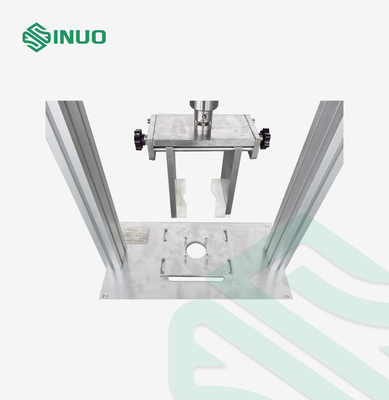

Struktura wyposażenia: To urządzenie składa się z płyty bazowej A do montażu gniazda, urządzenia mocującego pistolet ładujący, obciążnika głównego F i obciążnika dodatkowego G.
Uwaga: przyjęto regulowane mocowanie centrujące, które może pomieścić wszystkie rodzaje pistoletów ładujących

Cechy struktury

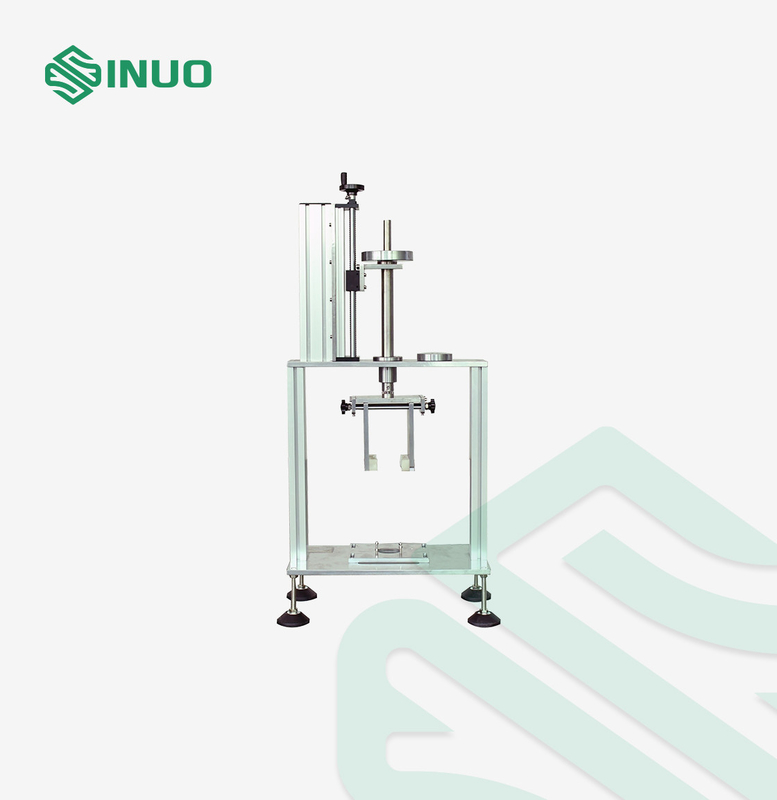

To urządzenie składa się głównie z uchwytu instalacyjnego, urządzenia mocującego, obciążnika głównego, obciążnika dodatkowego i wtyczki testowej.Bazując na doświadczeniu, zacisk pociągowy zamienia się w przeciwwagę, hak ciężarka podłącza się bezpośrednio do wtyku testowego i konfiguruje się uchwyt do trzymania próbki.Specyficzny kształt pokazano na rycinie 1.

IEC62196 Urządzenie do testowania siły wstawiania interfejsu ładowania pojazdów elektrycznych 0
