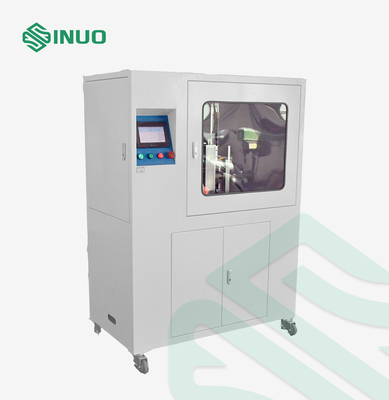

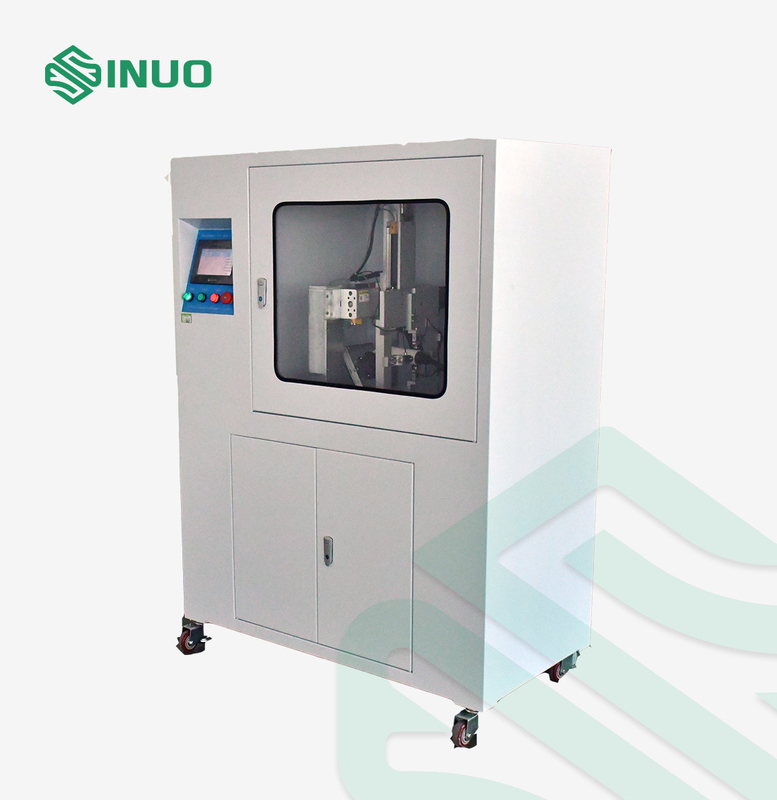

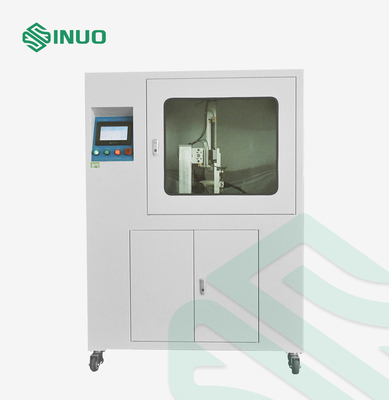

IEC62196-3 Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdów elektrycznych

IEC62196-3 Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1017
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

IEC 62196-3, punkt 36.3

Metoda operacji:

Obsługa ekranu dotykowego

Metoda kontroli:

Sterowanie PLC

stacja testowa:

Pojedyncza stacja

Tryb jazdy:

Siłownik

Zastosowana siła:

100N

Czas trzymania:

0-999,9 s

Czas przerwy:

0-999,9 s

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

10 zestawów / miesiąc

Podkreślić:

Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdu

Aparat do testowania niewspółosiowości interfejsu IEC62196-3

Opis produktu

IEC62196-3 Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdów elektrycznych

Zgodne normy i klauzule dlaUrządzenie do testowania niewspółosiowości interfejsu ładowania

To urządzenie do testowania niewspółosiowości jest zgodne z normą IEC62196-3, punkt 36.3, rysunek 18.

Przegląd wyposażeniaDlaUrządzenie do testowania niewspółosiowości interfejsu ładowania

Próbki i ograniczenia: interfejs ładowania.

Cel testu: służy do przykładania sił w górę, w dół, w lewo i w prawo do punktu chwytu pistoletu ładującego, do symulacji operacji przesunięcia, której jest poddawany podczas normalnego użytkowania, oraz do sprawdzenia jego wytrzymałości na ściskanie we wszystkich kierunki.

Zasada testu: Użyj serwomotoru do napędzania manipulatora, aby zrealizować sekwencyjne przyłożenie siły w czterech kierunkach -X + X-Y + Y, a wartość siły i czas interwału są zgodne ze standardowymi wymaganiami.

Wymiary sprzętu: 1100×700×1400 (mm) W×D×H, waga sprzętu: 260kg.

Zasilanie: AC220V±10%/50-60Hz, temperatura pracy 5-35℃, wilgotność 30%-90%.

Parametry techniczneDlaUrządzenie do testowania niewspółosiowości interfejsu ładowania

Moc	Dostosowane zgodnie z wymaganiami
Metoda kontroli	Sterowanie PLC, obsługa ekranu dotykowego
Stacja	Pojedyncza stacja
Siła	100N (Monitorowanie czujnika wartości siły, automatyczne sterowanie systemem)
Czas utrzymywania siły	0-999,9 s
Czas przerwy	0-999,9 s
Kierunek przyłożenia siły	-X, +X, -Y, +Y
Wspornik do mocowania próbek	Wysokość 1000 mm od podłoża
Wymiary gabarytowe sprzętu	1100 mm × 400 mm × 1500 mm, 260 kg

Detale

To urządzenie jest zgodne z następującymi standardowymi rysunkami:

IEC62196-3 Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdów elektrycznych 0

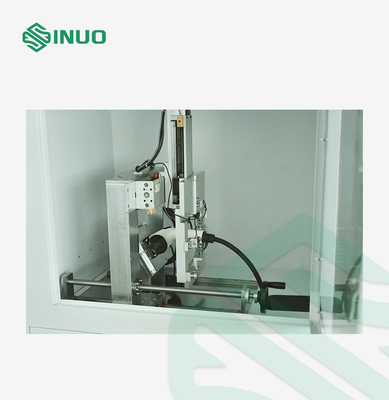

Mechanizm przyłożenia siły

IEC62196-3 Urządzenie do testowania niewspółosiowości interfejsu ładowania pojazdów elektrycznych 2
