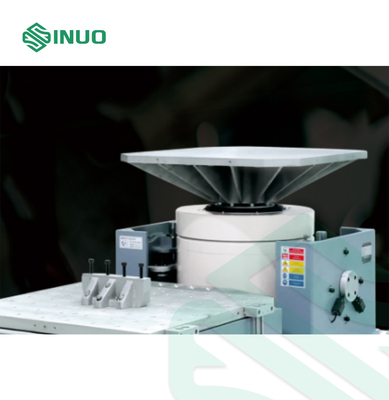

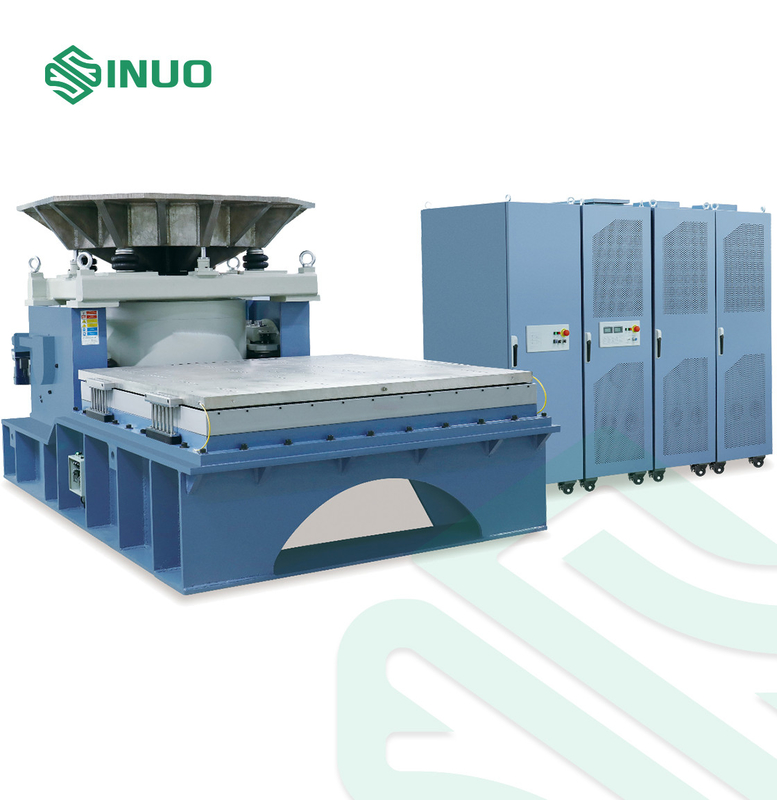

MIL-STD810G Chłodzona wodą maszyna do testowania drgań elektromagnetycznych

MIL-STD810G Chłodzona wodą maszyna do testowania wibracji elektromagnetycznych

Przegląd sprzętu

Testowanie wibracji polega na ekscytowaniu lub szokowaniu komponentu lub urządzenia w celu sprawdzenia, jak zareaguje w rzeczywistym środowisku.Zakres zastosowań testów wibracyjnych jest niezwykle szeroki, począwszy od produktów przemysłowych, takich jak płytki drukowane, samoloty, statki, rakiety, pociski, samochody i sprzęt gospodarstwa domowego.

Laberton może zapewnić cały program wzbudzenia i testowania oraz udowodnić jakość produktów zgodnie z normami krajowymi i międzynarodowymi, takimi jak GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Wzór doboru maszyny wibracyjnej i schemat budowy generatora drgań

Warunki testowe dostarczone przez firmę klienta;

Typ testu: Przemiatanie sinusoidalne;Losowy;Klasyczny szok;

Zakres odpowiedzi częstotliwościowej: 1-2700 Hz

Wzór: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)

Parametry techniczne

Wprowadzenie technologii i funkcji produktu

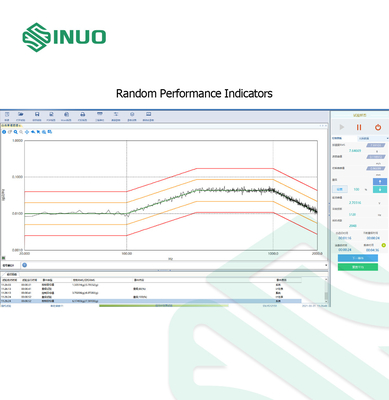

Losowe wskaźniki wydajności

Funkcja losowego sterowania VCS5X zapewnia szybką i precyzyjną kontrolę losowych wibracji.Algorytm sterowania adaptacyjnego oparty na funkcji przenoszenia może szybko reagować na nieliniowość układu, punkt drgań rezonansowych i zmianę obciążenia dynamicznego, znacznie poprawiając dokładność jego sterowania i uzyskując krótki czas pętli.

Metoda kontroli

Metoda wyrównywania: funkcja przenoszenia

Pętla sterowania: Sterowanie adaptacyjne oparte na aktualizacji funkcji przenoszenia, które może szybko reagować na zmiany nieliniowości systemu, punkty drgań rezonansowych i obciążenia dynamiczne

kontrolować wydajność

Zakres dynamiki: 90dB

Dokładność sterowania: ±1dB

Czas zamkniętej pętli: typowa wartość 100mS

sygnał napędowy

Ciągły losowy sygnał Gaussa.

Parametry kontrolne

Zakres częstotliwości: od 0 do 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Rozdzielczość: 100, 200, 400, 800, 1600, 3200, 6400 linii widmowych

Strategia sterowania: sterowanie jednokanałowe, sterowanie ważone, wartość maksymalna, wartość minimalna

Liczba stopni swobody (DOF): 12~3160

Współczynnik przycinania (ścinanie sigma): 2 ~ 100

Szybkość układania: Brak, 50%, 75%

Spektrum docelowe

Punkt przecięcia: zdefiniowany przez wielkość lub nachylenie, liczba punktów przecięcia nie jest ograniczona

Obliczanie punktu rozgraniczającego: automatycznie oblicza wartość częstotliwości rozgraniczającej każdego segmentu.

Spektrum tolerancji: Zdefiniuj linię alarmu i linię przerwania w dB lub% w stosunku do widma docelowego

Kontrola ważności: Automatycznie sprawdza ważność zdefiniowanych punktów przecięcia

Limit tolerancji RMS: obliczany automatycznie na podstawie spektrum tolerancji lub ustawiany ręcznie przez użytkownika.

Obliczanie RMS: Automatyczne obliczanie wartości RMS przemieszczenia, prędkości i przyspieszenia oraz szacunkowych wartości szczytowych.

Regulacja RMS: Dostosuj wartość RMS ręcznie lub ustawiając konwersję decybeli.

Rodzaj przyspieszenia: logarytmiczny, dB

Jednostki inżynieryjne: imperialne, metryczne

Wyświetlacz: Automatycznie wyświetla widmo referencyjne z granicami tolerancji ustawionymi zgodnie z widmem referencyjnym.

Wstępny test

Poziom przed testem: 0,1 ~ 100%

Prędkość początkowa: szybka, wolna

Napęd początkowy: początkowe napięcie rozruchowe zdefiniowane przez użytkownika

Maksymalny limit napędu: Zdefiniowane przez użytkownika maksymalne napięcie napędu dla testu wstępnego

Plan uruchomienia testowego

Zdarzenia testowe: wielkość i dynamiczny czas działania

Sprawdzanie przerwań: wyłączone, włączone

Pętla sterowania: pętla otwarta, pętla zamknięta

Przechowuj wyniki: bitmapa ekranu, aktywne okienko, wszystkie panele, automatycznie przechowują zdefiniowaną treść

Generuj raporty z testów: prosty raport, pełny raport

Wstrzymaj eksperyment: ustaw czas wstrzymania

Pętla: ustaw początek i koniec pętli oraz liczbę pętli

Uruchom sekwencję testową: przełączaj i uruchamiaj wiele testów po kolei

Bezpieczeństwo

Kontrola przerw w linii: Automatycznie sprawdź liczbę linii poza tolerancją i porównaj z dopuszczalną wartością, współczynnik przerw w linii wynosi 0 ~ 1

Limit wartości skutecznej: Sprawdź, czy wartość skuteczna regulacji przekracza ustawiony limit maksymalny i minimalny

Ręczne przerwanie: Użytkownik może zatrzymać test przyciskiem „Stop” na panelu sterowania i przyciskiem „Przerwij” na panelu przednim skrzynki sterującej

Uruchom: najszybszym sposobem jest naciśnięcie przycisku „Przerwij”, aby przerwać test wykonywany bezpośrednio przez sprzęt.

Wartości graniczne tabeli wibracyjnej: maksymalne przyspieszenie, prędkość, przemieszczenie.

Test wstępny: użyj sygnałów o małej skali, aby sprawdzić pętlę sterowania systemem i wydajność systemu, przetestować funkcję transferu systemu itp.

Test: Ciągłe automatyczne wykrywanie otwartej pętli, kontrola przeciążenia, alarm, kontrola pasma tolerancji przerwań, kontrola limitu przerwań RMS, start, stop i zmiana wielkości z szybkością określoną przez użytkownika, limit sygnału sterującego.

Pływające widmo docelowe: gdy zmienia się wielkość, widmo docelowe, alarm i tolerancja przerwań podążają za bieżącą zmianą wielkości i automatycznie sprawdzają liczbę linii poza tolerancją w teście wielkości prądu

Czułość w pętli otwartej: niewrażliwa, normalna, wrażliwa.

Obsługa ręczna podczas testu

Uruchom otwarte akcje: zatrzymaj lub rozpocznij test, wstrzymaj lub wznów test

Regulacja poziomu: zwiększ lub zmniejsz poziom ręcznie lub ustaw poziom bezpośrednio

Uruchom skok: ręczne przejście do następnego zdarzenia w harmonogramie

Uruchomienie operacji sterującej: ważne lub nieważne dla wykrywania przerwań, sterowania w pętli otwartej lub zamkniętej

Operacje na wyświetlaczu: dodaj/usuń kursor, dodaj/usuń okno, zmień zawartość wyświetlacza lub interfejs itp.

Raport z testu: wygeneruj raport z testu WORD/PDF

Kursory szczytów/dolin: automatyczne wykrywanie i oznaczanie szczytów/dolin

Zwykły kursor: pojedynczy kursor, podwójny kursor, odczytaj X, Y pozycji wskazywanej przez kursor

Kursory harmoniczne: zaznaczają harmoniczne

Wyświetlanie stanu online

Kluczowe parametry: wielkość prądu, wartość szczytowa napięcia sterującego, przyspieszenie celu, prędkość, wartość przemieszczenia i wartość RMS kontrolowanego przyspieszenia

Czas: całkowity czas pracy, czas pełnej skali, aktualny czas skali, pozostały czas

Aktualny stan: pauza, test wstępny, uruchomienie testowe, alarm i przerwanie testu itp.

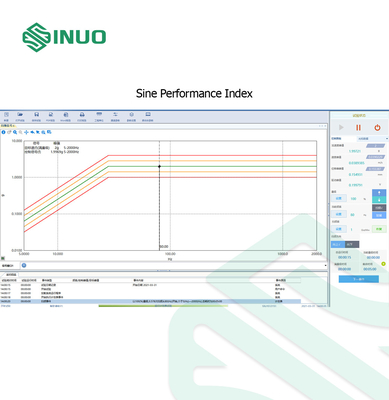

Indeks wydajności sinusoidalnej

System kontroli sinusoidalnej VCS wykonuje skuteczne przemiatanie częstotliwości sinusoidalnej i kontrolę stałej częstotliwości, generując ciągłą falę sinusoidalną o częstotliwości od 1 Hz do 10000 Hz.Sygnał sterujący wytwarza prawdziwie analogowe przemiatanie.Adaptacyjny algorytm sterowania oparty na aktualizacji amplitudy sygnału sinusoidalnego może szybko reagować na zmiany w systemie i charakteryzuje się wysoką precyzją sterowania i zakresem dynamiki sterowania.

Metoda kontroli

Metoda wyrównywania: funkcja przenoszenia

Pętla sterowania: sterowanie adaptacyjne oparte na aktualizacji amplitudy sygnału sinusoidalnego, które może szybko reagować na zmiany nieliniowości systemu, punkty drgań rezonansowych i obciążenia dynamiczne

Kontroluj wydajność

Zakres dynamiki: 110dB

Czas pętli zamkniętej: 10 ms

Sygnał napędowy: zapewnia sygnał sinusoidalny o jakości analogowej

Zniekształcenie przebiegu: <0,3%

Stosunek sygnału do szumu większy niż 100 dB

Rozdzielczość częstotliwości: 0,01%

Parametry kontrolne

Strategia sterowania: sterowanie jednokanałowe, sterowanie ważone, wartość maksymalna, wartość minimalna

Tryb pracy: ręczny, automatyczny

Proporcjonalna szerokość pasma filtra: proporcjonalna szerokość pasma, stała szerokość pasma

Czujnik przemieszczenia - filtr dolnoprzepustowy: 0,1~18750 Hz

Rozdzielczość w dziedzinie czasu: ≥10 ms

Szybkość początkowa: 1 ~ 120 dB

Częstotliwość przemiatania liniowego: 0,01 ~ 6000 Hz/min

Częstotliwość przemiatania logarytmicznego: 0,01 ~ 100 października/min,

Zakres częstotliwości: 1 Hz ~ 10000 Hz

Parametry przemiatania

Tryb przemiatania częstotliwości: liniowy, logarytmiczny

Czas trwania przemiatania: czasy przemiatania częstotliwości, czas

Szybkość przemiatania: Szybkość przemiatania można ustawić dla każdego zdarzenia przemiatania

Kierunek początkowy: góra, dół

Ustawienie częstotliwości: dolna częstotliwość graniczna, dolna częstotliwość graniczna, częstotliwość początkowa

Parametry rezydenta

Częstotliwość: ustaw częstotliwość przerwy

Czas trwania: liczba przeciągów, czas

Spektrum docelowe

Rozdzielczość: maksymalnie 4096 punktów

Punkt przecięcia: zdefiniowany przez wielkość lub nachylenie, liczba punktów przecięcia nie jest ograniczona

Wielkość: przyspieszenie, prędkość, przemieszczenie

Nachylenie: stałe przyspieszenie, stała prędkość, stałe przemieszczenie

Spektrum tolerancji: Zdefiniuj linię alarmu i linię przerwania w dB lub% w stosunku do widma docelowego

Kontrola ważności: Automatycznie sprawdza ważność zdefiniowanych punktów przecięcia

Obliczanie wartości szczytowych: automatycznie oblicza wartość szczytową przemieszczenia, prędkości i przyspieszenia.

Jednostki inżynieryjne: imperialne, metryczne

Wyświetlacz: Automatycznie wyświetla widmo referencyjne z granicami tolerancji ustawionymi zgodnie z widmem referencyjnym.

Obliczanie punktu rozgraniczającego: automatycznie oblicza wartość częstotliwości rozgraniczającej każdego segmentu.

Rodzaj przyspieszenia: logarytmiczny, dB

Rozpocznij test

Prędkość początkowa: szybka, wolna

Napęd początkowy: początkowe napięcie rozruchowe zdefiniowane przez użytkownika

Maksymalny limit napędu: Rosnące maksymalne napięcie napędu dla testów zdefiniowanych przez użytkownika

Plan uruchomienia testowego

Zdarzenia testowe: zamiatanie, zatrzymanie, krok

Sprawdzanie przerwań: wyłączone, włączone

Pętla sterowania: pętla otwarta, pętla zamknięta

Pętla: ustaw początek i koniec pętli oraz liczbę pętli

Wstrzymaj eksperyment: ustaw czas wstrzymania

Przechowuj wyniki: bitmapa ekranu, aktywne okienko, wszystkie panele, automatycznie przechowują zdefiniowaną treść

Generuj raporty z testów: prosty raport, pełny raport

Uruchom sekwencję testową: przełączaj i uruchamiaj wiele testów po kolei

Obsługa ręczna podczas testu

Uruchom otwarte akcje: zatrzymaj lub rozpocznij test, wstrzymaj lub wznów test

Regulacja poziomu: zwiększ lub zmniejsz poziom ręcznie, możesz także ustawić poziom bezpośrednio

Sterowanie przemiataniem częstotliwości: zmiana częstotliwości, zwiększanie/zmniejszanie częstotliwości, zmiana kierunku przemiatania, ręczne ustawianie częstotliwości

Kierunek przemiatania: zmiana kierunku przemiatania

Uruchom skok: ręczne przejście do następnego zdarzenia w harmonogramie, ręczne przejście do następnego harmonogramu

Uruchomienie operacji sterującej: ważne lub nieważne dla wykrywania przerwań, sterowania w pętli otwartej lub zamkniętej

Operacje na wyświetlaczu: dodaj/usuń kursor, dodaj/usuń okno, zmień zawartość wyświetlacza lub raport interfejsu itp.

Raport z testu: wygeneruj raport z testu WORD/PDF

Wyświetlanie stanu online

Kluczowe parametry: wielkość prądu, wartość szczytowa napięcia sterującego, amplituda przyspieszenia docelowego i kontrolowanego

Czas: całkowity czas działania, czas działania w pełnej skali, aktualny czas skali, pozostały czas

Aktualny stan: przerwa, test wstępny, uruchomienie testowe, alarm i przerwanie testu itp.

bezpieczeństwo

Ręczne przerwanie: Użytkownik może zatrzymać przebieg testu za pomocą przycisku „Stop” na panelu sterowania i przycisku „Przerwij” na panelu przednim skrzynki sterującej.Najszybszym sposobem jest naciśnięcie przycisku „Przerwij”, aby bezpośrednio przerwać testowanie sprzętu.

Wartości graniczne tabeli wibracyjnej: maksymalne przyspieszenie, prędkość, przemieszczenie.

Test: ciągłe automatyczne wykrywanie otwartej pętli, kontrola przeciążenia, alarm, kontrola pasma tolerancji przerwań, start, zatrzymanie i zmiana wielkości z szybkością określoną przez użytkownika, limit sygnału sterującego.

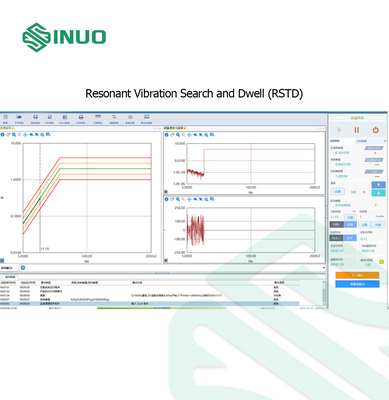

Wyszukiwanie i przebywanie wibracji rezonansowych (RSTD)

VCS Resonant Vibration Search and Dwell zapewnia funkcje wyszukiwania i przebywania rezonansu.Unikalny algorytm śledzenia systemu może szybko i dokładnie śledzić częstotliwość drgań rezonansowych.Wyszukiwanie i zatrzymanie drgań harmonicznych obejmuje wszystkie wskaźniki kontroli sinusoidalnej, a także obejmuje następujące indeksy.

Wyszukiwanie rezonansowe

Funkcja transferu: dowolna para kanałów wejściowych lub test pomiędzy kanałem wejściowym a kanałem sterującym

Zakres wyszukiwania: wybierane przez użytkownika częstotliwości początkowe i końcowe w zakresie częstotliwości zdefiniowanym przez widmo referencyjne

Szybkość przemiatania: domyślna szybkość skanowania, dedykowana szybkość skanowania określona przez użytkownika

Kryteria detekcji: identyfikacja rezonansu na podstawie wartości q, amplitudy funkcji przenoszenia lub obu

Zamieszkać

Tryb testowy: dwa tryby: 1) pobyt podczas wyszukiwania rezonansowego;2) po zakończeniu wyszukiwania pobyt według listy pobytów, tryb ten pozwala na modyfikację listy pobytów

Tryb zatrzymania: przerwa ze stałą częstotliwością, przerwa ze śledzeniem

Czas przebywania przy stałej częstotliwości: czas, liczba cykli;lub współczynnik dryftu amplitudy

Kryteria śledzenia pobytu: osiągnięcie określonego czasu lub liczby cykli;przesunięcie częstotliwości wibracji rezonansowych (częstotliwość w Hz lub procent);współczynnik odchylenia amplitudy rezonansu (całkowite przesunięcie lub przesunięcie w określonym przedziale czasu)

Plan uruchomienia testowego

Wyszukiwanie rezonansowe: zdefiniuj i wykonaj zdarzenia wyszukiwania rezonansowego

Przerwa rezonansowa: zdefiniuj i wykonaj zdarzenia zatrzymania odpowiadające wyszukiwaniu drgań harmonicznych

Szukaj zatrzymania: wykonanie zatrzymania natychmiast po wyszukaniu punktu drgań rezonansowych

Wyświetlacz sygnału

Rekordy wyszukiwania: te same rekordy wyszukiwania wibracji harmonicznych i rekordy operacji związanych z przebywaniem

Lista przebywania: lista wszystkich punktów częstotliwości rezydentnych i odpowiadająca im amplituda, faza, wartość q itp.

Wykres amplitudy: amplituda funkcji przenoszenia w funkcji krzywej zmian częstotliwości

Diagram fazowy: krzywa funkcji przenoszenia fazy w funkcji częstotliwości

Bezpieczeństwo

Ręczne przerwanie: Użytkownik może zatrzymać przebieg testu za pomocą przycisku „Stop” na panelu sterowania i przycisku „Przerwij” na panelu przednim skrzynki sterującej.Najszybszym sposobem jest naciśnięcie przycisku „Przerwij”, aby bezpośrednio przerwać testowanie sprzętu.

Wartości graniczne tabeli wibracyjnej: maksymalne przyspieszenie, prędkość, przemieszczenie.

Test: ciągłe automatyczne wykrywanie otwartej pętli, kontrola przeciążenia, alarm, kontrola pasma tolerancji przerwań, start, zatrzymanie i zmiana wielkości z szybkością określoną przez użytkownika, limit sygnału sterującego.

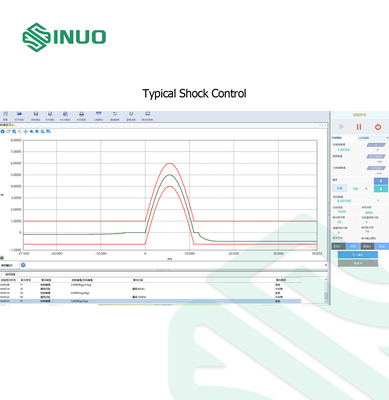

Typowa kontrola wstrząsów

Typowa kontrola wstrząsów zapewnia funkcję testu udarowego klasycznego kształtu fali uderzeniowej, przyjmuje algorytm sterowania adaptacyjnego w oparciu o funkcję przenoszenia, może szybko reagować na nieliniowość systemu i zmianę obciążenia dynamicznego, a także ma duże zdolności adaptacyjne systemu i wysoką precyzja sterowania.

Metoda kontroli

Metoda wyrównywania: funkcja przenoszenia

Pętla sterowania: sterowanie adaptacyjne oparte na aktualizacji funkcji przenoszenia, które może szybko reagować na nieliniowość systemu i zmianę obciążenia dynamicznego

Kontroluj wydajność

Zakres dynamiki: 90dB

Definicja impulsu

Typ impulsu: półsinus, ząb piłokształtny z przednim szczytem, ​​ząb piłokształtny z tylnym szczytem, ​​trójkąt, prostokąt, trapez, Haversine.

Czas trwania impulsu: 0,5 ~ 3000 ms

Amplituda impulsu: użytkownik może wprowadzić amplitudę impulsu w zależności od potrzeb

Zakres częstotliwości: 0 ~ 18750 Hz

Jednostka: imperialna, metryczna

Kompensacja impulsu

Metoda kompensacji: kompensacja impulsu przedniego i tylnego, kompensacja impulsu przedniego, kompensacja impulsu końcowego

Przebieg kompensacyjny: półsinus, prostokątny, prostokątny harmoniczny

Amplituda impulsu wstępnego: 1 ~ 100%

Po amplitudzie impulsu: 1 ~ 100%

Tolerancja

Typ: MIL-STD810G, IEC60068227, GJB150A, norma ISO, limit kontroli przerwań zdefiniowany przez użytkownika.

Parametry kontrolne

Tryb pracy: ręczny, automatyczny

Kanał sterujący: sterowanie jednokanałowe, sterowanie ważone

Interwał impulsów: Określa odstęp czasu pomiędzy dwoma impulsami

Średnia: 1 ~ 10

Wstępny test

Poziom przed testem: 0,1 ~ 100%

Prędkość początkowa: szybka, wolna

Napęd początkowy: początkowe napięcie rozruchowe zdefiniowane przez użytkownika

Maksymalny limit napędu: Zdefiniowane przez użytkownika maksymalne napięcie napędu dla testu wstępnego

Uruchomienie planu testów

Zdarzenia testowe: wielkość i liczba impulsów

Sprawdzanie przerwań: wyłączone, włączone

Pętla sterowania: pętla otwarta, pętla zamknięta

Przechowuj wyniki: bitmapa ekranu, aktywne okienko, wszystkie panele, automatycznie przechowują zdefiniowaną treść

Generuj raporty z testów: prosty raport, pełny raport

Wstrzymaj eksperyment: ustaw czas wstrzymania

Pętla: ustaw początek i koniec pętli oraz liczbę pętli

Polaryzacja impulsu: do przodu, do tyłu

Bezpieczeństwo

Wykrywanie otwartej pętli: automatyczne wykrywanie otwartej pętli sterowania

Sygnał wejściowy: otwarta pętla kanału wejściowego, kontrola przeciążenia

Kontrola przerw w linii: Automatycznie sprawdź liczbę linii poza tolerancją i porównaj z dopuszczalną wartością, współczynnik przerw w linii wynosi 0 ~ 1

Tolerancja: MIL-STD810 (norma wojskowa USA), norma ISO, limit kontroli przerwań zdefiniowany przez użytkownika.

Przycisk przerwania: przerwanie testu uruchamianego bezpośrednio przez sprzęt

Ograniczenia wibratora: maksymalne przyspieszenie, prędkość, przemieszczenie

Limit sygnału sterującego: ogranicza wartość szczytową sygnału sterującego

Czułość w pętli otwartej: niewrażliwa, normalna, wrażliwa.

Obsługa ręczna podczas testu

Uruchom otwarte akcje: zatrzymaj lub rozpocznij test, wstrzymaj lub wznów test

Regulacja wielkości: ręcznie wykonaj krok, aby zwiększyć lub zmniejszyć wielkość, bezpośrednio ustaw wielkość

Uruchom skok: ręczne dostosowanie do następnego zdarzenia w harmonogramie

Uruchomienie operacji sterującej: ważne lub nieważne dla wykrywania przerwań, sterowania w pętli otwartej lub zamkniętej

Operacje na wyświetlaczu: dodaj/usuń kursor, dodaj/usuń okno, zmień zawartość wyświetlacza lub raport interfejsu itp.

Raport z testu: wygeneruj raport z testu WORD/PDF

Impuls uderzeniowy: ręcznie wyprowadź impuls uderzeniowy, zmień polaryzację impulsu

Wyświetlanie stanu online

Kluczowe parametry: wielkość prądu, wartość szczytowa napięcia sterującego, wartość szczytowa docelowego i kontrolowanego przyspieszenia oraz wartość RMS

Czas: liczba impulsów wyjściowych, liczba pozostałych impulsów, liczba impulsów poziomu prądu, liczba impulsów pełnego poziomu

Aktualny stan: pauza, test wstępny, uruchomienie testowe, alarm i przerwanie testu itp.
