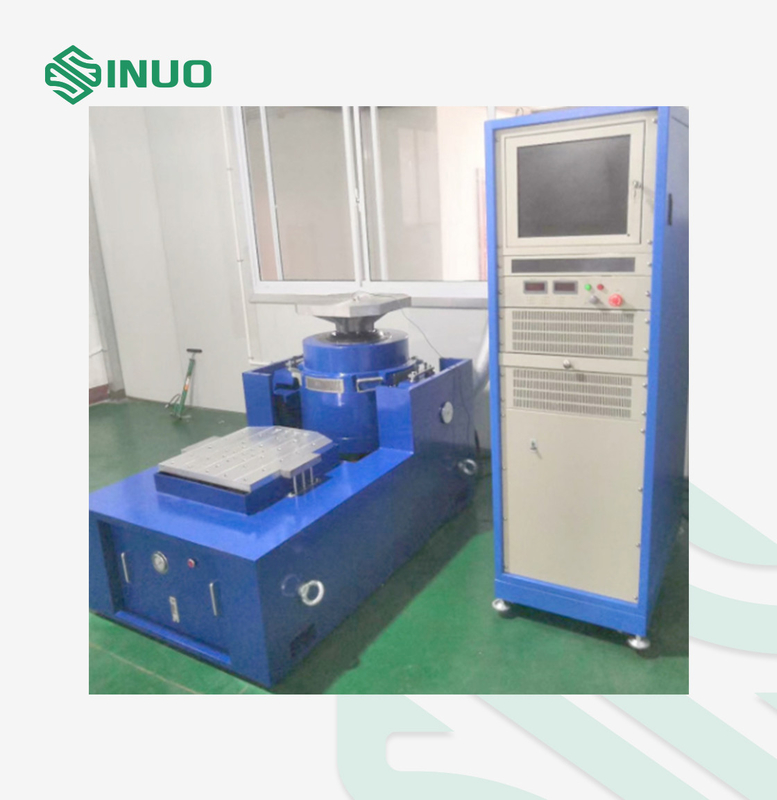

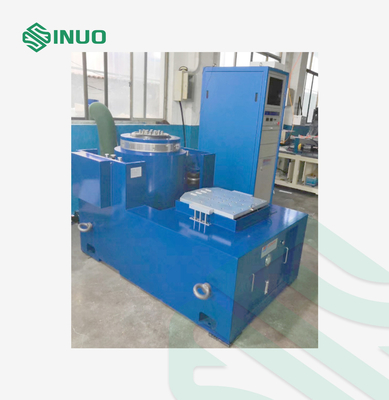

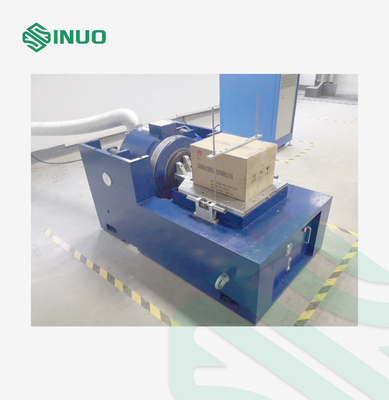

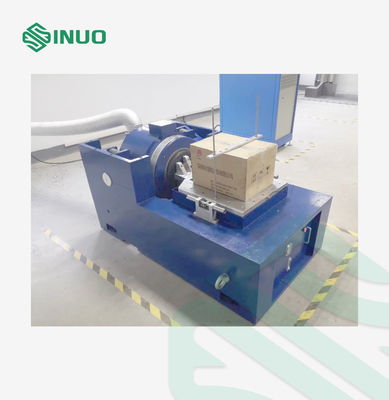

IEC60068-2-78 Maszyna do badania wibracji elektromagnetycznych

IEC60068-2-78 Maszyna do badania wibracji elektromagnetycznych

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV322HG120VT120.GP.VCS-2
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maksymalne przemieszczenie:

76 mm str

Maksymalna prędkość:

2,0 m/s

Maksymalne przyspieszenie:

90g

Ładunek:

400 kg

Średnica cewki ruchomej:

Ф320 mm

ciężar cewki ruchomej:

25 kg

Wyciek strumienia:

＜10 gausów

Dopuszczalny moment ekscentryczny:

500 Nm

Szczegóły pakowania:

Pakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Klasyczna maszyna do badania drgań elektromagnetycznych w wyniku wstrząsów

Maszyna do testowania bezprzewodowych wibracji elektromagnetycznych

IEC60068-2-78 Maszyna do badania drgań elektromagnetycznych

Opis produktu

IEC60068-2-78 Maszyna do badania drgań elektromagnetycznych

Zgodne z normami i klauzulami

zgodnie z normami krajowymi i międzynarodowymi, takimi jak GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Przegląd produktu

Badanie drgań to działanie pobudzające lub wstrząsające komponentem lub urządzeniem, aby zobaczyć, jak zareaguje w rzeczywistym środowisku.z wyrobów przemysłowych, takich jak płyty obwodowe, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Parametry techniczne

A20T34 Parametry generatora pobudzenia elektromagnetycznego
Maksymalna siła pobudzenia sinusobowego	2200Kg.f szczyt
Maksymalna przypadkowa siła podniecająca	2200Kg.f rms
Maksymalna siła pobudzenia w wyniku uderzenia	4400Kg.f
Zakres częstotliwości	1 ‰ 3000 Hz
Maksymalne przesunięcie	76 mm p-p
Maksymalna prędkość	2.0m/s
Maksymalne przyspieszenie	90 g
Częstotliwość rezonansowa pierwszego rzędu	3200 Hz±5%
Ładunek użyteczny	400 kg
Częstotliwość izolacji drgań	20,5 Hz
Średnica przesuwanej cewki	Ф320 mm
Masę cewki ruchomego	25 kg
Żuraw na stole.	17 × M10
Wyciek strumienia	< 10 gaussów
Dopuszczalny moment ekscentryczny	500 N.m.
Wielkość sprzętu	L 1200 mm × W 870 mm × H 1100 mm (tabelka pionowa)
Masa sprzętu	1700Kg (z wyłączeniem poziomego schodowego stołu)
cyfrowy wzmacniacz mocy przełącznikowej LA-22K
Moc wyjściowa	22 KVA
Napięcie wyjściowe	100 V
Prąd wyjściowy	220A
Wydajność wzmacniacza	≥ 90%
SNR	> 75 dB
Zniekształcenie harmoniczne	00,5% THD @ 500Hz
Zakres sygnału wejściowego	± 10 Vszczyt
Stabilność prądu stałego wyjściowego	< 5mVdc
Masa wzmacniacza	500 kg
Rozmiar wzmacniacza	W 880 mm × D 580 mm × H 1520 mm
System ochrony serwo
Funkcja	Temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad prąd, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejściowej
Cyfrowy sterownik wibracji VCS-2
Konfiguracja sprzętu	2 jednoczesne kanały wejścia, 1 kanał wyjścia
Moduł funkcji sterowania	Sine, przypadkowy, klasyczny szok
Komputer sterujący	Oryginalny komputer Acer z 17-calowym monitorem LCD, klawiaturą/myszą optyczną
Oprogramowanie	Angielskie działanie, analiza domeny czasu i domeny częstotliwości, źródło sygnału, analiza przepływu częstotliwości sinus, itp. Może automatycznie generować raporty z testów WORD.przechowywanie sygnałów i danych, oraz ustawić parametry badawcze i funkcje analizy.
System operacyjny	System Windows 10
Czujnik przyspieszenia LAB	Zakres częstotliwości: 1-12000 Hz Wskaźnik czułości: Zakres temperatury: -24 - 250°C
VT120 pionowa tabela przedłużania
Materiał	Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	1200 mm × 1200 mm
Stałe otwory	M10 rękaw śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie
Wielkość użytkowania górnej granicy	350 Hz, losowo 2000 Hz
Waga	Około 120 kg.

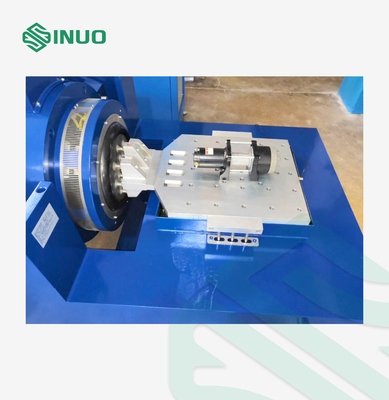

HG120 poziomy stół przesuwny z oliwą
Materiał	Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	1200 mm × 1200 mm
Stałe otwory	M10 rękaw śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie
Wielkość użytkowania górnej granicy	Sine 2000 Hz, Random 2000 Hz
Waga	Około 227 kg (bez głowicy łącznikowej)
B752S wentylator chłodzący ((Włącznie z tłumikiem)
Moc wentylatora	7.5 kW
Przepływ wentylatora	22 m3/min
Wymagania elektryczne
Zasilanie	3-fazowe 380V/50Hz, 35 KVA
Powietrze sprężone	00,6Mpa
Odporność ziemi	≤4Ω
