IEC60068-2-2 Wibracjonalny wstrząsacz z urządzeniem do badań w komorze klimatycznej -40°C+180°C

IEC60068-2-2 Wibracjonalny wstrząsacz z urządzeniem do badań w komorze klimatycznej -40°C+180°C

Zgodne z normami i klauzulami

IEC 60068-2-1:2007 Badania środowiskowe dla urządzeń elektrycznych i produktów elektrycznych - Część 2-1: Badania - Badanie A: zimno, IDT

IEC60068-2-2: 2007 Badania środowiskowe-część 2-1:Próby-Próba B-suche ciepło, IDT

IEC60068-2-30:2005 Badania środowiskowe-część 2-30:Próby-Próba Db.: wilgotność cieplna, cykliczny (cykl 12h+12h),IDT

IEC60068-2-78:2001 Badania środowiskowe-część 2-78:Próby-kabina badawcza: wilgotne ciepło, stałe

państwo, IDT

Przegląd produktu

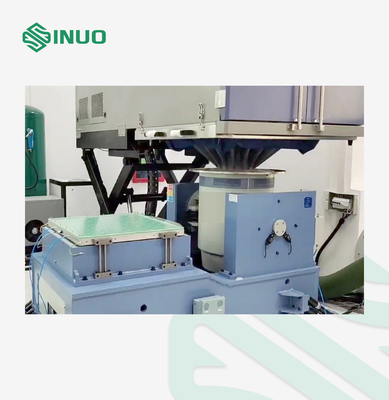

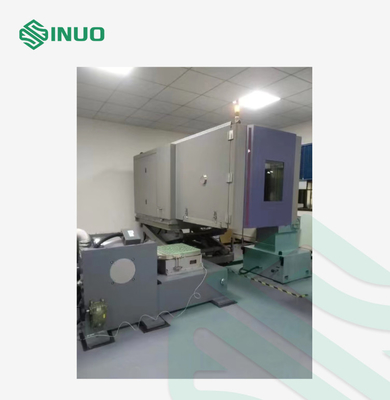

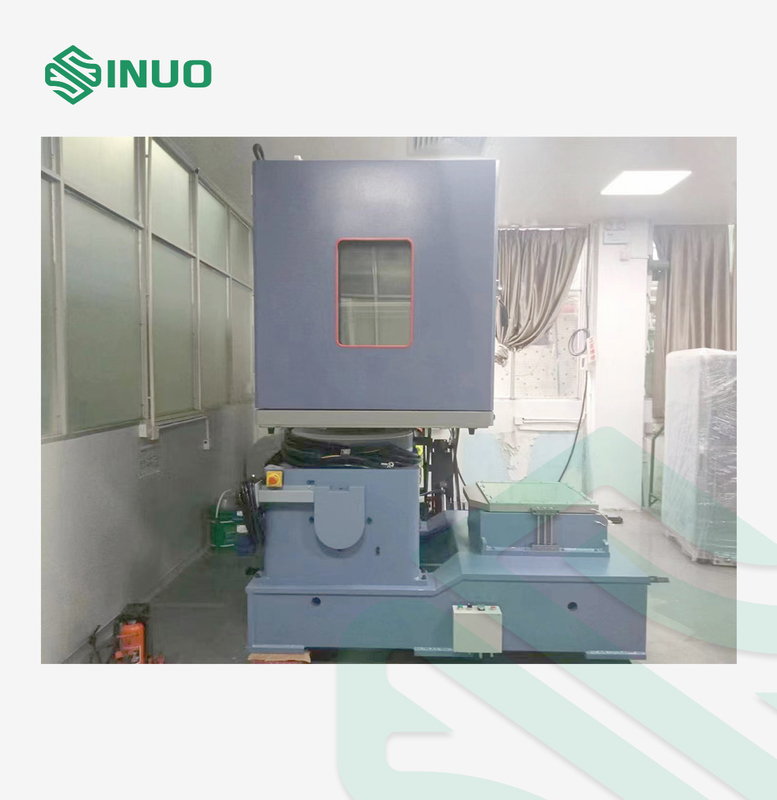

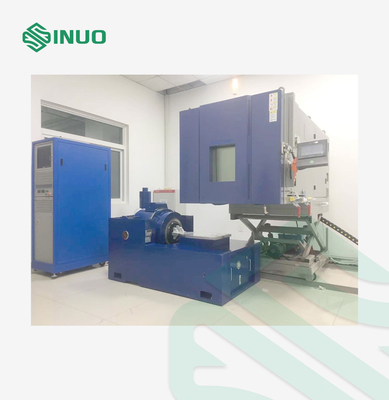

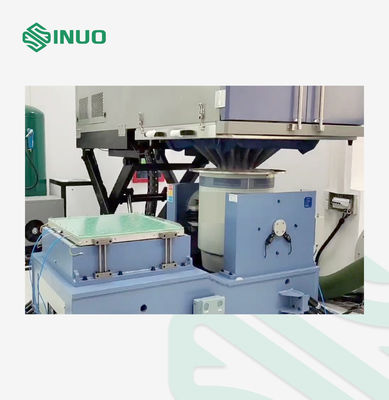

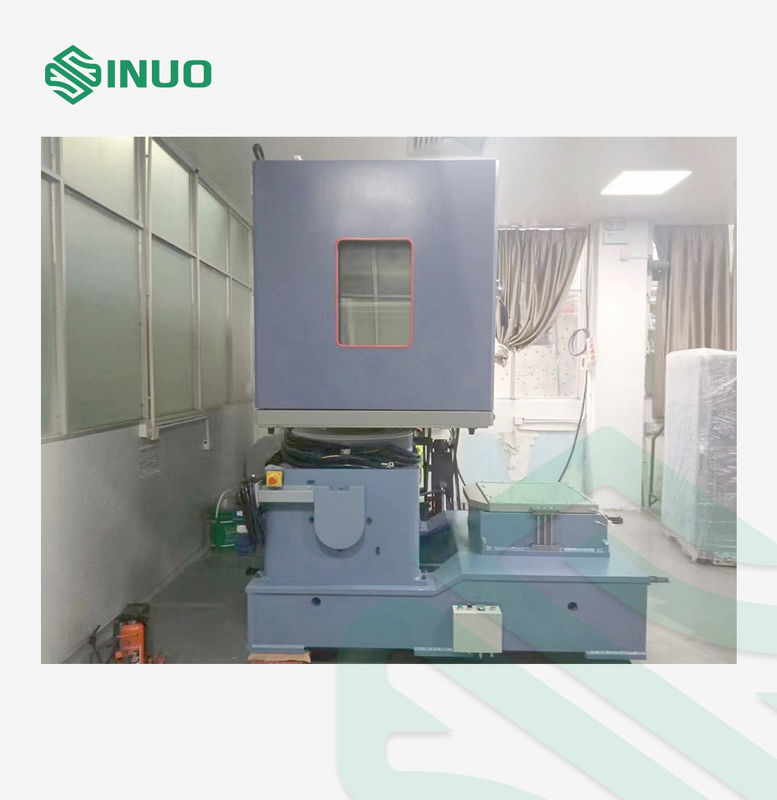

Jest stosowany do zapewnienia środowiska zmiany temperatury i wilgotności w przemyśle lotniczym, lotnictwie, nafcie lotniczej, chemii, elektroniki,komunikacji i innych jednostek badawczo-produkcyjnychJednocześnie na próbkę testową można zastosować naprężenie drgań elektrycznych zgodnie z określonym okresem w komorze testowej w celu sprawdzenia niezawodności i dostosowania próbki.Wprowadzenie produktu jest podzielone na dwie części, pierwsza część to urządzenie do badania drgań elektromagnetycznych SN553-EV322HG120VT120.GP.VCS-2, a druga część to komora badawcza dla temperatury, wilgotności i drgań Trzy kompleksowe komory badawcze SN888-7200B-CT.

Parametry techniczne

Opis funkcji cyfrowego sterownika wibracji

Kontrola losowa

Zgodnie z zdefiniowanym przez użytkownika diagramem widma mocy (wykonanym przez edytor widma docelowego), sterowanie losowe przyjmuje metodę wyrównania funkcji transferu.Ciągłe wysyłanie sygnałów losowych Gauss'a w celu szybkiego wdrożenia w czasie rzeczywistym i dokładnego wielokanalizowego sterowania pętlą zamkniętąWbudowane algorytmy sterowania adaptacyjnego szybko reagują na nieliniowości systemu, częstotliwość rezonansu i zmiany obciążenia.

Zakres częstotliwości: 0~4800Hz, rozszerzalny do 18750Hz

Rozdzielczość: 100, 200, 400, 800, 1600, 3200 linii widmowych

Zakres mocy sterowania: > 90 dB

Strategia kontroli: kontrola pojedynczego kanału, średnia ważona, wartość maksymalna, wartość minimalna.

Kontrola sinusów

Sine zapewnia sygnały synowe i synowe o jakości analogowej z kontrolą nad amplitudą formy fal synowych.i czas trwania można określić poprzez ustawienie czasu lub liczby cykli sygnału sinusoidalnego.

Zakres częstotliwości: 1 Hz~5000 Hz, rozszerzalny do 10000 Hz

Czas pętli zamkniętej: 5 mS

Zniekształcenie harmonijne: < 100 dB

Tryb zamiatania częstotliwości: linijny zamiatanie częstotliwości 0~6000 Hz/min.

Kierunek przesuwania: w górę, w dół

Czas trwania przesiewu: można go ustawić jako liczbę przesiewów lub czasów badania.

Klasyczny szok

Przyjąć metodę wyrównania funkcji transferu, wspieranie pół fali sinus, fali dzwonka, fali prostokątnej, fali trapezoidalnej, przedniej fali zęba pionowego, tylnej fali zęba pionowego, fali trójkątnej.Użytkownicy mogą również wprowadzać wartość szczytu impulsu zgodnie z ich potrzebami.

Długość pulsu od 0,5 do 3000 mS

Maksymalna szerokość pasma analizy 18750 Hz

Rozmiar ramki: do 16384

Spełnienie norm: MIL-STD-810 (standardy wojskowe USA), standard ISO, użytkownikiem zdefiniowany limit kontroli przerwy.
