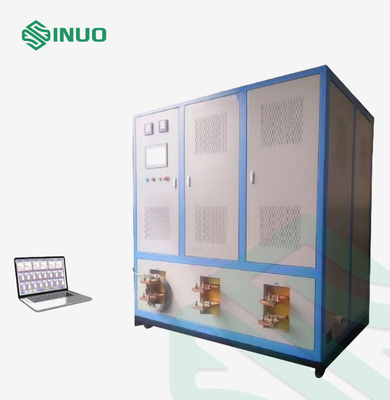

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd

Nazwa marki:	Sinuo
Numer modelu:	SNQC1020A
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 Sets Per Month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zakres napięcia rozładowania:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Prąd szczytowy rozładowania:

Konfigurowalny cyfrowo

Discharge voltage:

Programmable control

Zasilanie urządzenia:

AC220V 50 Hz/60 Hz, 5 kVA,

Equipment dimensions:

W1800×D900×H1800mm

Bieżąca dokładność:

Poziom 0,5 lub lepszy, rozdzielczość ≤1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Podkreślić:

System badawczy prądu krótkoobiegu

System badawczy prądu krótkoobiegu 300V

IEC62368-1 Sprzęt do badania złączy elektrycznych

Opis produktu

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd

Zgodne z normami i klauzulami

Zgodnie z dodatkiem R do normy IEC 62368-1:2019.

Przegląd produktu

System wykorzystuje urządzenie magazynowe energii do przechowywania energii zgodnie z ustawionymi parametrami i rozładowuje się, gdy osiągnięte napięcie osiągnie dużą funkcję testową prądu wyjściowego.Częstotliwość oscylacji tłumienia prądu wynosi 50±2Hz, symulując częstotliwość mocy, a prąd szczytowy może osiągnąć 14KA (szczyt fali sinusów 10KA), automatycznie ładuje się do następnej rundy badań po zakończeniu rozładowania.

W trakcie procesu badawczego rejestruje się formę fali prądu rozładowania i automatycznie generuje się krzywą prądu i czasu.

spełniają wymagania badania mocy zasilania 300V*10KA=3MVA w zwykłych laboratoriach;

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd 0

W powyższym schematycznym wykresie bloku, wzór przedstawia oscylację tłumienia (α<1), a równanie pętli jest:

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd 1

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd 2

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd 3

Rzeczywista forma fali prądu jest przedstawiona na rysunku a powyżej.

Parametry techniczne

Górny prąd rozładowania	Konfiguracja cyfrowa
napięcie rozładowania	Programatyczne sterowanie
Zakres napięcia rozładowania	Z wyłączeniem urządzeń objętych pozycją 8471
Prąd maksymalny wyładowania	Nie mniej niż 14KA (wartość szczytowa fali sinusów wynosząca 10KA)
Czas rozładowania	Nie mniej niż 20 ms, oscylacja oscylacyjna zgodnie z krzywą sinusową (Użycie specjalnych komponentów ładowania i rozładowania do wysokiej wydajności magazynowania energii, brak efektu pamięci, długa żywotność)
Zakres odchylenia podczas badania	Prąd 95% ~ 105%; napięcie 100% ~ 105%; częstotliwość 95% ~ 105%;
Aktualna dokładność	Poziom 0,5 lub lepszy, rozdzielczość ≤1A;
Dokładność napięcia	Poziom 1 lub lepszy, rozdzielczość ≤1V;
Rezystor rozładowy	1.Wykonane z materiału ciągłego drutu, opór jest stabilny i niezawodny przez długi czas 2. Specjalny wysokiej prądu kontaktor przełącznik jest używany do sterowania przełączeniem
Forma fali prądu	Wykorzystując wysokoprecyzyjne pomiary cewki Rogowskiego zakres pomiarowy wynosi 20KA, a szerokość pasma może sięgać 2MHz.
Głośnik sterowania	1. Użyj zintegrowanego komputera z ekranem dotykowym LCD z 15-calowym monitorem, napędem stałego 64G i pamięcią 8G. 2Konfiguruj szybką kartę pozyskiwania danych, aby dokładnie zmierzyć formę fali prądu rozładowania. 3Obecna krzywa fali może być przechowywana i eksportowana. 4Po ustawieniu parametrów, program automatycznie testuje, automatycznie analizuje impedancję pętli i automatycznie dostosowuje napięcie.
Funkcja ochronna	Zestaw z funkcją ochrony przed nad napięciem i prądem
Interfejs wyjścia urządzenia	A. Przełącznik ochronny SCPD (np. 25A) lub bezpiecznik: użytkownik może sam go podłączyć zewnętrznie B. Przewód wyjściowy: zgodnie z powierzchnią przekroju poprzecznego numeru przewodu użytkownik może go sam podłączyć C. Gdy urządzenie opuszcza fabrykę, wyposażone jest w osłonę ochronną z akrylu, która może być dostosowana do większości testowanych produktów.
Zasilanie urządzenia	AC220V 50Hz/60Hz,5KVA,
Wymiary urządzeń	Przybliżone W1800×D900×H1800mm
Masa sprzętu	750 kg
Środowisko pracy	Temperatura 0~30°C, wilgotność względna nie większa niż 80% i brak kondensacji, pary i gazu żrącego

Szczegóły

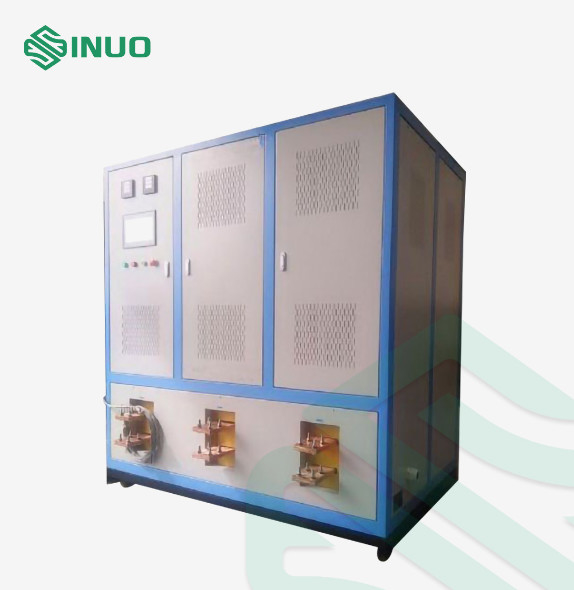

IEC62368-1 300V System badawczy ograniczonego zwarcia prądu odpornego na prąd 4
