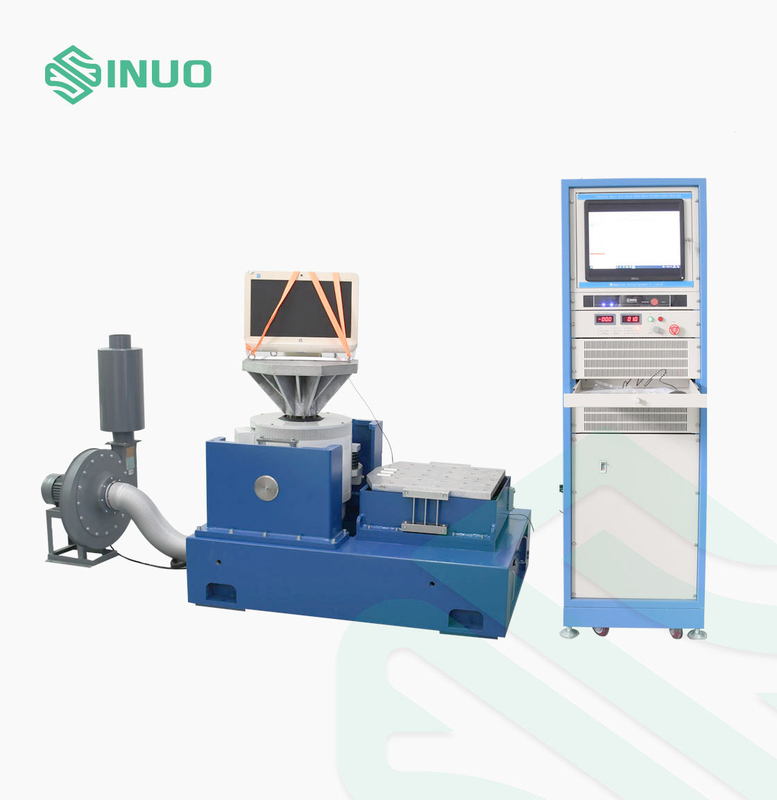

UN 38.3 System testowy kontrolowania wstrząsów sinusalnych wibracji 51 mm 5 ∼ 3500 Hz

UN 38.3 System testowy kontrolowania wstrząsów sinusalnych wibracji 51 mm 5 ∼ 3500 Hz

Nazwa marki:	Sinuo
Numer modelu:	SN553
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Częstotliwość izolacji wibracji:

3 Hz

Śruby z pulpitu:

17*M8

Ciągłe przemieszczanie:

51 mm

Wyciek strumienia magnetycznego:

< 1 MT

Zakres częstotliwości:

5 ~ 3500 Hz

siła sinusoidalna:

600kgf (6000N)

losowa siła:

600kgf (6000N)

Siła uderzenia:

1200 kgf (12000N)

Szczegóły pakowania:

Pakowanie eksportowe

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

System testowania wibracji 51 mm

System testowania wibracji 3500 Hz

System badań drgań IEC60335-2-24

Opis produktu

UN 38.3 System testowy kontrolowania wstrząsów sinusalnych wibracji 51 mm 5 ∼ 3500 Hz

Zgodne z normami i klauzulami

Ten układ drgań wymagany jest w pkt 38.3 pkt 4.3 badania T.3, IEC 62133-1:2017 pkt 7.2.2, IEC 62133-2:2017 pkt 7.3.8.1, itp.

Przegląd produktu

Badanie drgań to działanie pobudzające lub wstrząsające komponentem lub urządzeniem, aby zobaczyć, jak zareaguje w rzeczywistym środowisku.z produktów przemysłowych, takich jak płyty obwodowe, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Parametry techniczne

Vgenerator wibracji	DC-600	DC-2000
Siła sinus	600 kgf (6000N)	2000 kgf (20000N)
Siła losowa	600 kgf (6000N)	2000 kgf (20000N)
Siła uderzenia	1200 kgf (12000N)	4000kgf (40000N)
Zakres częstotliwości	5 ̊3500 Hz	5 ̊3500 Hz
Ciągłe przemieszczanie	51 mm	51 mm
Częstotliwość izolacji wibracji	3 Hz	2.5 Hz
Poziom 1 częstotliwości rezonansu	3300±5% Hz	2600±5% Hz
Śruby z pulpitu	17*M8	17*M10
Wyciek strumienia magnetycznego	< 1 MT	< 1 MT
Maksymalna prędkość	2 m/s	2 m/s
Maksymalne przyspieszenie	750 m/s²(75 g)	980 m/s²(100 g)
Masa równoważna ruchomych części	8 kg	20 kg
Prężnica spiral dynamicznej	Φ230 mm	Φ280 mm
Maks. ładowanie	300 kg.	300 kg.
Waga	590 kg	2695 kg
Zwiększacz mocy	(KA-5)	KA-21
Wyjście wzmacniacza	5 KVA	21 KVA
Narysowane napięcie wyjścia	120Vrms	120Vrms
Wskaźnik sygnału do hałasu	> 65 dB	> 65 dB
Wydajność wzmacniacza mocy	> 95%	> 95%
Ochrona systemu	Ochrona przed temperaturą, ochrona przed przesunięciem, ochrona przed nad napięciem, ochrona przed prądem, ochrona przed niskim napięciem, ochrona zewnętrzna, ochrona przed błędami logicznymi	Ochrona przed temperaturą, ochrona przed przesunięciem, ochrona przed nad napięciem, ochrona przed prądem, ochrona przed niskim napięciem, ochrona zewnętrzna, ochrona przed błędami logicznymi
Wymiary	1800900800 mm	1800900800 mm
Waga	240 kg	450 kg

Szczegóły

Formuła wyboru maszyny drgającej i schemat struktury generatora drgań

1- warunki badania dostarczone przez firmę klienta;

2. Typ badania: przebadanie sinusów; losowość

3Zakres odpowiedzi częstotliwości: 2-5000 Hz

4Formuła: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

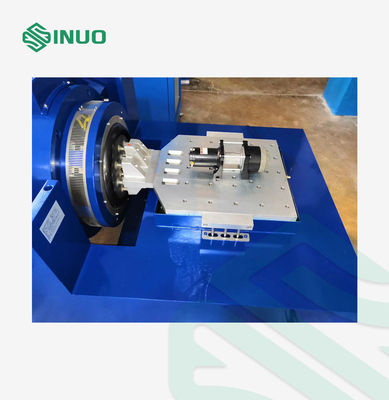

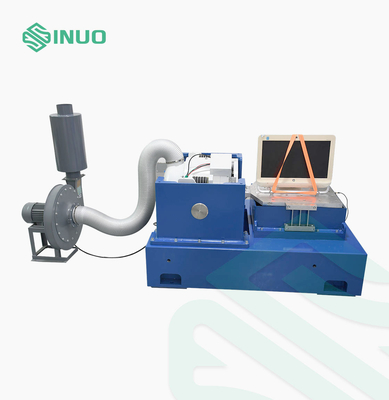

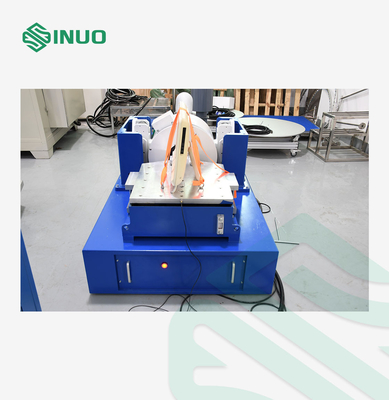

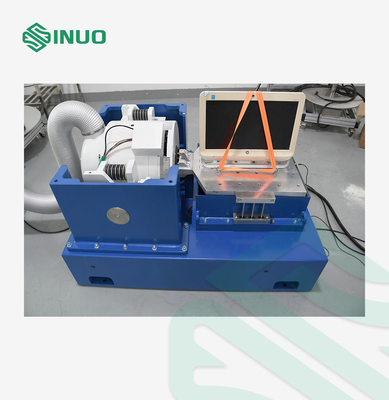

Konfiguracja ciała stołu wibracyjnego

1/ Przesyłająca cewka.

Stół wibrujący jest wyposażony w odlewane i ręcznie obrobiane cewki ruchome, optoelektroniczny system podtrzymania obciążenia i podwójne łożyska ośne.Podwójne sterowanie łożyskiem jest wyjątkową cechą, która pomaga zmniejszyć dynamiczne przekraczanie osi i obrót podczas badań drgań dla wyższej wytrzymałości.

2. Spirala podniecająca

Podwójna struktura obwodu magnetycznego, niski przepływ, jednolite pole magnetyczne.

3. powierzchnia ciała

Wykorzystując zaawansowane leczenie fosfatujące i technologię farb samochodowych, ma długotrwały efekt antyodorny i antyrostyczny.

4Chłodzenie stołowe:

Przyjąć wentylatory o niskim poziomie hałasu i poprawić strukturę wchłaniania powietrza ciała stołu.W celu zwiększenia efektu chłodzenia przyjęto nowy projekt kanału wentylacyjnego.

UN 38.3 System testowy kontrolowania wstrząsów sinusalnych wibracji 51 mm 5 ∼ 3500 Hz 0
