Sprzęt do testowania pojazdów elektrycznych

System badań promieniowania w układzie symulacji widma pojazdów samochodowych IEC 60904-9

System badań promieniowania w układzie symulacji widma pojazdów samochodowych IEC 60904-9

Nazwa marki:	Sinuo
Numer modelu:	SNQC1002M
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Moc żarówki lampy:

4000 W

Moc nominalna lampy:

4000 W

Rozmiar powierzchni komory:

6,5 m × 2,5 m

Jednostki do symulacji światła słonecznego:

Łącznie 21 szt

Odchylenie systemu oświetlenia:

≤±5%

Jednolitość natężenia światła:

±10%

Zasięg promieniowania:

500 ~ 1200 W/m²

Zastosowana norma:

DIN 75220 itp.

Szczegóły pakowania:

pozostałe

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

System badań promieniowania w symulacji słonecznej

Spectrum Solar Simulation Radiation Test System (System badań promieniowania słonecznego)

Opis produktu

System badań promieniowania w przypadku pojazdów o widmie słonecznymIEC 60904-9

Zgodne z normami i klauzulami

MIL-STD 810 - Rozważania inżynieryjne dotyczące środowiska i badania laboratoryjne

IEC 60904-9 ¢Wycofane urządzenia fotowoltaiczne - Część 9: Wymagania dotyczące wydajności symulatorów słonecznych

IEC60068-2-5 ¢Próby środowiskowe - Część 2-5: Test Sa: Symulacja promieniowania słonecznego na poziomie ziemi i wytyczne dotyczące badań promieniowania słonecznego

ISO 12097-2: Pojazdy drogowe - składniki poduszek powietrznych - Część 2: Badanie modułów poduszków powietrznych

DIN 75220: Starzenie się komponentów samochodowych w jednostkach symulacji słonecznej

Przegląd wyposażenia

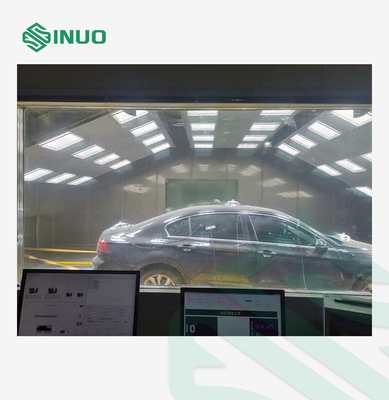

Dzięki połączeniu z czynnikami środowiskowymi, takimi jak temperatura, wilgotność, opady deszczu i opady śniegu, można go wykorzystać do oceny wpływu bezpośredniego promieniowania słonecznego na próbkę testową (termalną, mechaniczną,chemiczneSystem symulowanego promieniowania słonecznego może być stosowany samodzielnie do testowania urządzeń elektronicznych,materiałyPonadto wiele systemów można połączyć w układ oświetleniowy poprzez profesjonalne zaprojektowanie i rozmieszczenie, które mogą być wykorzystywane w testach samochodów, ciężarówek, modułów fotowoltaicznych,pociągi i samoloty.

System ten składa się z inteligentnego źródła zasilania sterowania, zoptymalizowanej konstrukcji obudowy lampy odblaskowej, lampy metalohalogenowej Osram o mocy 2000 W/4000 W, szafy, miernika jasności itp.który może idealnie symulować światło słoneczne w różnych warunkach.

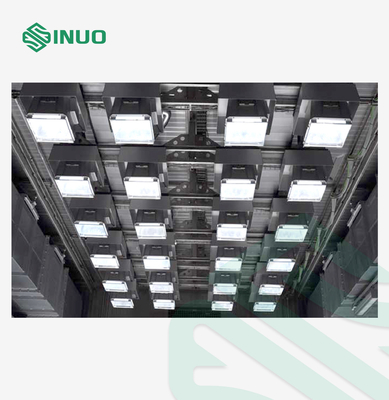

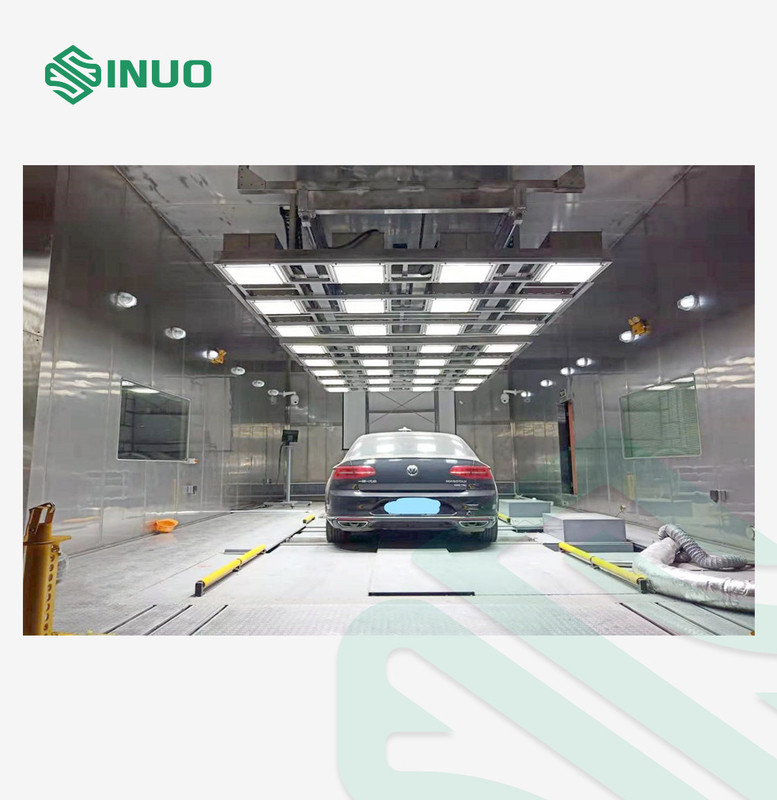

Jednostka symulacji światła słonecznego składa się z obudowy lampy, lampy halogenurowej metalu i inteligentnego zasilania.a lampy halogenurowe metalowe są zainstalowane w obudowie lampy i rozmieszczone w komorze badawczej zgodnie z wymaganym obszarem napromieniowania.

Źródło światła

Głównym elementem źródła światła jest materiał aluminiowy, który zmniejsza masę każdego urządzenia symulującego światło słoneczne, zapewniając jednocześnie intensywność źródła światła.Materiał odblaskowy to importowana płyta aluminiowa z ziarnami ziarna lustra, z odblaskowością do 97%, jednolitym odbiciem i bez plam świetlnych. Dzięki procesowi walcowania i galwanizacji zapewnia się wysoką twardość powierzchni lusterka odbijającego,i wystąpienie sytuacji, że odblaskowość jest znacznie zmniejszona z powodu późniejszego czyszczenia i wycierania jest zmniejszona.

Wszystkie konstrukcje i elementy źródła światła zainstalowane w pomieszczeniu testowym są odporne na szeroki zakres temperatur i wilgotności,i odporność na temperaturę wynosi -70°C~+120°C, co pozwala również uniknąć wysokonapięciowego pakietu w lampie, że długotrwała odporność na wysokie temperatury w powłokę jest podatna na starzenie.

Lampa halogenurowa metalu

Przyjmijmy najnowocześniejszą technologię lampy z halogenidów metalowych.

Parametry techniczne

Zakres promieniowania	Do 500-1200 W/m2 (regulacja bezstopniowa)
Jednorodność natężenia światła na powierzchni promieniowania	± 10%
Odchylenie systemu oświetleniowego w ciągu 8 godzin ciągłych	≤ ± 5%
Po stabilnym włączeniu światła system osiągnie czas stabilizacji wynoszący ± 10% ustawionej wartości	≤ 2S

Inteligentna moc (EPS)

1) Może realizować regulację stopniową wyjściową od 20% do 100%, ogólne rozpraszanie ciepła jest niewielkie i posiada różnorodne metody sterowania i komunikacji.

2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, a na nie nie ma wpływu napięcie wejściowe sieci i chłodzenie.

Wyświetlacz panelu operacyjnego	Status eksploatacji	Można wybrać napięcie wyjściowe monitora, prąd wyjściowy, moc ustawioną, temperaturę modułu itp.
Wyświetlacz panelu operacyjnego	Ustawienie parametrów	Wartości odpowiednie można elastycznie ustalać zgodnie z rzeczywistymi wymaganiami
Funkcja ochrony/alarmu		Przekręt, nad napięcie, pod napięcie, przegrzanie, zwarcie, awaria pamięci wewnętrznej itp.
Środowisko	Temperatura otoczenia	-10°C+50°C (bez zamrażania)
	wilgotność otoczenia	Powyżej 90%RH (bez mrozu)
	Środowisko	W pomieszczeniach wewnętrznych (bez bezpośredniego światła słonecznego, bez korozji, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu itp.)
	Wysokość	Mniej niż 1000M

Szczegóły

System badań promieniowania w układzie symulacji widma pojazdów samochodowych IEC 60904-9 0

Znaków:

Sprzęt do testowania pojazdów elektrycznych

Sprzęt do testowania EVSE

Sprzęt do testowania złączy EV

Sprzęt do testowania akumulatorów EV

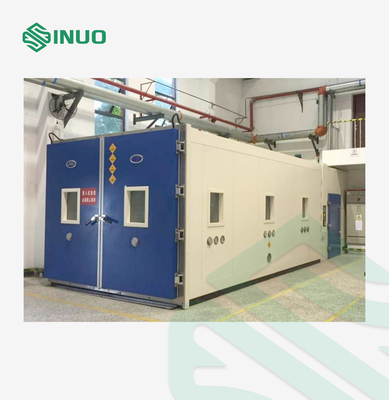

Spacer w komorze badań środowiskowych
