| Nazwa marki: | Sinuo |
| Numer modelu: | SN2210-2 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 30 Sets / Month |

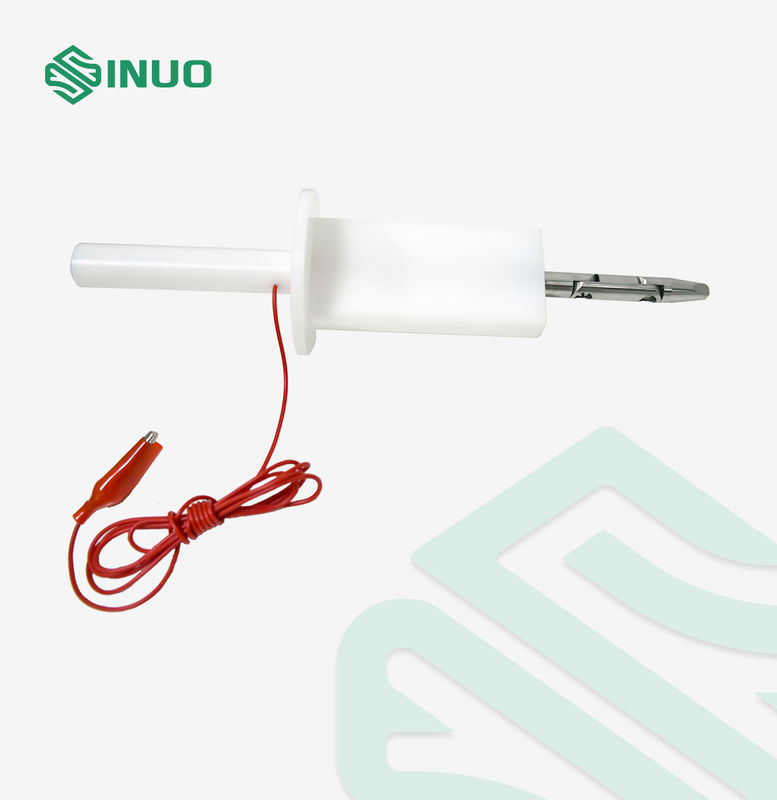

Standardowa sonda badawcza dla urządzeń do badania łączników EV B IEC 62196
Zgodne z normami i klauzulami
Zgodnie z normą IEC 62196-1:2022 pkt 10.1.IEC 62196-1:2022 klauzula 10.1.
Przegląd wyposażenia
Badanie to jest przeznaczone do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.,Dwa ruchome stawy, które mogą być zakrzywione o 90°.

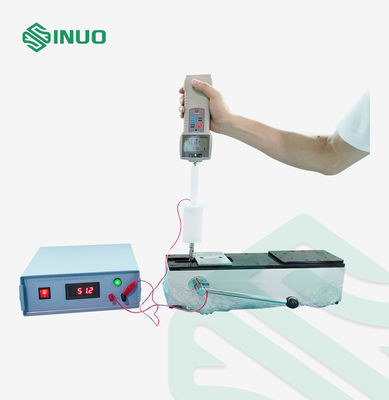

Zastosowalny: może być stosowany do badań odporności na wstrząsy elektryczne, gdy jest wyposażony w zacisk aligatora,lub stosowane do badania ochrony obudowy, gdy otwarte otworze z nitką M6 na końcu uchwytu (podłączone do dynamometru ciągnięcia i popychania), dynamometr ciągnięcia i popychania powinien być przygotowany przez użytkownika).
Parametry techniczne
| Model | SN2210-2 |
| Nazwa | Standardowa sonda badania B |
| Głąb 1 | 30±0,2 mm |
| Głąb 2 | 60±0,2 mm |
| kąt kształtowy końcówki palca | 37o0 -10′ |
| Wskazówka palca do zagubienia | 180±0,2 mm |
| Sferyczna | R4±0,05 mm |
| Średnica próby palcem | Ф50 mm |
| Węzeł końcówki palca | 14o0 -10′ |
| Stosowana norma | F12-0-0.05 |
| Średnica sekcji A-A | Ф50 mm |
| Szerokość sekcji A-A | 20±0,2 mm |
| Średnica odbioru | F75±0,2 mm |
| Gęstość wyłącznika | 5±0,5 mm |
| Włókna | R2±0,05 mm |
| Długość palca | 80±0,2 mm |
Szczegóły:
