Sprzęt do badań EVSE System badawczy złącza EV System kablowy pojazdu elektrycznego

Sprzęt do badań EVSE System badawczy złącza EV System kablowy pojazdu elektrycznego

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 komplet/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Waga:

180 kg

Wymiary:

W1600*D600*H1450mm

Koło momentu obrotowego:

R100mm(Ф200mm) ±0,5mm

Tryb jazdy:

Elektryczne

Cykle ciągnięcia:

1-999999 cykli

Częstotliwość rozciągania:

1 raz/s

Tryb pracy sterowania:

PLC i ekran dotykowy

Czas zastosowania momentu obrotowego:

0-99H59M59S

Szczegóły pakowania:

pozostałe

Możliwość Supply:

1 komplet/miesiąc

Podkreślić:

Sprzęt do badań EVSE

Tester kabli dla pojazdów elektrycznych

System testowy złącza EV

Opis produktu

Sprzęt do testowania EVSE System testowania złączy EV Tester kabli do pojazdów elektrycznych

Zgodne normy i klauzule

Zaprojektowany i wyprodukowany zgodnie z normą IEC 61851-1:2017 klauzula 11.6.

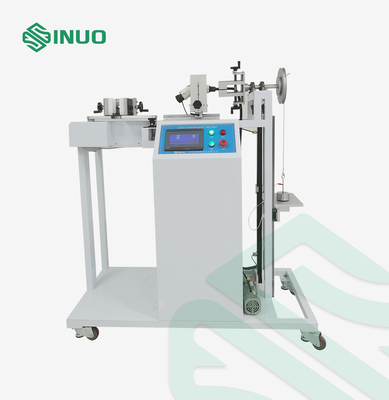

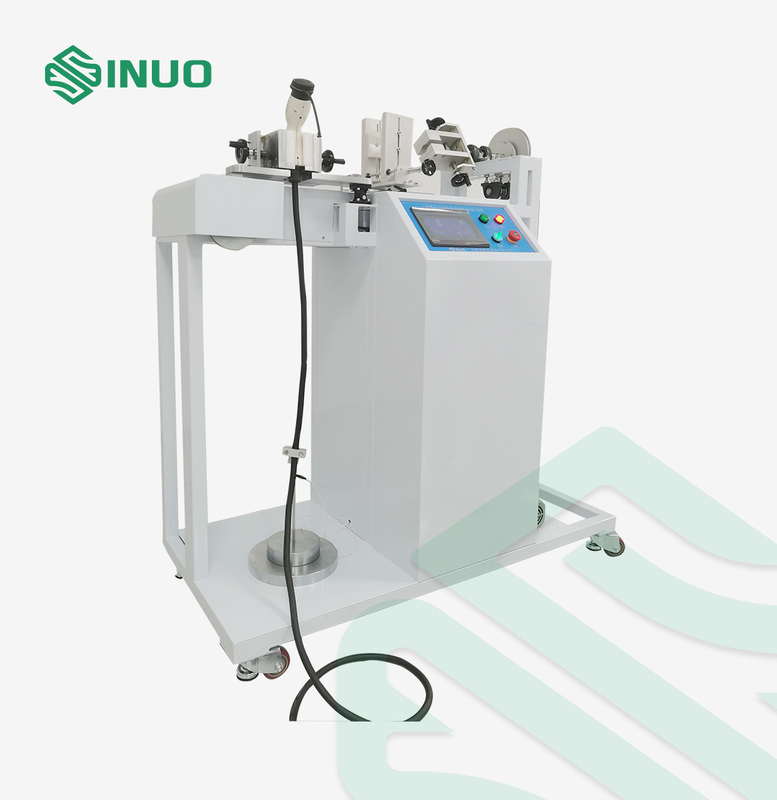

Przegląd sprzętu

Zapewnij bezpieczeństwo mechaniczne i trwałość złączy do ładowania EV za pomocą urządzenia do testowania siły ciągnięcia i momentu obrotowego kabli SNQC1007B.
Zaprojektowane zgodnie z normą IEC 61851-1:2017 klauzula 11.6, to precyzyjne urządzenie zostało zaprojektowane w celu sprawdzenia, czy połączenia kabli ładujących mogą wytrzymać określone poziomy naprężenia i momentu obrotowego — co czyni je krytycznym narzędziem dla producentów EVSE i laboratoriów testujących.

Wyposażone w automatyczne sterowanie PLC, interfejs ekranu dotykowego oraz programowalne cykle ciągnięcia i czasy trwania momentu obrotowego, urządzenie to zapewnia wysoce powtarzalne i niezawodne testy. System wykorzystuje mechanizm napędzany silnikiem z obciążonym przykładaniem siły w celu symulacji rzeczywistych naprężeń mechanicznych na wtyczkach pojazdu i zasilania.

Dzięki solidnej konstrukcji, intuicyjnej obsłudze i zgodności z międzynarodowymi standardami, SNQC1007B jest idealny do walidacji mechanicznej wydajności zakotwiczenia kabli do ładowania EV w środowiskach badawczo-rozwojowych, kontroli jakości i certyfikacji.

Parametry techniczne

Pozycja	Specyfikacja
Standard testowy	IEC 61851-1:2017, klauzula 11.6
Zakres testu	Testy naprężenia i momentu obrotowego kabli stacji ładowania EV
Tryb sterowania	Automatyczne sterowanie PLC, obsługa ekranu dotykowego
Tryb napędu	Elektryczny
Poziomy siły ciągnięcia	160N, 200N, 240N, 250N, 500N (regulowane za pomocą ciężarków)
Poziomy momentu obrotowego	0.6, 0.7, 1.4, 2.7, 5.4, 11.0, 16.3 N·m (regulowane za pomocą ciężarków)

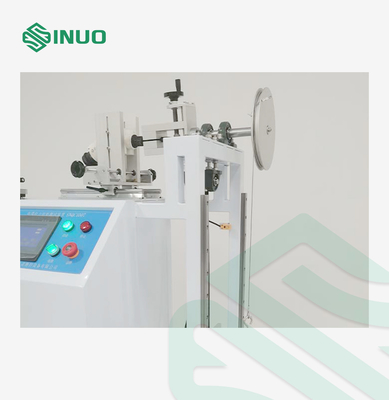

Promień koła momentu obrotowego	R100mm (średnica Φ200mm) ±0.5mm
Częstotliwość rozciągania	1 raz/sekundę (wykrywane przez sygnał elektryczny)
Cykle ciągnięcia	1–999999 (możliwość ustawienia, domyślnie 100 ±1 cykli)
Czas przykładania momentu obrotowego	0–99H59M59S (możliwość ustawienia)
Zasilanie	AC 220V ±10%, 50–60Hz, 1KW
Pamięć zaniku zasilania	Tak (przechowywanie danych po wyłączeniu zasilania)

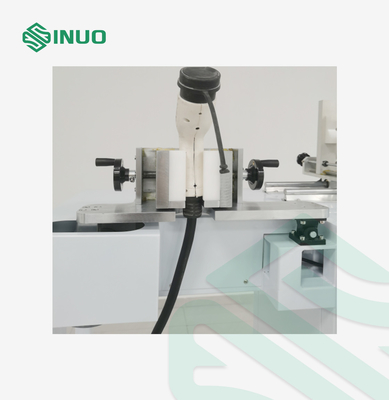

Mocowanie	Uchwyt uniwersalny, jeden zestaw
Warunki pracy	Temp: 0–40°C; Wilgotność: 30–90% RH
Wymiary i waga	Około 1600×600×1450mm; 180kg
