Sprzęt do badań odbioru złącza ładowania pojazdów elektrycznych IEC 62196-1

Sprzęt do badań odbioru złącza ładowania pojazdów elektrycznych IEC 62196-1

Nazwa marki:	Sinuo
Numer modelu:	SNQC1013
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/t
Zdolność do zaopatrzenia:	30 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Stosowane dane:

Rys. 13, Rys. 14

Stosowana tabela:

Tabela 5

Zastosowane klauzule:

Punkt 14.1.5, 14.1.6

Standard zastosowany:

IEC 62196-1

Metoda działania:

Operacja ręczna

Konfiguracja wagi:

165-750N

Wtyczki testowe:

Dostosowane

stacja testowa:

Pojedyncza stacja

Szczegóły pakowania:

Sprawa sklejka

Możliwość Supply:

30 zestawów/miesiąc

Podkreślić:

Sprzęt do badania złącza ładowania pojazdów elektrycznych

Wskaźnik odbioru IEC 62196-1

urządzenie do badania złączy pojazdów elektrycznych

Opis produktu

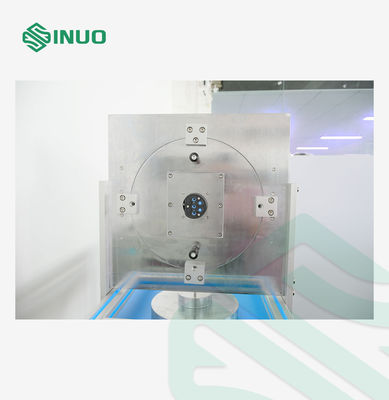

Sprzęt do badań odbioru złącza ładowania pojazdów elektrycznych IEC 62196-1

Zgodne z normami i klauzulami

To urządzenie badawcze jest zgodne z normą IEC 62196-1:2022 pkt 14.1.5, 14.1.6, fig13, fig14.

Przegląd wyposażenia

Używa się go do sprawdzenia siły przyciągania wymaganej podczas wyciągania wtyczki testowej z gniazda i urządzenia zamykającego.

Parametry techniczne

Wg odpowiednich standardowych arkuszy wtyczka badawcza musi mieć kontakty miękko mielone ze stali utwardzonej, o grubości powierzchni nieprzekraczającej 0,8 μm nad ich aktywną długością i rozmieszczone w nominalnych odległościach, z tolerancją ±0,05 mm.

Wymiary kontaktów wtyczek lub odległość między powierzchniami kontaktowymi dla innych typów kontaktów wtyczek muszą być zgodne z minimalnymi wymiarami podanymi w odpowiednich arkuszach standardowych.,z tolerancją^+0,01₀mm

Wtyczki testowe nie są zawarte w tym urządzeniu badawczym, należy użyć tych wtyczek badawczych, które klient zamówił już oddzielnie, w następujący sposób:

- Nie, nie.	Standardowy	Rysunek nr.:	Nazwa	KTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-I Lista 1	Wtyczka badawcza:32A,250 V WYJADZANIE WYROTU AC	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2 - Lista 1	Wtyczka badawcza: 63 A, 480 V trójfazowa lub 70 A, 250 V jednofazowa	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2 - Lista 1	WPŁATNIK do pojazdu badawczego: 63 A, 480 V trójfazowy lub 70 A, 250 V jednofazowy	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-ILF Lista 1	WPŁATNIK do pojazdu badawczego: 63 A, 480 V trójfazowy lub 70 A, 250 V jednofazowy	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-Illa Lista 1	Wtyczka badawcza: 16 A, 250 V Wtyczka jednofazowa Z 1 kontaktem pilota	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-Illa listy 3	Wylotowe wejście do pojazdu testowego: 16A, 250V Wylotowe wejście do pojazdu jednofazowe z 1 kontaktem pilota
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWY TOLEK 2-TOLEK 1	Wtyczka badawcza: 32 A, 250 V Wtyczka jednofazowa z dwoma kontaktami pilotażowymi	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWY TOLEK 2-TOLEK 3	Wystarczy, aby pojazd był wyposażony w urządzenie, które jest w stanie wykonywać próbę.
9	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-Illc Lista 1	Wtyczka badawcza: 63 A, 480 V Wtyczka trójfazowa z dwoma kontaktami pilotażowymi	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARDOWA LISTA 2-Illc Lista 3	Wylotowe wejście do pojazdu testowego: 63 A, 480 V Wylotowe wejście do pojazdu trójfazowe z dwoma kontaktami pilota
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWA WLATA 3-Ib Arkusz 1	Złącze do pojazdu do badania	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWE STRONY Konfiguracja BB Złącza pojazdu 250 A 900 V prądu stałego STANDARDOWA PLATA 3-IIA PLATA 1	Złącze do pojazdu do badania	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWA LISTA 3-IIIa Lista 2	Wylotowy wlot do pojazdu	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWA PLATA 3-IVA MODULY wjazdu do pojazdów 2, 3 I 4 PLATA 2	Wylotowy wlot do pojazdu	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARDOWA LISTA 3-Ivb WŁUTAJĄCY WŁÓDZEK WSZYSTKICH MODUL LISTA 1	Wylotowy wlot do pojazdu	1

Szczegóły:

Sprzęt do badań odbioru złącza ładowania pojazdów elektrycznych IEC 62196-1 0
