Aparatura do testowania elastyczności zgodna z IEC 60309 dla wtyczek i gniazd EV

Aparatura do testowania elastyczności zgodna z IEC 60309 dla wtyczek i gniazd EV

Nazwa marki:	Sinuo
Numer modelu:	SNQC1009
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/t
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Tryb napędu:

Silnik serwo

stacja testowa:

pojedynczy

Obciążenie ciężarów:

20n, 25n, 50n, 75n, 100n, 120n, 140n, 180n

Szybkość zginania:

0-60 cykli/min, można ustawić

Metody sterowania elektrycznego:

Inteligentne sterowanie PLC, 7-calowa obsługa dotykowa

Przykładowa metoda mocowania:

Mocowanie mechaniczne, pozycja jest regulowana

Kąt zginania:

0-360 ° można dowolnie regulować

Cykle wyginania:

0~999999 można ustawić z góry, domyślnie 20000 cykli

Szczegóły pakowania:

Pakowanie eksportu

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

IEC 60309 EV plug tester

EV socket-outlet flexibility apparatus

EV connector testing equipment with warranty

Opis produktu

Aparatura do testowania giętkości zgodna z IEC 60309 dla wtyczek i gniazd EV

Zgodne normy i klauzule

Aparatura do testowania giętkości jest zaprojektowana i wyprodukowana zgodnie z wymaganiami IEC62196-1: 2022 klauzula 26.4 tabela 14, IEC60309-1: 2012 klauzula 24.4 rysunek 9, itp.

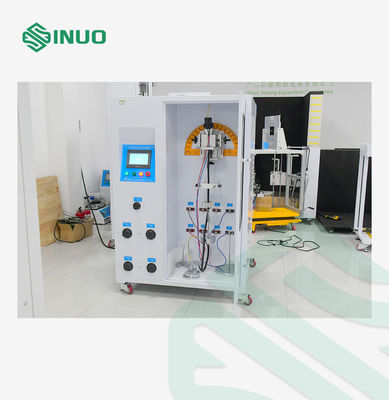

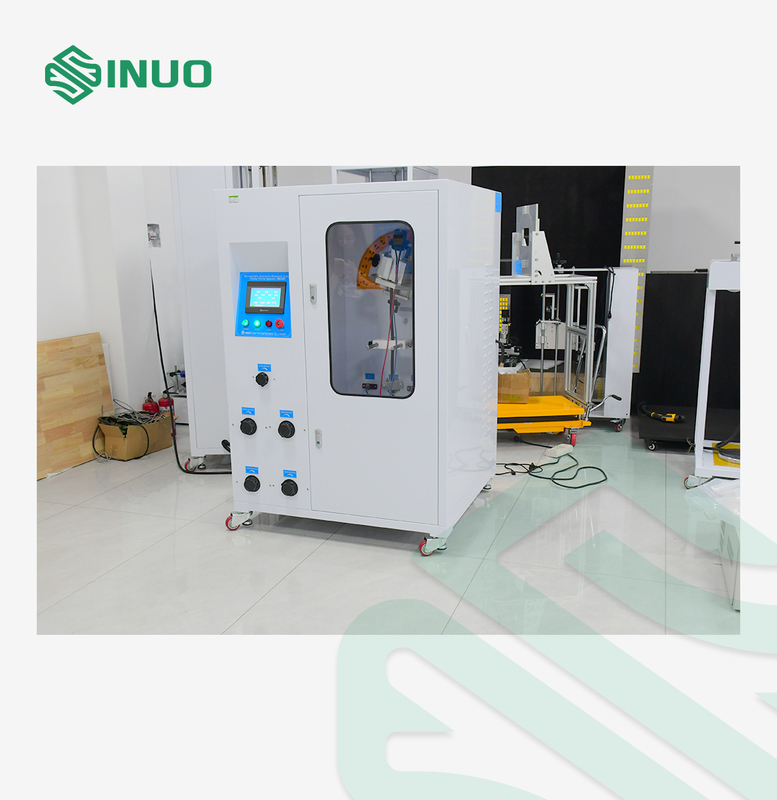

Struktura urządzenia

Aparatura do testowania giętkości została specjalnie opracowana zgodnie z IEC 62196-1:2022 klauzula 26.4 tabela 14 i IEC 60309-1:2012 klauzula 24.4 rysunek 9, przeznaczona do przeprowadzania testów wytrzymałościowych na zginanie mechaniczne wtyczek pojazdów, gniazd i złączy nierozbieralnych.

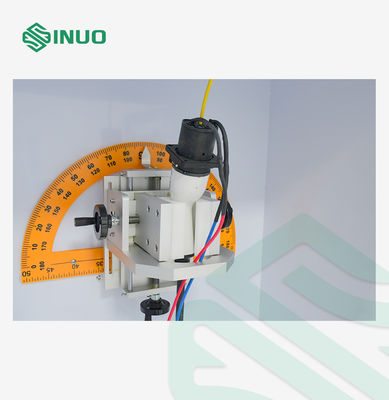

Wyposażona w system sterowania PLC i 7-calowy interfejs z kolorowym ekranem dotykowym, aparatura zapewnia intuicyjną obsługę i precyzyjną kontrolę. Silnik serwo napędza ruch zginania, umożliwiając operatorom bezpośrednie ustawianie kąta, prędkości i liczby cykli na ekranie. Test przebiega automatycznie w oparciu o skonfigurowane parametry, a system zatrzyma się i zaalarmuje po osiągnięciu docelowej liczby cykli.

Aparatura ta charakteryzuje się wysoką dokładnością wyświetlacza cyfrowego, wydajną kontrolą częstotliwości zmiennej, precyzyjną regulacją prędkości i sześciocyfrowymi ustawieniami pamięci. Wielofunkcyjne, modułowe mocowanie i obrotowe narzędzie do wyrównywania środka zwiększają elastyczność testowania, a wbudowana funkcja obciążenia może dostarczać napięcie testowe do próbek podczas pracy.

Dzięki zaawansowanej automatyzacji, niezawodnej dokładności i wszechstronnej konstrukcji, system ten jest idealnym rozwiązaniem dla producentów i laboratoriów poszukujących weryfikacji zgodności i testowania trwałości złączy EV.

Parametry techniczne

Stanowisko testowe	Pojedyncze
Zasilanie	Trójfazowe AC380V±10%, 50Hz
Ocena testu	Ocena na podstawie sygnałów podawanych podczas przewodzenia prądu lub jego braku
Tryb napędu	Silnik serwo
Wymiary i waga urządzenia	D 850mm * Sz 800mm * W 1500mm, cała maszyna waży około 300 kg
Kąt zginania	0-360° można regulować swobodnie (domyślnie 90°, 45° po obu stronach pionu)
Szybkość zginania	0-60 cykli / min, można ustawić
Cykle zginania	0~999999 można ustawić, domyślnie 20000 cykli
Obciążenia	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Moc obciążenia	Wbudowana, z regulowanym napięciem fazowym między przewodami 0-250V i regulowanym prądem AC0-400A Uwaga: dla obciążenia >400A, należy użyć zewnętrznego źródła zasilania

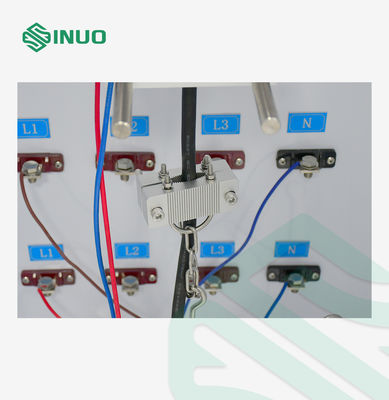

Metoda mocowania próbki	Mocowanie mechaniczne, położenie punktu mocowania jest regulowane
Metoda sterowania elektrycznego	Inteligentne sterowanie zintegrowane PLC, 7-calowa, humanizowana obsługa interfejsu dotykowego
