Tester zginania złącza ładowania EV

Tester zginania złącza ładowania EV

Nazwa marki:	Sinuo
Numer modelu:	SNQC1009-3
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 zestaw / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Metoda kontroli:

Sterowanie PLC, obsługa ekranu dotykowego

Stosowana norma:

IEC 62196-1, punkt 7.11 itd.

Tryb jazdy:

Silnik serwo

Stacje testowe:

3 stacje

Kąt zginania:

0-360 ° można regulować

Szybkość zginania:

0-60 razy/min, można ustawić

Załaduj ciężar:

20N, 25N, 50N, 75N, 100N

Czasy gięcia:

Można ustawić wartość 0 ~ 999999

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

1 zestaw / miesiąc

Podkreślić:

Tester zginania złącza ładowania EV

Tester wytrzymałości interfejsu ładowania

Sprzęt do mechanicznych testów złączy EV

Opis produktu

Tester zginania złącza ładowania EV Tester wytrzymałości mechanicznej interfejsu ładowania

Zgodne normy i klauzule

IEC 62196-1:2014 "Wtyczki, gniazda wtyczkowe, złącza pojazdów i wloty pojazdów – Przewodowe ładowanie pojazdów elektrycznych – Część 1: Ładowanie pojazdów elektrycznych do 250A prądu przemiennego i 400A prądu stałego" klauzula 7.11 i klauzula 7.15

IEC 60309-1:2012 "Wtyczki, gniazda wtyczkowe i złącza do celów przemysłowych – Część 1: Wymagania ogólne" klauzula 24.4

Przegląd sprzętu

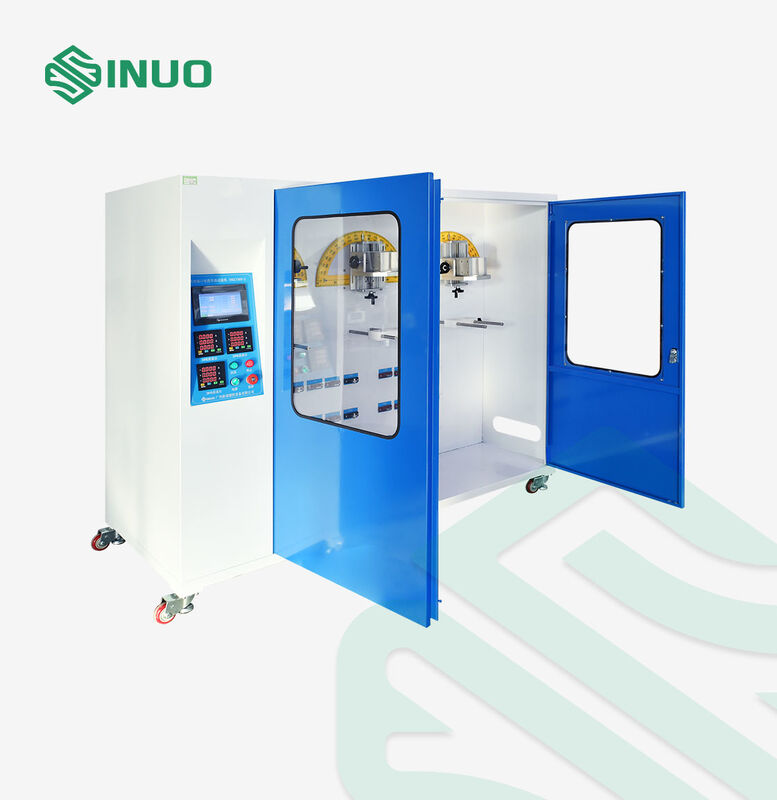

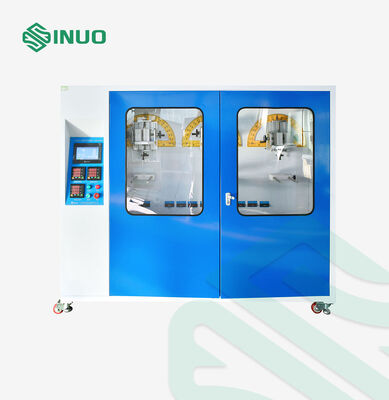

To urządzenie do testowania wytrzymałości mechanicznej na zginanie zostało zaprojektowane do oceny trwałości i niezawodności mechanicznej interfejsów ładowania pojazdów elektrycznych, wtyczek przemysłowych, gniazd i złączy. Testuje ono w szczególności wydajność zginania elastycznego kabla połączeniowego zasilania, zgodnie z wymaganiami sekcji „wytrzymałość mechaniczna” odpowiednich norm.

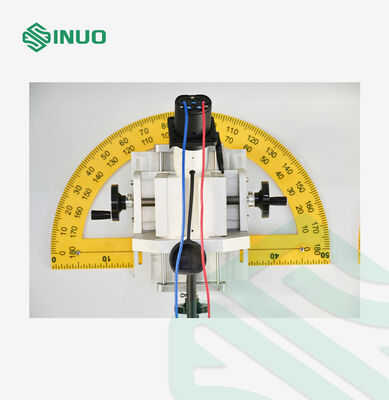

Napędzany precyzyjnym serwomotorem, system obsługuje obrotnicę, która kołysze badaną próbkę w lewo i w prawo, automatycznie zatrzymując się po zakończeniu ustawionej liczby cykli. Mocowanie wykorzystuje aluminiową płytę montażową i zostało zaprojektowane tak, aby wyrównać oś obrotu z punktem wejścia kabla próbki, zapewniając minimalne przesunięcie boczne i dokładniejsze wyniki testów.

Dzięki stabilnemu zasilaniu AC220V i trwałej konstrukcji, urządzenie to zapewnia niezawodne działanie dla laboratoriów, producentów sprzętu do ładowania EV i agencji kontroli jakości. Jego kompaktowa powierzchnia, solidna konstrukcja i przyjazna dla użytkownika obsługa sprawiają, że jest to niezbędne narzędzie do testowania wytrzymałości mechanicznej elementów połączeń zasilania.

Parametry techniczne

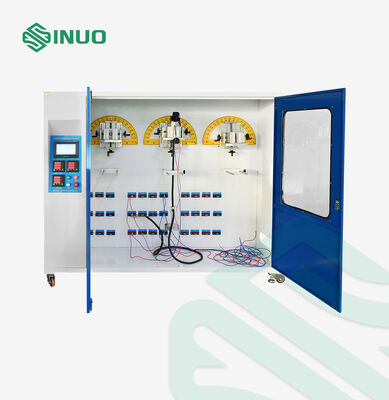

Stanowiska testowe	3 stanowiska
Ocena testu	Ocena na podstawie sygnału, czy prąd przewodzi, czy nie
Metoda sterowania elektrycznego	Inteligentne sterowanie zintegrowane PLC, obsługa interfejsu dotykowego człowiek-maszyna 7 cali
Tryb napędu	Napęd serwomotorem
Metoda mocowania próbki	Mocowanie mechaniczne, regulowana pozycja punktu mocowania
Waga obciążenia	20N, 25N, 50N, 75N, 100N
Liczba zgięć	0~999999 można zaprogramować, domyślnie 20000 razy
Kąt zgięcia	0-360° można regulować dowolnie (domyślnie ±45°)
Moc obciążenia	Zewnętrzna, opcjonalna szafa obciążeniowa z regulowanym napięciem między przewodami 0-250V i regulowanym prądem AC0-400A
Szybkość zginania	0-60 razy/min, można zaprogramować
