System do kompleksowych testów ładowarek AC, Tester złączy AC EV

System do kompleksowych testów ładowarek AC, Tester złączy AC EV

Nazwa marki:	Sinuo
Numer modelu:	Sneq08
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zakres testów oporności:

1 - 5000 Ω

Zakres testów termistorowych:

100 - 50 000 Ω

Zakres wytrzymałości napięcia:

AC 0-5KV/DC 0-6KV

Napięcie testu izolacji:

DC 100 - 1000V

Zakres odporności na izolację:

1MΩ - 1GΩ

Metoda wprowadzania danych:

Skaner (kod kodowy/QR)

System sterowania:

PLC + komputer przemysłowy

Integracja komputera:

Obsługuje integrację MES (opcjonalnie)

Dopływ powietrza:

0,6 MPa

Wbudowany zakres rezystancji:

1–5000 Ω

Wtyczka sieciowa 16A:

Nie wciśnięty RC: 680 Ω, Wciśnięty RC+R4: 3,38 kΩ

Wtyczka sieciowa 32A:

Nie wciśnięty RC: 220 Ω, Wciśnięty RC+R4: 3,52 kΩ

Wtyczka sieciowa 63A:

Nie wciśnięty RC: 100 Ω, Wciśnięty RC+R4: 3,4 kΩ

Wymiary:

Szer. 900 × gł. 800 × wys. 1800 mm

Waga:

300 KG

Szczegóły pakowania:

Sklejka

Możliwość Supply:

20 zestawów/miesiąc

Opis produktu

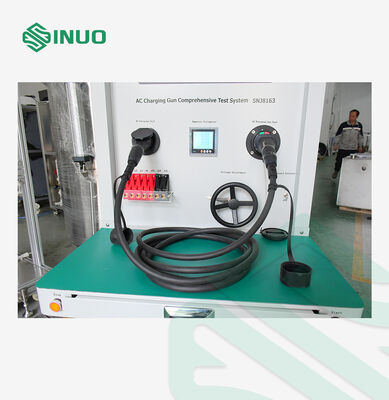

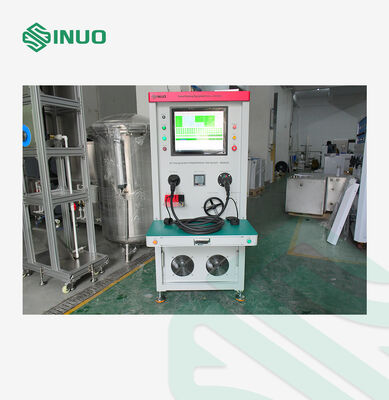

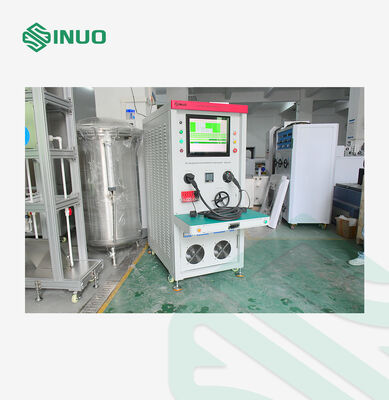

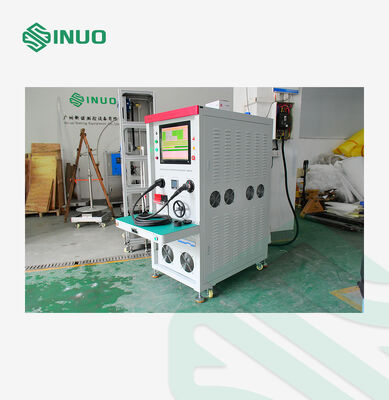

Kompleksowy system testowy pistoletu ładującego AC Maszyna do testowania złączy EV

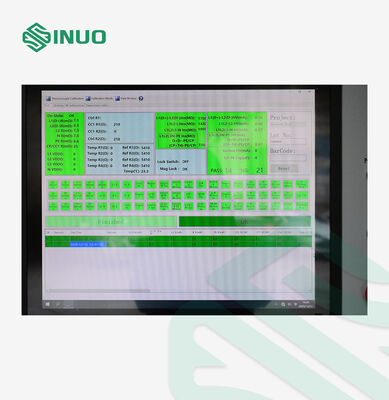

Ten system testowy jest używany głównie do kontroli działania wtyczek prądu przemiennego zgodnie z normami chińskimi (GB), europejskimi (UE) i amerykańskimi (UL). Każdej wtyczce można przypisać unikalny kod QR, a wyniki testów są automatycznie zapisywane w raportach. Zakwalifikowane wyniki można wydrukować bezpośrednio. Wszystkie funkcje są testowane automatycznie w jednym przebiegu, co zapewnia wysoką wydajność i oszczędność pracy, dzięki czemu nadaje się do pełnej kontroli produkcji masowej w fabrykach.

Funkcje testowania

Testy przerwania, ciągłości, zwarcia i kolejności okablowania dla każdego pojedynczego przewodu
Test ciągłości rezystancji głównego przewodu
Wbudowany pomiar rezystancji (uwzględnia zarówno stan wciśnięty, jak i niewciśnięty przełączników przyciskowych)
Weryfikacja obciążalności prądowej i pomiar spadku napięcia
Test izolacji pomiędzy przewodami
Test wytrzymałości dielektrycznej (wysokiego napięcia) pomiędzy przewodami
Testowanie drutu termopary

Dane techniczne

Zasilanie	Jednofazowe AC 220 V / 50 Hz
Dopływ powietrza	0,6 MPa
System sterowania	PLC + komputer przemysłowy
Skanowanie kodów kreskowych	Urządzenie wyposażone jest w skaner umożliwiający odczyt kodów kreskowych lub QR znajdujących się na testowanych próbkach. Zeskanuj produkt przed testowaniem; po teście zeskanowany kod jest automatycznie łączony z zapisem testu, co umożliwia identyfikowalność.
Testy ciągłości przewodu	Testy przerw, ciągłości, zwarć i kolejności okablowania przeprowadzane są poprzez skanowanie wejść/wyjść PLC. PLC automatycznie określa wynik pozytywny/negatywny.
Wbudowany zakres rezystancji	1–5000 Ω, Dokładność: 1% Można ustawić górne i dolne limity w celu określenia jakości produktu.
Rezystancja CC i PE (przycisk wciśnięty/nienaciśnięty)	Wtyczka sieciowa 16A:Nie wciśnięty RC: 680 Ω, Wciśnięty RC+R4: 3,38 kΩ Wtyczka sieciowa 32A:Nie wciśnięty RC: 220 Ω, Wciśnięty RC+R4: 3,52 kΩ Wtyczka sieciowa 63A:Nie wciśnięty RC: 100 Ω, Wciśnięty RC+R4: 3,4 kΩ Dokładność pomiaru rezystancji musi wynosić 1–2%.
Zakres testowania termistora	100–50 000 Ω, Dokładność: 2% Można ustawić górną i dolną granicę w celu określenia jakości ciągłości.
Test obciążalności prądowej i spadku napięcia	Mierzy spadek napięcia na złączach w warunkach prądu znamionowego i przeciążenia. Wbudowany trójfazowy transformator regulowany: wyjście 0-380V, regulowane obciążenie trójfazowe 0-35A. Obsługiwane zakresy testowe: 3,3 kW 16A jednofazowy 7,4 kW 32A jednofazowy 11 kW 16A trójfazowy 22 kW 32A trójfazowy
Test rezystancji izolacji	Jednofazowe: LN, LE, EN Trójfazowe:L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametry: Napięcie testowe: DC 100–1000 V (regulowane) Dolny limit: 1 M–1 GΩ (regulowany) Dokładność: ±5% Alarm, gdy rezystancja < ustawiona wartość
Test wytrzymałości dielektrycznej (Hi-Pot).	Jednofazowe: LN, LE, EN Trójfazowe: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametry: Napięcie probiercze: AC 0–5 kV / DC 0–6 kV (regulowane) Limit prądu upływowego: AC 0,1–20 mA, DC 0,01–5 mA Dokładność: ±1,5% + 3 cyfry Cyfrowy wyświetlacz napięcia, automatyczna programowalna regulacja Alarm, jeśli prąd upływowy przekroczy ustawioną wartość
Stacja Testowa	Pojedyncza stacja, jeden produkt na test
Uchwyty na wtyczki	Uchwyt na wtyczkę pojazdu AC w UE, uchwyt na wtyczkę na cokole UE AC, uchwyt na wtyczkę GB AC, uchwyt na wtyczkę AC w USA
Płyta ogonowa	Specjalny uchwyt zaciskowy pasujący do badanego produktu, z zaciskiem i płytką ochronną
Wysokość gniazda	750–1000 mm, ergonomicznie zaprojektowane

Przegląd systemu

Znaków:

Automatyczny system badawczy pistoletu do ładowania pojazdów elektrycznych z sterowaniem PLC i integracją MES do kompleksowego testowania złączy
