Urządzenie do testowania wyciągania złącza ładowania pojazdów elektrycznych, maszyna do testowania wyciągania wtyczki EV

Urządzenie do testowania wyciągania złącza ładowania pojazdów elektrycznych, maszyna do testowania wyciągania wtyczki EV

Nazwa marki:	Sinuo
Numer modelu:	SNQC1013
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Stosowana tabela:

Tabela 5

Stosowane dane:

Rys. 13, Rys. 14

Stosowana norma:

IEC 62196-1

Zastosowane klauzule:

Punkt 14.1.5, 14.1.6

Konfiguracja wagi:

165-750N

Metoda działania:

Operacja ręczna

Stacja Testowa:

Pojedyncza stacja

Wtyczki testowe:

Dostosowane

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów/miesiąc

Podkreślić:

Obsługa ręczna Sprzęt do testowania złączy EV

Tester złącza ładowania pojazdów elektrycznych z konfiguracją obciążenia 165-750N

Urządzenie testujące na jednej stacji IEC 62196-1

Opis produktu

Sprzęt do badań odbioru złącza ładowania pojazdów elektrycznych IEC 62196-1

Specjalistyczny sprzęt badawczy ten mierzy siłę napędową wymaganą przy odłączaniu wtyczek badawczych od gniazd ładowania pojazdu elektrycznego i urządzeń zamykających,zapewnienie zgodności z międzynarodowymi normami bezpieczeństwa.

Standardy zgodności

Zgodnie z normą IEC 62196-1:2022 pkt 14.1.5, 14.1.6, fig13, fig14

Przegląd wyposażenia

Zaprojektowane do weryfikacji siły przyciągania, gdy wtyczki badawcze są usuwane z gniazdek i mechanizmów zamykania, zapewniając odpowiednie działanie i bezpieczeństwo złącza.

Specyfikacje techniczne

Wtyczki testowe są wyposażone w kontakty miękko mielone ze stali utwardzonej o grubości powierzchni nieprzekraczającej 0,8 μm na długości aktywnej.

Wymiary kontaktu wtyczki lub odległości między powierzchniami kontaktu dla innych typów wtyczek muszą być zgodne z minimalnymi wymiarami określonymi w odpowiednich arkuszach standardowych, z tolerancją +0,010 mm.

Uwaga:Wtyczki do badań nie są załączone do tego aparatu.

- Nie, nie.	Standardowy	Rysunek nr.	Nazwa	KTY
1	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-I Lista 1	Wtyczka badawcza:32A,250 V WYJADZANIE WYROTU AC	1
2	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2 - Lista 1	Wtyczka badawcza: 63 A, 480 V trójfazowa lub 70 A, 250 V jednofazowa	1
3	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2 - Lista 1	WPŁATNIK do pojazdu badawczego: 63 A, 480 V trójfazowy lub 70 A, 250 V jednofazowy	1
4	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-ILF Lista 1	WPŁATNIK do pojazdu badawczego: 63 A, 480 V trójfazowy lub 70 A, 250 V jednofazowy	1
5	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-Illa Lista 1	Wtyczka badawcza: 16 A, 250 V Wtyczka jednofazowa Z 1 kontaktem pilota	1
6	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-Illa listy 3	Wylotowe wejście do pojazdu testowego: 16A, 250V Wylotowe wejście do pojazdu jednofazowe z 1 kontaktem pilota
7	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWY TOLEK 2-TOLEK 1	Wtyczka badawcza: 32 A, 250 V Wtyczka jednofazowa Z DWAJEM STRONAMI PILOTYCZNYMI	1
8	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWY TOLEK 2-TOLEK 3	Wystarczy, aby pojazd był wyposażony w urządzenie, które jest w stanie wykonywać próbę.
9	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-Illc Lista 1	Wtyczka badawcza: 63 A, 480 V Wtyczka trójfazowa Z DWIEM STRONAMI PILOT	1
10	IEC 62196-2/Ed.3/CDV (C) IEC ((E)	STANDARDOWA LISTA 2-Illc Lista 3	Wylotowe wejście do pojazdu testowego: 63 A, 480 V Wylotowe wejście do pojazdu trójfazowe z dwoma kontaktami pilota
11	IEC 62196-3/Ed.2/CDV (C) IEC ((E)	STANDARDOWY TOLEK 3-Ib TOLEK 1	Złącze do pojazdu do badania	1
12	IEC 62196-3/Ed.2/CDV (C) IEC ((E)	STANDARDOWE PLATA KONFIGURACJA BB SPŁUGAJĄCY VEHICLE 250 A 900 V DC STANDARDOWA PLATA 3-IIA PLATA 1	Złącze do pojazdu do badania	1
13	IEC 62196-3/Ed.2/CDV (C) IEC ((E)	STANDARDOWA LISTA 3-IIIa Lista 2	Wylotowy wlot do pojazdu	1
14	IEC 62196-3/Ed.2/CDV (C) IEC ((E)	STANDARDOWA LISTA 3-IVA MODULY wjazdu do pojazdów 2, 3 i 4 Lista 2	Wylotowy wlot do pojazdu	1
15	IEC 62196-3/Ed.2/CDV (C) IEC ((E)	STANDARDOWA LISTA 3-Ivb WŁUTAJĄCY WŁÓDZY WSZYSTKIEJ MODY Lista 1	Wylotowy wlot do pojazdu	1

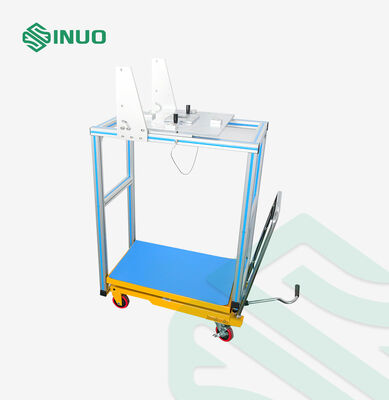

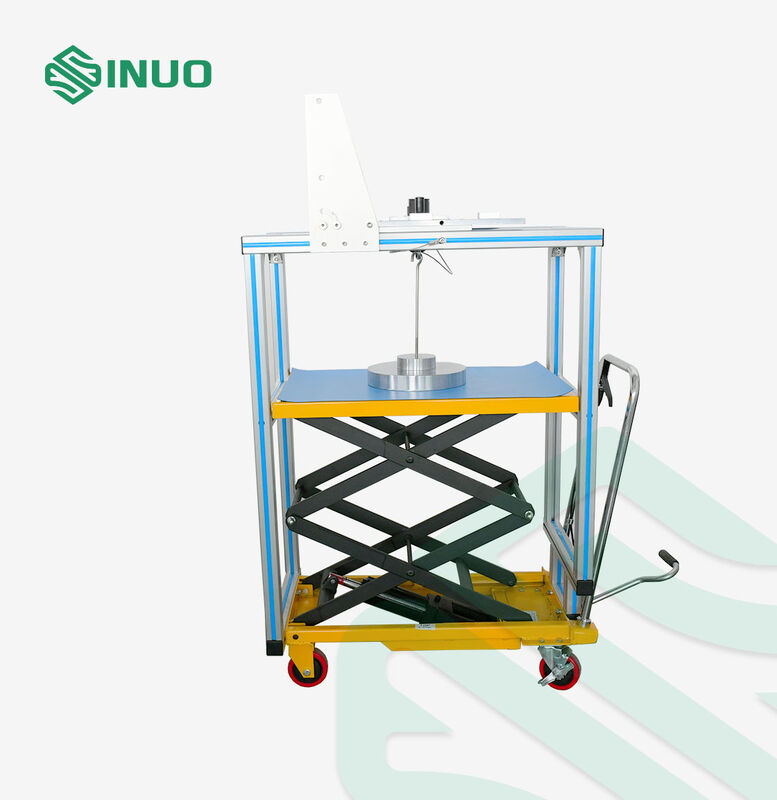

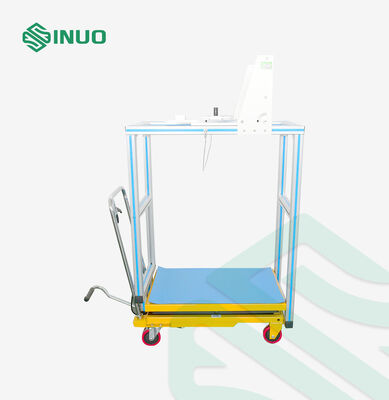

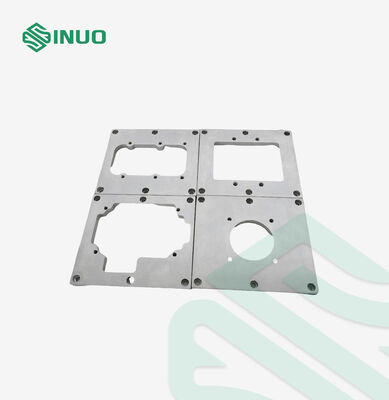

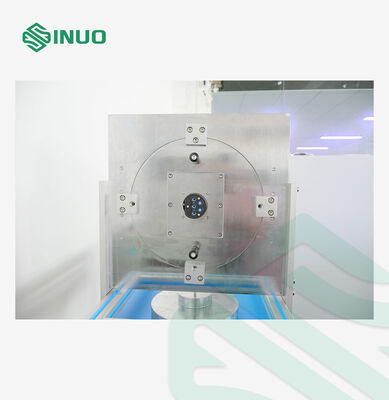

Obrazy produktów
