Urządzenie do testowania złączy EV z prądem testowym 6500A i 16-kanałowym pomiarem temperatury dla zautomatyzowanego trybu kontroli temperatury IEC 62916-3

Urządzenie do testowania złączy EV z prądem testowym 6500A i 16-kanałowym pomiarem temperatury dla zautomatyzowanego trybu kontroli temperatury IEC 62916-3

Nazwa marki:	Sinuo
Numer modelu:	SNQC1006B-6500A
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Częstotliwość próbkowania:

100 ms do 1800 s

Punkty pomiaru temperatury:

16 kanałów

Zakres pomiaru temperatury:

0–260°C

Zakres ustawień wzrostu temperatury:

0–100°C

Stałe regulowane wyjście prądu testowego:

DC 200–6500A

Maksymalne napięcie wyjściowe:

DC mniej niż DC 15v

Wymiary:

1000 mm (szer.) × 1300 mm (gł.) × 1800 mm (wys.)

Waga:

400 kg

Szczegóły pakowania:

OPAKOWANIA EKSPORTOWE

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Sprzęt do testowania złącz EV prądu testowego 6500A

16-kanałowy system pomiaru wzrostu temperatury do pomiaru wzrostu temperatury

Tryb automatycznej kontroli temperatury IEC 62916-3 System testowy

Opis produktu

Sprzęt do badań złączy EV

Zaawansowany system oceny podgrzewania powierzchni i wzrostu temperatury dla wtyczek i gniazdek pojazdów elektrycznych

IEC 62916-3 System badań wzrostu temperatury wtyczki i gniazda elektrycznego pojazdu 6500A

Standardy zgodności

Wykonane zgodnie z normą IEC 62196-1 Ed.4 CDV 2020 (punkt 12.3, art. 24, tabela 10, art. 34.2, 34.4, 35.4), IEC 62916-2, IEC 62916-3 i innych odpowiednich norm.

Przegląd systemu

Ten kompleksowy system badawczy ocenia wzrost temperatury w wtykach i gniazdach pojazdów elektrycznych przy prądzie nominalnym, a jednocześnie ocenia ogrzewanie powierzchni akcesoriów elektrycznych podczas podłączenia obciążenia.System obsługuje krótkotrwałe, wysokoprężne badania wytrzymałości kontaktów z ziemią, zapewniając niezawodną wydajność i weryfikację bezpieczeństwa.

Wyposażony w oprogramowanie własne i sterowanie komputerowe, system umożliwia w pełni zautomatyzowane wykonywanie badań i analizę danych.Jego intuicyjne działanie i precyzyjne działanie zapewniają skuteczne rozwiązanie do oceny wzrostu temperatury i weryfikacji zgodności interfejsów ładowania pojazdów elektrycznych i powiązanych komponentów.

Specyfikacje techniczne

Parametry	Specyfikacja
Stacja robocza wyjściowa	1 stacja wyjściowa prądu stałego
Maksymalne napięcie wyjściowe	Prąd stały mniejszy niż 15 V
Stały regulowany prąd badawczy	DC 200-6500A
Aktualna dokładność wyświetlania	± ((0,25% odczytu + 0,25% zakresu), rozdzielczość 1A
Dokładność wyświetlania napięcia	± ((0,25% odczytu + 0,25% zakresu), rozdzielczość 0,01V
Stabilność prądu badawczego	± ((1% wartości ustawionej + 0,5A), czas reakcji około 1 s
Zapewnienie zasilania kontaktem sterującym	Zakres prądu AC (0-2) A
Tryby działania	Tryb ciągły, tryb włączony/wyłączony, tryb automatycznego sterowania temperaturą
Zakres pomiaru temperatury	0-260°C, dokładność: ±0,3% odczytu + 1°C; rozdzielczość: 0,1°C
Punkty pomiaru temperatury	16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia)
Wspierane typy termoparów	Typy J, K, T, E, S, N, B, R
Termokopla stosowana do pomiaru	USA Ω Firmy K-typ 30AWG termopary z drutu cienkiego, długość 2 m, łącznie 20 sztuk

Szczegóły dotyczące trybu działania

Tryb ciągły:Czas badania: 0,01-99,99 godziny
Tryb włączony/wyłączony:Czas włączenia/wyłączenia: 0,01-99,99 godziny, liczba: 1-9999 razy z automatycznym zatrzymaniem
System sterowania programowalnym:Ustawienia konfigurowalne zgodnie z IEC62196 z kombinacjami czasu i prądu
Automatyczny tryb regulacji temperatury:Ustawić stabilną wartość wzrostu temperatury (0-100°C z dokładnością stabilności ±0,5°C; automatycznie oblicza wymagany prąd dla pożądanego wzrostu temperatury

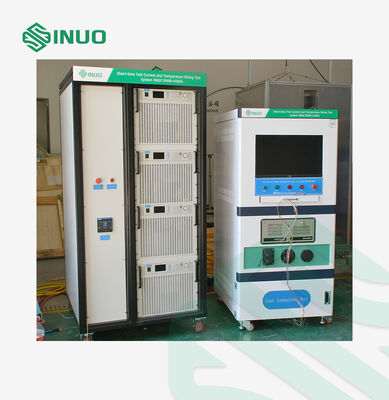

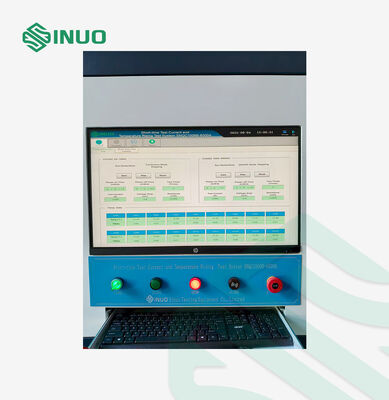

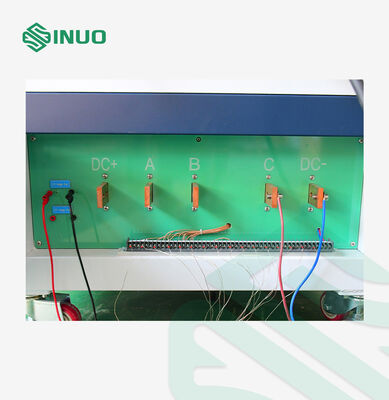

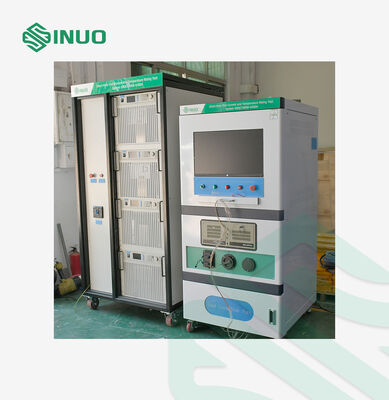

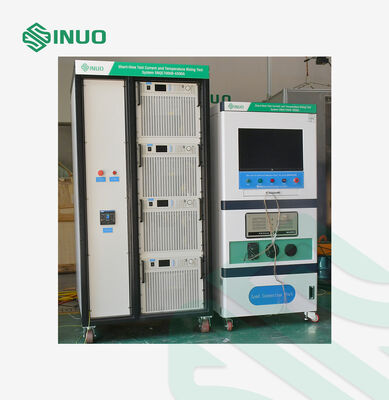

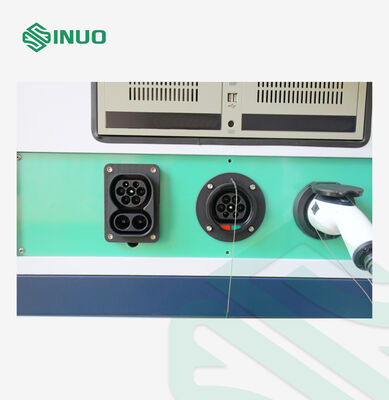

Obrazy systemu
