Sprzęt do badania łączników EV z zastosowaną siłą 500N i zastosowaniem siły w czterech kierunkach do badania błędnego ustawienia z przesuwania

Nazwa marki:	Sinuo
Numer modelu:	SNQC1017
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Wymień czas aplikacji:

0 ～ 999 .9s

Zastosowana wartość siły:

0-500N

Liczba prób:

0-999999 razy

Czas interwałowy:

0 ~ 999,9 s

Przybliżona waga sprzętu:

200 kg

Platforma wsparcia siłownika:

1200 × 800 × 1500 mm (W × d × h);

stacja:

Pojedyncza stacja

Gabinet:

500 × 400 × 1400 mm (W × d × h);

Szczegóły pakowania:

Obudowa ze sklejki

Możliwość Supply:

30 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania złączy EV z siłą przyłożoną 500N

Urządzenie do badań nieprawidłowego wyrównania siły czterokierunkowej

PLC Control and Touchscreen Operation EV Charging Interface Misalignment Tester

Opis produktu

Sprzęt do badań złączy EV

Specjalistyczne urządzenia do symulacji sił przesunięcia operacyjnego i testowania wytrzymałości na ciśnienie złączy EV podczas scenariuszy nieprawidłowego ustawienia interfejsu ładowania.

Standardy zgodności

Sprzęt ten jest zgodny z normami UL2552-2022, pkt 54C.3 i rysunkiem 54C.2, IEC 62196-1.

Przegląd wyposażenia

Próbki i ograniczenia:Interfejs ładowania
Zastosowanie:Wykorzystuje siły w górę, w dół, w lewo i w prawo do punktu uchwytu pistoletu ładowania w celu symulacji działania przesunięcia podczas normalnego użytkowania i weryfikacji wytrzymałości ciśnienia we wszystkich kierunkach
Zasada badania:Serwo silnik napędza manipulator do stosowania siły w czterech kierunkach (-X, +X, -Y, +Y) z wartościami siły i czasami interwałów zgodnie z wymaganiami standardowymi

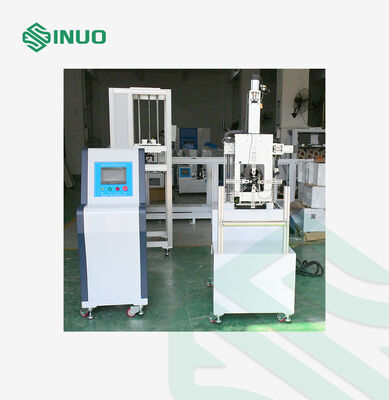

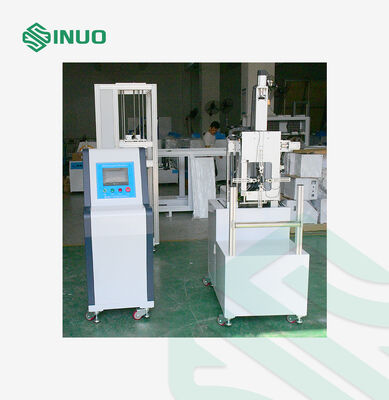

Struktura i charakterystyka urządzeń

System sterowania PLC z ekranem dotykowym i czterokierunkowymi czujnikami siły do monitorowania
Jedno niezależne stanowisko pracy do badania jednej próbki w czterech kierunkach
Oddzielna szafa sterująca i konstrukcja siłownika umożliwia umieszczenie platformy wsparcia siłownika w komorach o stałej temperaturze

Specyfikacje fizyczne

Platformy wspierające siłownik:1200 * 800 * 1500 mm (W * D * H)
Sygnał sterowania:500 * 400 * 1400 mm (W * D * H)
Przybliżona waga:200 kg

Środowisko użytkowania

Zasilanie:AC220V±10%/50-60Hz
Temperatura pracy:5-35°C
wilgotność:30%-90%

Parametry techniczne

Parametry	Specyfikacja
Metoda sterowania i działania	sterowanie PLC, obsługa ekranu dotykowego
Konfiguracja stacji	SNQC1016A-1 Jednostkowa stacja
Kierunek siły	+X, -X, +Y, -Y stosowane sekwencyjnie (programowanie dostosowywalne)
Mechanizm stosowania siły	Automatyczny manipulator osi YZ osi pionowej osi X regulowany

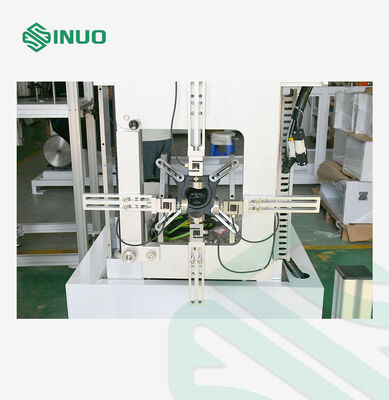

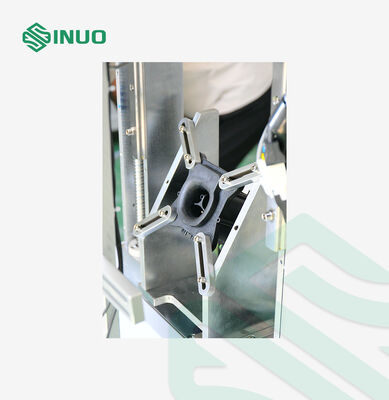

Zestaw próbki	Uniwersalna zaciska łukowa dla większości pistoletów ładowawczych, zaciska w kształcie litery V regulowana 200 mm w lewo/prawo
Wartość zastosowanej siły	0-500N, ustawione wstępnie z monitorowaniem czujników siły i automatycznym sterowaniem systemem
Czas przerwy	0-999.9s, ustawione wcześniej
Czas zastosowania siły	0-999.9s, ustawione wcześniej
Liczba prób	0-999999 razy, ustawione wcześniej
Odległość od środka gniazda do ziemi	1 m, tablica mocująca nachylona o 30° (w kierunku pionowym)
Chroniące cechy	Ochrona przed przeciążeniem, ochrona przed wyciekiem, ochrona przed zwarciem
