Urządzenie do testowania udarności wahadłowej IEC 61851 i – Test wytrzymałości mechanicznej dla słupków ładowania pojazdów elektrycznych
Dotyczy norm:
IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
Próbka testowa i zakres:
Słupki ładowania pojazdów elektrycznych AC/DC, szafy transformatorowe i skrzynki pomiarowe.
Cel testu:
Urządzenie to służy do przeprowadzania testów wytrzymałości mechanicznej słupków ładowania pojazdów elektrycznych lub szaf transformatorowych stosowanych w systemach ładowania pojazdów elektrycznych.
Zasada testu:
Test Eh a: Uderzenie młotkiem wahadłowym
Element uderzający jest swobodnie uwalniany przez 1-metrową rurę wahadłową z określonej wysokości i uderza w próbkę w najniższej pozycji pionowej. Test jest realizowany poprzez zamianę energii potencjalnej grawitacji na energię kinetyczną.
Test Eh c: Uderzenie młotkiem swobodnie spadającym pionowo
Element uderzający spada pionowo przez prowadnicę z określonej wysokości w stanie statycznym i uderza w poziomą powierzchnię próbki. Test jest realizowany poprzez zamianę energii potencjalnej grawitacji na energię kinetyczną.
Struktura i cechy:

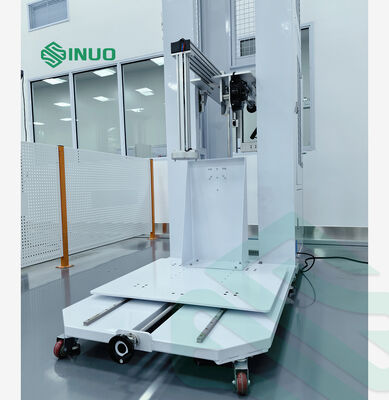

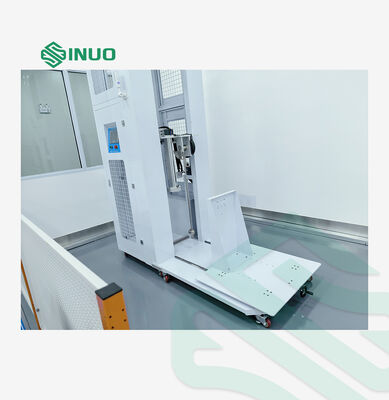

Jak pokazano na poniższym schemacie, system składa się z lewej i prawej struktury.Lewa strona: mechanizm regulacji i zwalniania wahadła,Prawa strona: platforma montażowa próbki
1.Jednostka udarności wahadłowej jest zamontowana na wózku jezdnym, co pozwala na testowanie dużych słupków DC z różnych stron. Małe ładowarki AC/DC mogą być montowane na platformie, w tym testowanie od dołu i od tyłu.
2. Zarówno mechanizmy wahadłowe, jak i opuszczania pionowego są elektrycznie regulowane na wysokość, w zakresie 0,2–2,5 m.
3.Kąt uderzenia jest regulowany, aby spełnić różne wysokości upadku, obsługując poziomy energii IK06–IK11 (1–50J).
4. Funkcja zapobiegająca wtórnemu uderzeniu dla systemu wahadłowego.
5. Elektromagnetyczne zwalnianie zarówno wahadła, jak i młotka opuszczanego ze zdalnym sterowaniem jednym przyciskiem.
6. Szybka wymiana elementów uderzających.
7. System sterowania PLC z ekranem dotykowym i zdalnym sterowaniem na podczerwień.
8. Rama ze stali A3 z wykończeniem malowanym proszkowo dla wysokiej sztywności i stabilności.
Parametry techniczne:
|
Model |
SNQC1008B |
|
System sterowania |
Sterowanie PLC, obsługa ekranu dotykowego. Wszystkie funkcje, w tym podnoszenie i zwalnianie, są zintegrowane z ekranem dotykowym, z obsługą zdalnego sterowania na podczerwień. |
|
Zakres próbek testowych |
1, Słupki ładowania AC montowane na ścianie i słupach 2, Słupki ładowania DC typu szafowego Uwaga: Maksymalny rozmiar próbki na platformie: szer. × gł. × wys. = 1 × 1 × 2,0 m
|
|
Funkcje testowe |
1, Test udarności wahadłowej (uderzenie boczne) 2, Test udarności młotkiem opuszczanym (uderzenie w powierzchnię górną) |
|
System napędowy |
Silnik + reduktor do podnoszenia; system zwalniania elektromagnetycznego. |
|
System transmisji |
Precyzyjna śruba kulowa + szyna prowadząca liniowa. |
|
Struktura systemu |
Konstrukcja ramowa z platformą próbki. Mechanizm uderzeniowy zamontowany na ramie; duże próbki mogą być umieszczane bezpośrednio na podłodze. Obudowa stalowa z powłoką antykorozyjną.
|
|
Zapobieganie wtórnemu uderzeniu |
Tak, automatyczne blokowanie rury odbijającej |
|
Regulacja wysokości |
Napęd silnikowy poprzez wprowadzanie danych na ekranie dotykowym |
|
Metoda zwalniania |
Elektromagnetyczna, obsługa jednym przyciskiem |
|
Energia uderzenia |
1,2,5,10,20J,50J (IK06–IK11)
|
|
Odpowiednie masy jednostki udarności wahadłowej |
250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, osiągane poprzez kombinację rur wahadłowych |
|
Rury wahadłowe |
1J: rura stalowa Ø9 mm, długość 1000 mm, grubość ścianki 0,5 mm 2J: rura stalowa Ø10 mm, długość 1000 mm 5–50J: rura stalowa Ø15,9 mm, długość 1000 mm |
|
Wysokość testu |
podnoszenie elektryczne, skok 200–2500 mm, sterowanie ekranem dotykowym |
|
Wysokość upadku |
Zakres: 0-500 mm, z wyświetlaczem skali, regulowany kąt uderzenia
|
|
System podnoszenia |
napędzany silnikiem, wysokość ustawiana za pomocą ekranu dotykowego |
|
System zwalniania |
zwalnianie elektromagnetyczne z obsługą jednym przyciskiem |
|
Zakres energii uderzenia |
1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11) |
|
Odpowiednie masy |
250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, system oparty na masie własnej |
|
Rury prowadzące |
1,2,5,10,20J,50J, dedykowane rury dla każdego poziomu energii |
|
Płyta podstawy |
Wzmocniona, wytrzymała stalowa płyta podstawy |
|
Wysokość uderzenia próbki |
Elektryczna regulacja pionowa ze skokiem 200–2500 mm, sterowana za pomocą ekranu dotykowego |
|
Pozycjonowanie poziome uderzenia próbki |
Regulowana pozycja wysuwu mechanizmu opuszczania młotka, umożliwiająca uderzenie w różnych punktach górnej powierzchni próbki |
|
Wysokość upadku |
wyświetlacz cyfrowy na ekranie dotykowym; wysokość można ustawić po pierwszym kontakcie za pomocą sterowania ekranem dotykowym |
|
Struktura platformy próbki |
|
|
Wymiary |
1,0*1,2 m, możliwość mocowania próbek o wymiarach do 1,0 × 1,0 m |
|
Płyta podstawy |
płyta stalowa o grubości 10 mm z gwintowanymi otworami montażowymi rozmieszczonymi zgodnie z wymaganiami układu próbki |
|
Słupki podporowe |
słupki montażowe pionowe kompatybilne z panelami próbek montowanymi z tyłu |
|
Szybkozłączna i rozłączna konstrukcja |
Umożliwia połączenie lub rozłączenie z ramą uderzeniową; używana w trybie połączonym dla małych próbek i w trybie rozłączonym dla dużych słupków DC (stacji ładowania pojazdów elektrycznych) |
|
Funkcje bezpieczeństwa i funkcjonalne |
1. Zabezpieczenie przed przeciążeniem silnika 2. Zabezpieczenie przed zatrzymaniem awaryjnym 3. Trójkolorowy system wskaźników stanu: Żółty: Czuwanie Zielony: Praca Czerwony: Alarm Wskazanie stanu systemu w czasie rzeczywistym 4. Zawiera system ochrony przed upływem prądu |
|
Konstrukcja mobilna |
Zarówno rama uderzeniowa, jak i platforma próbki są wyposażone w konstrukcje wsporcze i kółka, co umożliwia mobilność i bezpieczne zablokowanie do podłoża po ustawieniu. |
Tabele dodatkowe:
![]()
Tabela 3 Zależność kodu IK i odpowiadającej mu energii
|
Kod IK |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
IK11 |
|
Energia / J |
a |
0,14 |
0,2 |
0,35 |
0,5 |
0,7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Uwaga 1. Jeśli wymagana jest wyższa energia uderzenia, zalecana wartość to 50J. Uwaga 2: Niektóre inne normy używają pojedynczej cyfry do wskazania określonej energii uderzenia. Aby uniknąć mieszania z nimi, numer cechy jest reprezentowany przez dwie cyfry. |
||||||||||||
