IEC 62196-3 Sprzęt do badań trwałości ładowania i sprzęgła przemysłowego pojazdów elektrycznych

IEC 62196-3 Sprzęt do badań trwałości ładowania i sprzęgła przemysłowego pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1005A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zakres próbek testowych:

Pistolet ładujący AC i DC

Metoda kontroli:

Inteligentne zintegrowane sterowanie Mitsubishi PLC, 7-calowy kolorowy interfejs dotykowy człowiek-m

Tryb pracy:

Prostota lub sterowanie programowe

Prędkość testowa:

0-1100 mm/s można ustawić bezpośrednio na ekranie dotykowym

Udar testowy:

0-150mm, możliwość ustawienia wstępnego (odległość pomiędzy wtykiem pomiarowym a gniazdem pomiarowym

Obciążenie:

Zewnętrzny, może współpracować z SN2217-480V250A

Szczegóły pakowania:

sklejka

Możliwość Supply:

5 zestawów miesięcznie

Podkreślić:

Testowe wyposażenie do ładowania pojazdów elektrycznych zgodne z normą IEC 62196-3

Tester trwałości złączy przemysłowych

Sprzęt do badań złączy EV z gwarancją

Opis produktu

Urządzenie do testowania trwałości złączy do ładowania pojazdów elektrycznych i złączy przemysłowych zgodne z normą IEC 62196-3

Informacje o produkcie:

Norma: Niniejsze urządzenie testujące spełnia wymagania normy IEC 62196-3: 2020, klauzule 22 i 23, IEC62196-1: 2020, klauzule 22 i 23, IEC60309-1: 2012, klauzule 20 i 21 itp.

Jest używane do weryfikacji, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda i złącza, mogą wytrzymać naprężenia mechaniczne, elektryczne i termiczne występujące podczas normalnej pracy bez nadmiernego zużycia lub innych szkodliwych skutków.

Silnik serwo napędza mechanizm, aby próbki testowe powtarzały czynności wkładania i wyjmowania. Zewnętrzne obciążenie może być używane do testu zdolności wyłączania. Czas włączania/wyłączania, prędkość testu, skok i kąt mogą być ustawione na ekranie dotykowym.

Zakres próbek, zastosowanie, zasada działania, konstrukcja i środowisko użytkowania:

Próbki i ograniczenia	Interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda i złącza
Zastosowanie testu	Jest używane do testowania, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki i gniazda przemysłowe oraz złącza, mogą wytrzymać naprężenia mechaniczne, elektryczne i termiczne występujące podczas normalnego użytkowania bez nadmiernego zużycia lub innych szkodliwych skutków, w celu weryfikacji ich niezawodności.
Zasada testu	Mechanizm napędzany silnikiem serwo wykonuje liniowe, powtarzalne ruchy wkładania i wyjmowania próbki, a zewnętrzne obciążenie może być podłączone do testu włączania/wyłączania. Czas włączania i wyłączania, prędkość testu, skok i kąt mogą być ustawione za pomocą ekranu dotykowego.
Konstrukcja i cechy	Przyjmuje zintegrowaną ramę, napędzaną silnikiem serwo, precyzyjną śrubą kulową i przekładnią pasową synchroniczną, obsługę za pomocą kolorowego ekranu dotykowego i potężną funkcję wyświetlania cyfrowego, inteligentny system sterowania PLC; wykorzystuje również trójosiowy regulowany uchwyt, odpowiedni do testowania żywotności interfejsu pistoletu ładowania.
Środowisko użytkowania	Zasilanie: AC220V±10%/50-60Hz, 2Kw, temperatura pracy 0-40°C, wilgotność 30%-90%; Wymiary całkowite: około W1000D750H1200mm; waga: około 150kg

Parametry techniczne:

Treść testu	a) Zdolność wyłączania i obciążalność; b) Normalna praca
Zakres próbek testowych	Pistolety ładowania AC i DC
Stacja testowa	Pojedyncza stacja
Metoda sterowania elektrycznego	Inteligentne zintegrowane sterowanie Mitsubishi PLC, obsługa za pomocą 7-calowego kolorowego interfejsu dotykowego człowiek-maszyna
Tryb pracy	Praca ręczna lub sterowana programowo
Funkcja	Posiada funkcję symulacji normalnej pracy interfejsu ładowania, która może realizować operację wkładania i wyjmowania interfejsu ładowania, a także programowalne ustawienie prędkości testu, czasu testu i liczby testów
Tryb napędu	Silnik serwo napędza ruchy wkładania i wyjmowania oraz ruchy obrotowe i zanurzeniowe w cieczy, a cylinder pomocniczy realizuje otwieranie i zamykanie mechanizmu blokującego przełącznik.
Uchwyt próbki i metoda mocowania	Mocowanie mechaniczne, trójwymiarowy regulowany uchwyt X/Y/Z, regulowana pozycja punktu mocowania, uchwyt uniwersalny odpowiedni do standardów krajowych, amerykańskich, europejskich interfejsów ładowania AC/DC
Automatyczne obracanie	Wyposażony w mechanizm automatycznego obracania w uchwycie pistoletu ładowania, który może być obracany o 90°, a czas trzymania obrotu może być dowolnie ustawiony w zakresie (0 ~ 600) s, co pozwala na testowanie zanurzenia w roztworze zgodnie z klauzulą 23.3.2 normy IEC 62196-1:2022.
Liczba prób	0~999999 razy, można ustawić wstępnie, automatycznie zatrzymuje się po osiągnięciu ustawionej wartości
Czas przewodzenia przy wyłączaniu	1-999,9s, można ustawić wstępnie (norma wymaga, aby kontakt elektryczny był utrzymywany przez nie więcej niż 4s i nie mniej niż 2s)
Częstotliwość wkładania i wyjmowania	0-10 razy/min, można ustawić wstępnie (3,75 cyklu/min, 7,5 skoków/min)
Skok testowy	0-150mm, można ustawić wstępnie (odległość między wtyczką testową a gniazdem testowym wynosi ≥50mm)
Prędkość testu	0-1100mm/s można ustawić bezpośrednio na ekranie dotykowym
Wyświetlanie wartości siły	Wyposażony w czujnik siły o zakresie 50 kg, który może monitorować wartość siły w czasie rzeczywistym, tworzyć krzywą siły w funkcji czasu, wyświetlać maksymalną siłę wkładania i wyjmowania oraz wyświetlać aktualną wartość siły, zakres wartości siły (0 ~ 500) N
Urządzenie blokujące	Posiada funkcję automatycznego naciskania mechanicznego urządzenia blokującego w celu symulacji normalnych warunków pracy.
Zbiornik na roztwór	Wyposażony w jeden zbiornik na roztwór, który może pomieścić symulowany roztwór słonej i pyłowej wody zgodnie z klauzulą 23.3.2 normy IEC 62196-1:2022, proszę pamiętać, że roztwór powinien być przygotowany przez użytkownika
Wymagania dotyczące zanurzenia w roztworze	Można ustawić liczbę zanurzeń, czas zanurzenia, czas suszenia, liczbę wkładania i wyjmowania oraz liczbę cykli
Obciążenie	Zewnętrzne, może współpracować z SN2217-480V250A
Funkcja detekcji	Po podłączeniu obciążenia może realizować alarm przerwania obwodu i rejestrować aktualną liczbę cykli.
Ochrona bezpieczeństwa	Ochrona uziemienia, ochrona przed zwarciem, ochrona przed przeciążeniem

Szczegóły produktu

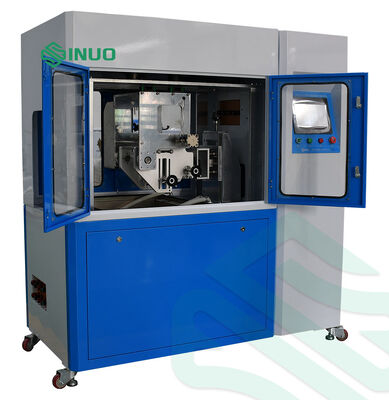

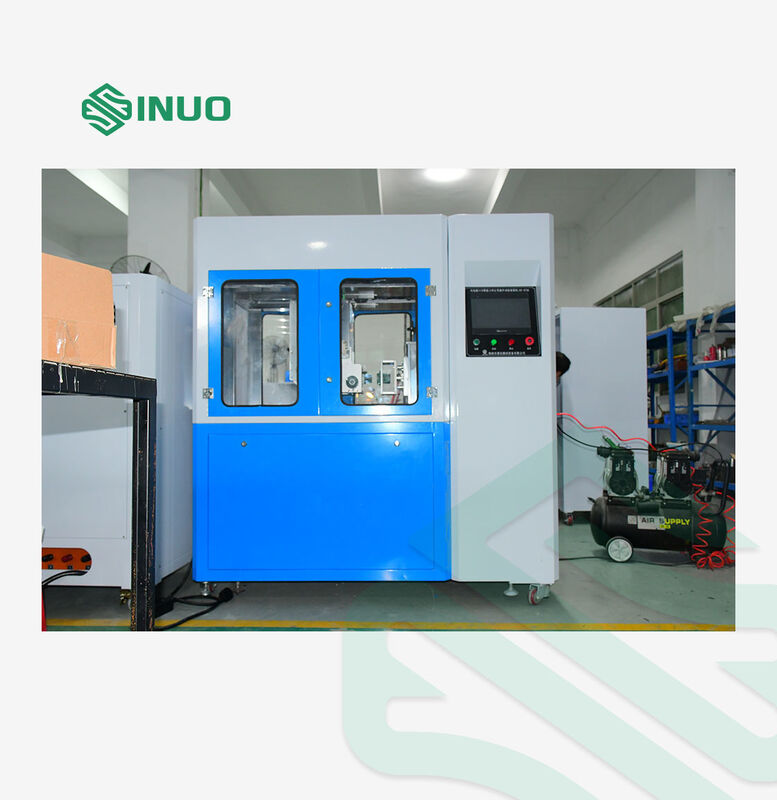

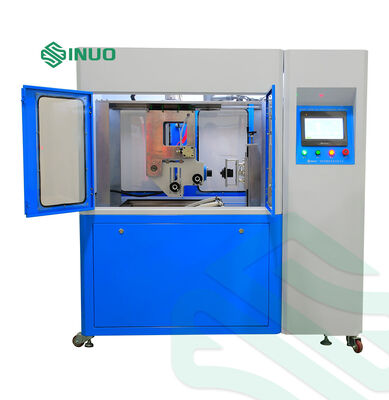

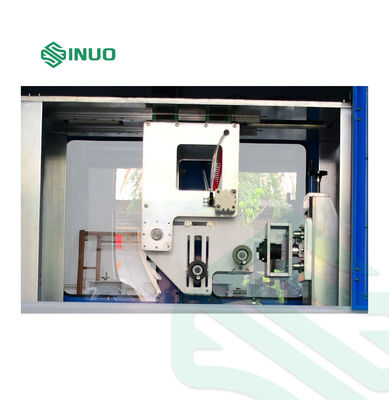

IEC 62196-3 Sprzęt do badań trwałości ładowania i sprzęgła przemysłowego pojazdów elektrycznych 2
