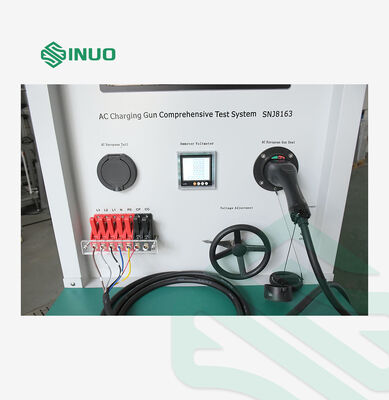

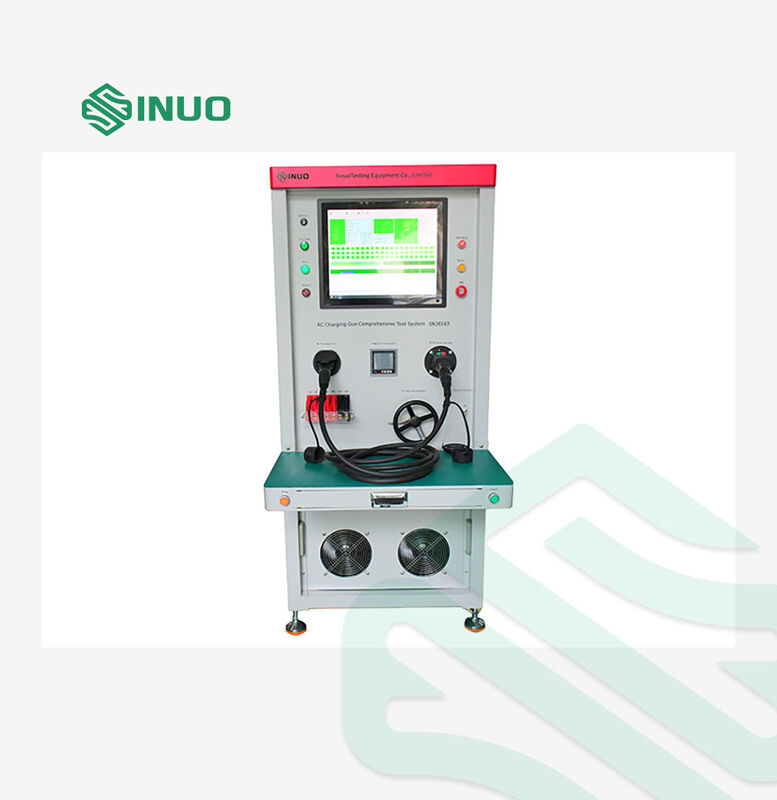

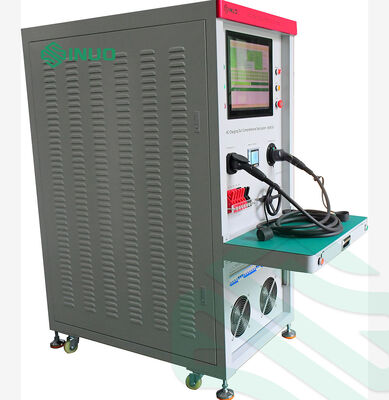

IEC 62196-1 System kompleksowych badań pistoletu ładowania AC

Urządzenie jest wyposażone w skaner do odczytywania kodów kreskowych lub kodów QR na próbkach testowych.

Skanowanie produktu przed badaniem; po badaniu skanowany kod jest automatycznie powiązany z zapisami badań, co umożliwia identyfikowalność.

Badania sekwencji przerwy, ciągłości, zwarcia i okablowania wykonywane są za pomocą skanowania PLC Input/Output.

PLC automatycznie określa przejście/odpad.

1 ¢ 5000 Ω, dokładność: 1%

W celu określenia jakości produktu można ustalić górne i dolne limity.

16A wtyczka AC:Nieciśniony RC: 680Ω, ciśniony RC+R4:30,38 kΩ32A wtyczka AC:Nieciśniony RC: 220Ω, ciśniony RC+R4:30,52 kΩ63A wtyczka AC:Nieciśniony RC: 100Ω, ciśniony RC+R4:30,4 kΩ

Dokładność pomiaru oporu musi wynosić 1% ∼ 2%.

100 50000 Ω, dokładność: 2%

W celu określenia jakości ciągłości można ustawić górne i dolne granice

Mierzy spadek napięcia w połączach w warunkach prądu znamionowego i przeciążenia.

Wbudowany trójfazowy regulowany transformator: wyjście 0-380V, regulowane trójfazowe obciążenie 0-35A.

Wspierane zakresy badań:

• 30,3 kW 16A jednofazowe
• 7.4 kW 32A jednofazowa 11 kW 16A trójfazowa 22 kW 32A trójfazowa

Jednopasowe: L-N, L-E, E-N

Trójfazowe:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametry:

1.Przesyłowe napięcie: prąd stały 100 ‰ 1000 V (regulowane)

2.Poniższa granica: 1 M1 GΩ (regulowana)

3Dokładność: ± 5%

4.Alarm, gdy rezystancja < wartość ustawiona

Jednopasowe: L-N, L-E, E-N

Trójfazowe: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametry:

1.Przesyłowe napięcie: AC 0 ¢ 5 kV / DC 0 ¢ 6 kV (regulowane)

2.Przeciśnienie prądu przecieku: AC 0,1 20 mA, DC 0,01 5 mA

3Dokładność: ±1,5% + 3 cyfry

4. Cyfrowy wyświetlacz napięcia, automatyczna programowalna regulacja

5.Alarm w przypadku przekroczenia ustawionej wartości prądu wycieku

uchwyt wtyczki pojazdu EU AC, uchwyt wtyczki pionowej EU AC, uchwyt wtyczki GB AC,

Utrzymujący wtyczkę AC USA

Specjalne urządzenie do prasowania odpowiadające badanym produktom, z zaciskiem i

tablica ochronna

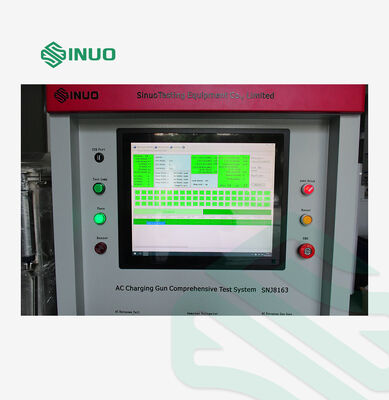

1.Wspiera Win 7 i Win 10, wszystkie ustawienia parametrów można skonfigurować za pośrednictwem oprogramowania.

2Wyniki badań każdego produktu są zapisywane na komputerze w czasie rzeczywistym w celu łatwego dostępu, przeglądania i analizy.

3.Interfejsy komunikacyjne są zarezerwowane dla opcjonalnego połączenia z systemami MES, umożliwiając przesyłanie danych z badań do bazy danych MES w celu zarządzania i kontroli.

3Dane z badań są przechowywane natychmiast po ich zakończeniu.

4Przechowywane dane testowe można eksportować w formacie TXT lub Excel.

1.Ruchy ruchome z funkcją blokowania.

2.MES Connectivity: nieobowiązkowe, dodatkowe koszty są stosowane.
