Sprzęt do testowania złączy EV
Created with Pixso.

System badań prądu krótkotrwałego i wzrostu temperatury dla złączy pojazdów elektrycznych zgodny z normą IEC 62196

System badań prądu krótkotrwałego i wzrostu temperatury dla złączy pojazdów elektrycznych zgodny z normą IEC 62196

Nazwa marki: Sinuo
Numer modelu: SNQC1006B-6500A
MOQ: 1
Cena £: Customized
Warunki płatności: T/T
Zdolność do zaopatrzenia: 5 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration Certificate (Cost Additional)
Aktualny zakres:
DC 200–6500A
Napięcie wyjściowe:
DC mniej niż DC 15v
Kanały temperaturowe:
16 kanałów
Zakres temperatur:
0–260°C, dokładność: ±0,3%
Tryby pracy:
Ciągły, wł./wył., tryb automatycznej kontroli temperatury
Zasilanie:
AC 220 V ±10%, 50/60 Hz, 50 kVA
Wymiary sprzętu:
1000 mm (szer.) × 1300 mm (gł.) × 1800 mm (wys.)
Waga sprzętu:
Około. 400 kg
Szczegóły pakowania:
sklejka
Możliwość Supply:
5 zestawów miesięcznie
Podkreślić:

System badania krótkotrwałego złącza EV

,

Wskaźnik wzrostu temperatury IEC 62196

,

Sprzęt do badań złączy EV z gwarancją

Opis produktu
System do testowania prądu krótkotrwałego i badania wzrostu temperatury dla złączy EV zgodny z IEC 62196

Przegląd produktu:

Niniejszy system testowy spełnia wymagania normy IEC 62196-1Ed.4CDV 2020, punkt 12.3, punkt 24, tabela 10, punkt 34.2, 34.4 i 35.4., IEC 62196-2, IEC 62196-3 itp.

Nadaje się do wykrywania testu wzrostu temperatury po przejściu wtyczki i gniazda EV przez prąd znamionowy, oceny nagrzewania się powierzchni akcesoriów elektrycznych po podłączeniu prądu obciążenia oraz sprawdzenia, czy wzrost temperatury zacisku spełnia wymagania normy. Używany również do testu udarności prądu krótkotrwałego dla styków uziemiających.

Cechy sprzętu

System wykorzystuje oprogramowanie zaprogramowane przez użytkownika, sterowane przez komputer. Wszystkie standardowe procedury testowe i oceny danych są kontrolowane przez system, co ułatwia obsługę. Służy do oceny nagrzewania powierzchni i wzrostu temperatury elektrod interfejsów ładowania i akcesoriów elektrycznych po podłączeniu prądu obciążenia oraz do sprawdzenia, czy wzrost temperatury spełnia wymagania normy.

Główne parametry techniczne

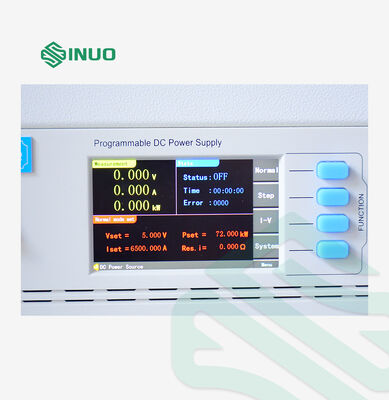

1. Stacja robocza wyjściowa: 1 stacja wyjściowa DC

        • Maksymalne napięcie wyjściowe: DC poniżej 15V DC

        • Stały regulowany prąd testowy wyjściowy: DC 200–6500A

        • Dokładność wyświetlania prądu: ±(0,25% odczytu + 0,25% zakresu), rozdzielczość 1A

        • Dokładność wyświetlania napięcia: ±(0,25% odczytu + 0,25% zakresu), rozdzielczość 0,01V

        • Stabilność prądu testowego: ±(1% wartości zadanej + 0,5A), czas reakcji około 1s

2. Zasilanie styku sterującego: zakres prądu AC (0–2) A

3. Tryby pracy: Tryb ciągły, Tryb włącz/wyłącz, Tryb automatycznej kontroli temperatury

  • Tryb ciągły włącz/wyłącz:
    • Czas testu w trybie ciągłym: 0,01–99,99 godziny
    • Czas włączania/wyłączania w trybie włącz/wyłącz: 0,01–99,99 godziny
    • Liczba cykli włącz/wyłącz: 1–9999 razy, zatrzymuje się automatycznie po osiągnięciu liczby cykli
    • Ustawienie prądu: Programowalne ustawienia sterowania (można skonfigurować zgodnie z IEC62196, z kombinacjami czasu i prądu, jak pokazano w poniższej tabeli)
    System badań prądu krótkotrwałego i wzrostu temperatury dla złączy pojazdów elektrycznych zgodny z normą IEC 62196 0

Tryb automatycznej kontroli temperatury:
System może ustawić stabilną wartość wzrostu temperatury i automatycznie znaleźć odpowiednią wartość prądu.

    • Zakres ustawienia wzrostu temperatury: 0–100°C

    • Dokładność stabilności: ±0,5°C

    • Automatycznie oblicza wymagany prąd dla pożądanego wzrostu temperatury

4. Testowanie wzrostu temperatury (wbudowane urządzenie do kontroli temperatury):

    • Zakres pomiaru temperatury: 0–260°C, Dokładność: ±0,3% odczytu + 1°C; Rozdzielczość: 0,1°C

    • Punkty pomiaru temperatury: 16 kanałów (w tym 1 punkt do pomiaru temperatury otoczenia)

    • Obsługiwane typy termopar: Urządzenie obsługuje termopary typu J, K, T, E, S, N, B, R.

    • Termopary używane do pomiaru: Amerykańska firma Ω termopary z cienkiego drutu typu K 30AWG, długość 2 metry, łącznie 20 sztuk.

    • Sondy temperatury: Sondy temperatury mogą wykonywać testy na żywo bez uszkadzania urządzenia.

    • Prędkość skanowania temperatury i interwał rejestracji: 0,1–1800 sekund dla wszystkich kanałów.

    • Rejestracja danych temperatury: Automatycznie wykonywana przez komputer, z konfiguracją oprogramowania testowego komputera.

    • Oprogramowanie może ustawić kanał temperatury otoczenia i automatycznie odejmować temperaturę otoczenia podczas zbierania danych.

5. Funkcja testowania spadku napięcia i rezystancji:
Urządzenie jest wyposażone w miernik mV, który może wykrywać spadek napięcia na złączu i obliczać odpowiadającą mu wartość rezystancji.

6. Konfiguracja zintegrowanego przemysłowego komputera sterującego z ekranem dotykowym:
System zawiera jeden zintegrowany przemysłowy komputer sterujący o następujących specyfikacjach:

    • Procesor: Pentium 4/1,8G lub wyższy
    • Pamięć: 4 GB
    • Pamięć masowa: 64 GB dysk SSD
    • Wyświetlacz: 15-calowy monitor LCD
    • System operacyjny: wersja angielska XP
    • Oprogramowanie: oprogramowanie do przetwarzania pakietu OFFICE

A. Ustawienia zasilania:

· Programowalne ustawienia pozwalają na konfigurację co najmniej 10 segmentów prądowych, umożliwiając ciągłe implementowanie różnych wartości prądu.

· Posiada funkcje przełączania oparte na zegarze, regulowane ustawienia interfejsu, automatyczne regulacje i automatyczne resetowanie.

B. Wiele trybów pracy:

· Tryb ciągły, tryb włącz/wyłącz, tryb automatycznej kontroli temperatury.

C. Wyświetlanie danych:

· Wyświetlanie w czasie rzeczywistym wartości temperatury, wartości prądu i krzywych osi czasu dla każdego kanału.

· Częstotliwość próbkowania: regulowana od 100 ms do 1800 s.

· Interwał rejestracji danych: regulowany od 100 ms do 1800 s.

D. Przechowywanie danych:

· Możliwość automatycznego lub ręcznego zapisywania danych testowych z co najmniej 8 GB przestrzeni dyskowej.

E. Eksport danych:

· Obsługuje eksport danych przez USB w formatach CSV, XLSX i innych.

F. Ustawienia zasilania (dodatkowe):

· Programowalne ustawienia do konfiguracji co najmniej 10 programów wyjściowych prądu, ciągłe stosowanie różnych wartości prądu, funkcja przełączania zegarowego, regulowany interfejs operacyjny, automatyczna regulacja i automatyczne resetowanie.

7. Zasilanie:

· AC 220V ±10%, 50/60Hz, 50KVA

8. Wymiary:

· Około 1000 mm (szer.) × 1300 mm (gł.) × 1800 mm (wys.), Waga: Około 400 kg

· Wyposażony w wytrzymałe kółka z hamulcami ułatwiające przemieszczanie i mocowanie.

9. Zabezpieczenie przed przeciążeniem i przetężeniem:

· Urządzenie automatycznie odcina wyjście prądu po zatrzymaniu.

· Urządzenie może pracować w sposób ciągły przez długi czas, jest stabilne i niezawodne.

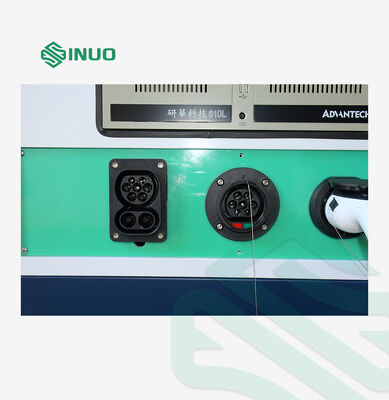

10. Konfiguracja uchwytu do testowania wzrostu temperatury:

· Wymiary: 800*400*400 mm

· Akrylowa przezroczysta osłona

System badań prądu krótkotrwałego i wzrostu temperatury dla złączy pojazdów elektrycznych zgodny z normą IEC 62196 1

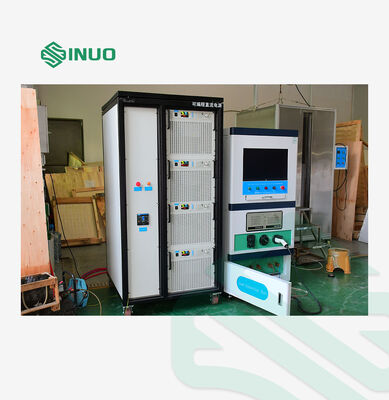

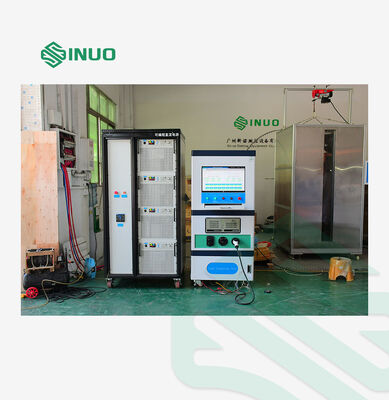

11. Ogólny schemat urządzenia (obraz zawiera konfigurację komputera):

System badań prądu krótkotrwałego i wzrostu temperatury dla złączy pojazdów elektrycznych zgodny z normą IEC 62196 2
