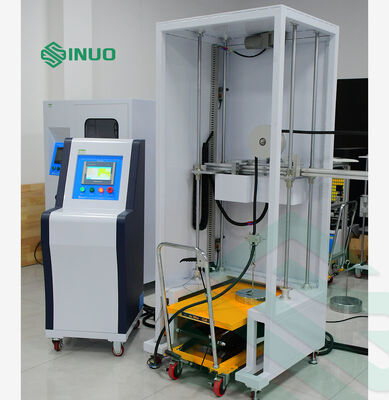

IEC 61851-23 Maszyna do testowania ciągnięcia i momentu obrotowego przy mocowaniu kabli dla stacji ładowania pojazdów elektrycznych

IEC 61851-23 Maszyna do testowania ciągnięcia i momentu obrotowego przy mocowaniu kabli dla stacji ładowania pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SNQC1007B
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Pull Zastosuj:

Spełniają specyfikacje 160n, 200n, 240n, 250n, 500n, realizowane przez superpozycję ciężarów

Obowiązuj moment obrotowy:

Spełniają specyfikacje 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, uzyskane pop

Koło momentu obrotowego:

R100 mm (200 mm) ± 0,5 mm

Cykle ciągnięć:

Można ustawić 1-999999 cykli, wartość domyślna to 100±1 cykli

Zasilanie:

AC220V±10%/50-60Hz, 1KW

Wymiary:

około W4000*D600*H1850mm

Szczegóły pakowania:

sklejka

Możliwość Supply:

5 zestawów miesięcznie

Podkreślić:

Wymagania w odniesieniu do urządzeń do pobierania energii elektrycznej

IEC 61851-23 torque test machine

pull test equipment for EV charging

Opis produktu

IEC 61851-23 Maszyna do testowania ciągnięcia i momentu obrotowego przy mocowaniu kabli dla stacji ładowania pojazdów elektrycznych

Zgodne z normami i klauzulami:

Jest on zaprojektowany i wyprodukowany zgodnie z pkt 11 normy IEC 61851-23:2023.6.102 oraz rysunek 110, rysunek 111 i tabela 114.

Informacje o produkcie:

Próbki i ograniczenia	Stacja ładowania prądu przemiennego i stałego pojazdów elektrycznych
Celem badania	Wykorzystując elastyczne mocowanie sznurka urządzenia, przewodniki przy końcach muszą być zwolnione z siły ciągnącej i momentu obrotowego.To urządzenie służy do badania zdolności mocowania przewodu lub urządzenia mocowania kabli stacji ładowania prądu prądu prądu stałego (AC/DC) EV do wytrzymania określonej siły rozciągania i momentu obrotowego..
Zasada badania	Siła przyciągania jest realizowana za pomocą silnika do napędzania ekscentrycznego mechanizmu koła.Jest on wyposażony w funkcję monitorowania czasu trwania siły przyciągania. Moment obrotowy jest stosowany przez podnoszący ciężar podkład napędzany silnikiem; gdy czas jest osiągnięty, podkład automatycznie przywraca ciężar podnoszący i kończy stosowanie momentu obrotowego.
Struktura i cechy	Sprzęt wykorzystuje sterowanie PLC i napęd silnikowy.System umożliwia ustawienie liczby zastosowań siły ciągnącej i czasu trwania badania momentu obrotowegoPo osiągnięciu ustawionej liczby cykli lub czasu trwania urządzenie zatrzymuje się automatycznie.maksymalne dopuszczalne przesunięcie kabla złącza do ładowania EV nie może przekraczać limitu określonego w normieSprzęt ten jest kompatybilny z próbkami stacji ładowania wyposażonymi w pistolety ładowania o różnej długości kabla.
Środowisko użytkowania	Zasilanie: AC220V±10%/50-60Hz, 1KW; temperatura robocza 0-40°C, wilgotność 30%-90%; Wymiary: około W4000D600H1850mm; waga: około 300kg

Parametry techniczne:

Zawartość badania	Badania przeciągania kabli i momentu obrotowego stacji ładowania pojazdów elektrycznych
Struktura sprzętu schematyczny diagram
Tryb działania sterowania	Automatyczne sterowanie PLC, obsługa ekranu dotykowego
Tryb jazdy	Elektryczne

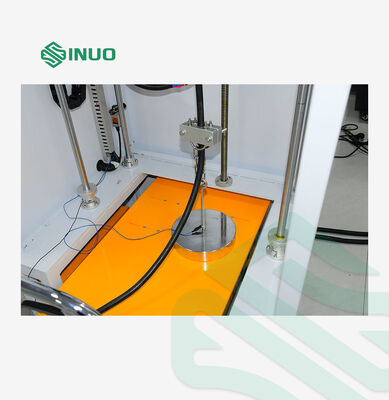

Wciągnij	Spełniają specyfikacje 160N, 200N, 240N, 250N, 500N, realizowane poprzez nakładanie ciężarów
Przekraczający moment	Spełniają specyfikacje 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, osiągane poprzez nakładanie ciężarów

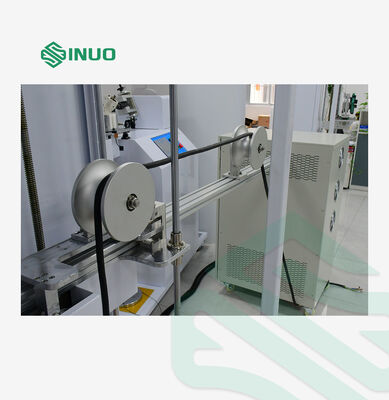

Koło momentu obrotowego	R100mm(Ф200mm) ±0,5mm
Częstotliwość rozciągania	1 raz/s, rzeczywisty czas ciągnięcia jest wykrywany przez sygnał elektryczny
Cykl ciągnięcia	1-999999 cykli, można ustawić z góry, domyślnie 100±1 cykli
Czas zastosowania momentu obrotowego	0-99H59M59S, można ustawić z góry
Ochrona przed awariami zasilania	Z funkcją pamięci magazynowania danych z wyłączeniem
Zestaw	Ściąg uniwersalny, jeden zestaw
Zrównanie wagi tabela wyboru
Dodatkowa konfiguracja	Urządzenie posiada regulowaną wysokość urządzenia o szerokości od 500 do 1200 mm (tj. położenie gniazda kabla),umożliwiające spełnienie wymogów badań stacji ładowania z różnymi pozycjami wylotów kabli.

Szczegóły produktu

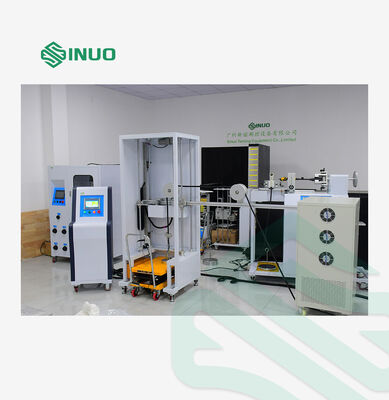

IEC 61851-23 Maszyna do testowania ciągnięcia i momentu obrotowego przy mocowaniu kabli dla stacji ładowania pojazdów elektrycznych 2
