System testowania szczelności pistoletu ładowania i rury wodnej zgodny z IEC 62196-3-1

System testowania szczelności pistoletu ładowania i rury wodnej zgodny z IEC 62196-3-1

Nazwa marki:	Sinuo
Numer modelu:	SNQC1017A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Dokładność czujnika:

00,055%

Tryb sterowania elektrycznego:

Inteligentne sterowanie PLC

Działający ciśnienie powietrza:

0,6-0,8 MPa

Kanały parametrów:

64 kanały (1~64)

Ustawienie cyklu testowego:

0-999S

Odporność na ciśnienie:

1Mpa

Szczegóły pakowania:

sklejka

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Pistolet do ładowania pojazdów elektrycznych zgodny z IEC 62196-3-1

System badań szczelności złącza EV

Sprzęt do badań pistoletu ładowania rur wodnych

Opis produktu

System do testowania szczelności pistoletów ładujących i rur wodnych zgodny z IEC 62196-3-1

Zgodne normy i klauzule

IEC 62196-3-1 Klauzula 101.6 (Test nadciśnieniowy)
GB/T20234.1-2023
GB/T4208-2017 Test klasy szczelności IPX7

Informacje o produkcie

Próbka i ograniczenia

Pistolety ładujące z systemami chłodzenia cieczą oraz pistolety ładujące o stopniu ochrony IP równoważnym IPX7.

Cel testu

Niniejsza maszyna jest używana głównie do przeprowadzania testów odporności na ciśnienie i szczelności w celu weryfikacji wydajności uszczelniania pistoletów ładujących chłodzonych cieczą oraz tych o stopniu ochrony IP wyższym niż IPX4.

Zasada testu

Test nadciśnieniowy (ciśnienie bezpośrednie):

Za pomocą systemu sterowania PLC, precyzyjne czujniki ciśnienia zbierają dane o ciśnieniu w czasie rzeczywistym z linii gazowej podłączonej do elementu uszczelniającego próbki. System przechodzi cykl: sprężanie → utrzymywanie ciśnienia → rozprężanie. Podczas fazy utrzymywania ciśnienia weryfikuje, czy spadek ciśnienia wykryty przez czujnik spełnia kryteria testowe, tym samym potwierdzając wydajność uszczelniania rurociągu próbki.
Test różnicy ciśnień (ciśnienie różnicowe):

Za pomocą systemu sterowania PLC, precyzyjne czujniki ciśnienia zbierają dane o ciśnieniu w czasie rzeczywistym z linii gazowej podłączonej do komory uszczelnionej ciśnieniowo, symulując ciśnienie klasy IPX7 (150 kPa). System przechodzi cykl: sprężanie → utrzymywanie ciśnienia → rozprężanie. Podczas fazy utrzymywania ciśnienia weryfikuje, czy spadek ciśnienia wykryty przez czujnik spełnia kryteria testowe, tym samym potwierdzając stopień ochrony i wydajność uszczelniania obudowy próbki (z użyciem niestandardowego pomocniczego uchwytu zapewniającego otwarcie wnętrza obudowy na środowisko zewnętrzne).

Parametry techniczne

Stacja testowa	Pojedyncza stacja (dwukanałowa)

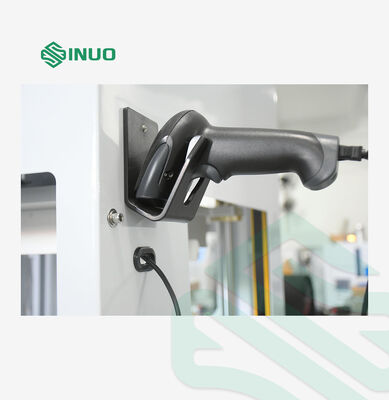

Tryb sterowania elektrycznego	Inteligentne sterowanie PLC z 7-calowym kolorowym interfejsem dotykowym. Funkcje akwizycji i rejestracji danych 32-bitowych, skaner kodów kreskowych, wyświetlanie krzywej ciśnienie-czas, generowanie raportów z testów i funkcja drukowania.
Specyfikacje ciśnienia testowego	Kanał nadciśnieniowy: 0-600 kPa, rozdzielczość: 0,001 kPa (konfigurowalne 0–4 miejsca po przecinku); ciśnienie wytrzymywane przez czujnik: 3 × pełna skala. Kanał różnicy ciśnień: 0–2000 Pa, rozdzielczość: 0,1 Pa (konfigurowalne 0–4 miejsca po przecinku); ciśnienie wytrzymywane przez czujnik: 13,8 MPa. Urządzenie jest podłączone do zewnętrznego kompresora powietrza. Ciśnienie jest wstępnie regulowane za pomocą regulatora ciśnienia na panelu urządzenia (do wartości wyższej niż ciśnienie testowe), a następnie precyzyjnie sterowane przez wbudowany proporcjonalny zawór ciśnieniowy w celu regulacji ciśnienia doprowadzanego do produktu, z parametrami konfigurowalnymi za pomocą ekranu dotykowego.
Dokładność czujnika	0,055%
Dostępne jednostki ciśnienia	kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg
Dostępne jednostki wycieku	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s
Tryby testowe	1. Test nadciśnieniowy dla rur chłodzonych cieczą: Podłącz złączkę urządzenia do złączki rury próbki. Sprężaj rurę; po osiągnięciu docelowego ciśnienia zamknij zawór i utrzymuj ciśnienie. Monitoruj spadek ciśnienia przez określony czas. Alarm jest uruchamiany, jeśli spadek przekroczy dopuszczalny limit; naciśnij reset, aby zwolnić ciśnienie. Jeśli test przejdzie pomyślnie, ciśnienie jest automatycznie zwalniane. 2. Test klasy szczelności obudowy IP: Umieść próbkę w dedykowanych górnych i dolnych formach. Naciśnij start, aby rozpocząć test; cylinder pneumatyczny automatycznie dociska, tworząc szczelną komorę. Zastosuj nadciśnienie do szczeliny między formą a próbką pistoletu ładującego; po osiągnięciu docelowego ciśnienia zamknij zawór i utrzymuj ciśnienie. Monitoruj spadek ciśnienia przez określony czas (wyciek z obudowy do wnętrza). Alarm jest uruchamiany, jeśli spadek przekroczy dopuszczalny limit; naciśnij reset, aby zwolnić ciśnienie. Jeśli test przejdzie pomyślnie, ciśnienie jest automatycznie zwalniane.
Medium testowe	Suche powietrze, dostarczane przez kompresor powietrza o ciśnieniu 0,6–0,8 MPa.
Metoda kontroli ciśnienia	Sterowane przez proporcjonalny zawór ciśnieniowy.
Czas utrzymywania ciśnienia	Regulowany od 0–999,9 s (w sekundach), wyświetlany na ekranie dotykowym.
Proces testowy	Sprężanie → Utrzymywanie ciśnienia → Rozprężanie. Rozpoczęcie testu jednym dotknięciem po zeskanowaniu kodu kreskowego; wyniki testu są zapisywane w komputerze.
Ciśnienie robocze powietrza	0,6–0,8 MPa

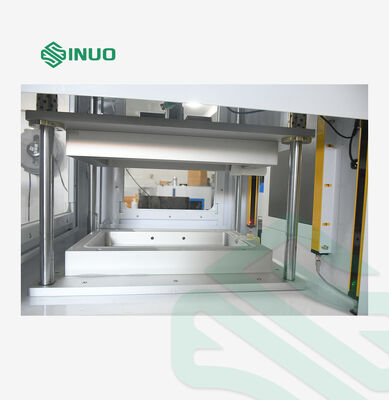

Uchwyt próbki	Zawiera jeden zestaw form o specyficznym profilu, umieszczonych w dużej komorze próżniowej (wyjmowalnej). Komora próżniowa jest rozmiaru umożliwiającego umieszczenie innych próbek.
Złącza uszczelniające	Konfigurowalne
Pomocniczy uchwyt o wysokiej szczelności	Jeden zestaw, zaprojektowany tak, aby umożliwić komunikację wnętrza obudowy pistoletu ładującego ze środowiskiem zewnętrznym.
Kanały parametrów	Można przechowywać do 64 grup (1~64) parametrów testowych
Ustawienie cyklu testowego	Regulowany od 0 do 999 sekund.
Wyświetlanie krzywej ciśnienie-czas	Wyświetlanie w czasie rzeczywistym za pomocą oprogramowania do akwizycji danych na ekranie dotykowym
Obraz referencyjny
Przechowywanie danych testowych	Eksportowane przez interfejs USB

Szczegóły produktu

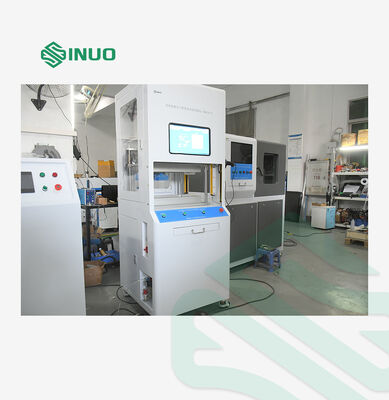

System testowania szczelności pistoletu ładowania i rury wodnej zgodny z IEC 62196-3-1 1

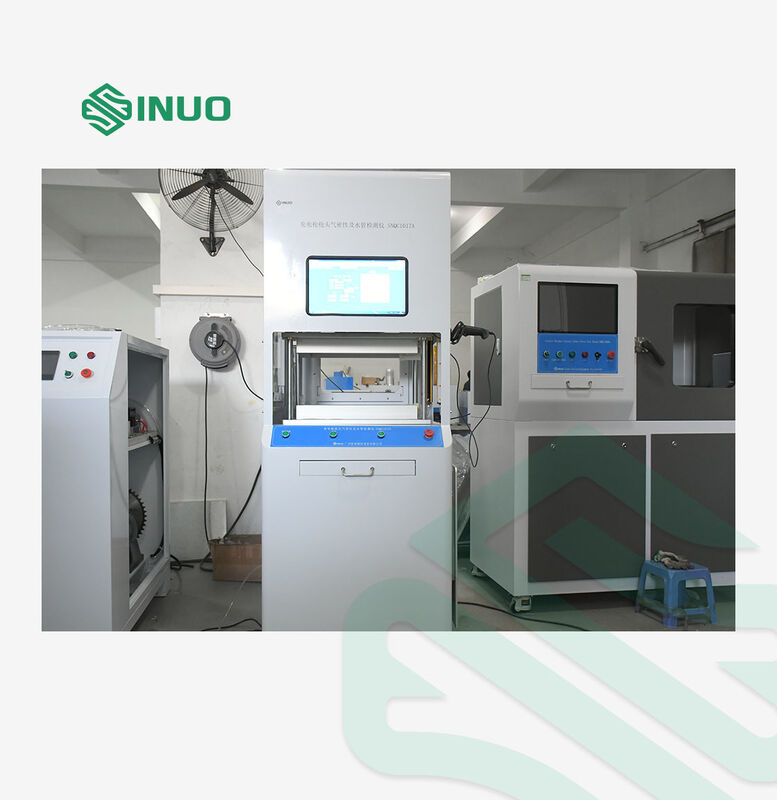

System testowania szczelności pistoletu ładowania i rury wodnej zgodny z IEC 62196-3-1 2
