Elektryczna maszyna do testowania rozbicia złącza do wtyczek ładowania -- zgodna z normami IEC 62196 i UL 2594

Elektryczna maszyna do testowania rozbicia złącza do wtyczek ładowania -- zgodna z normami IEC 62196 i UL 2594

Nazwa marki:	Sinuo
Numer modelu:	SNQC1010
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Stacja Testowa:

Pojedyncza stacja

Przejeżdżając nad ruchem:

0 ~ 2,0 m

Przekrocz prędkość:

(8±2)km/godz

Ciśnienie w oponach:

(220±10) kPa lub (218±13) kPa

Zasilanie:

Trójfazowy AC480V±10%/60Hz

Ogólne wymiary:

około szer. 4700*gł.1300*wys.3000mm

Szczegóły pakowania:

sklejka

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

urządzenie do badania rozkładu złącza EV

przetestowanie wtyczek ładowania zgodne z normą IEC 62196

przetestowanie urządzenia do badania EV zgodne z normą UL 2594

Opis produktu

Elektryczna maszyna do testowania rozbicia złącza do wtyczek ładowania -- zgodna z normami IEC 62196 i UL 2594

Przegląd produktu

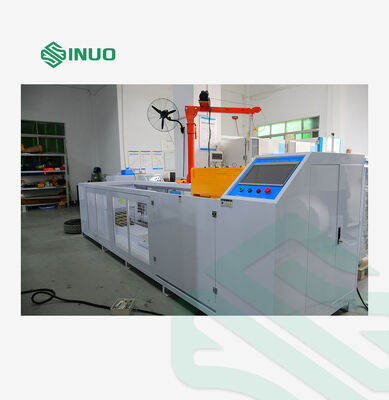

SNQC1010 Sprzęt do badania przejazdu pojazdu jest profesjonalnie zaprojektowany w celu oceny odporności na uszkodzenia złączy i wtyczek pojazdów elektrycznych w przypadku przejechania przez pojazdy.Jest w pełni zgodny zIEC 62196-1:2022 Klauzula 33a takżeUL 2594:2016 Klauzula 58wymagania dotyczące badań, zapewniające wiarygodne i powtarzalne dane z badań dotyczące certyfikacji bezpieczeństwa i weryfikacji jakości akcesoriów do ładowania pojazdów elektrycznych.

Maszyna symuluje rzeczywiste warunki walcowania opon pojazdów z standardową oponą P225/75R15, regulowaną siłą kruszenia, precyzyjną regulacją prędkości i symulowaną betonową podłogą.Jest szeroko stosowany w laboratoriach badawczych, organów certyfikujących (takich jak Intertek), producentów złączy do pojazdów elektrycznych i instytucji kontroli jakości części samochodowych.

Elektryczna maszyna do testowania rozbicia złącza do wtyczek ładowania -- zgodna z normami IEC 62196 i UL 2594 0

Stosowane normy

IEC 62196-1:2022 Klawisz 33
UL 2594:2016 § Klawisz 58

Zasada badania

W badaniu urządzenie jest umieszczane na betonowej podłodze w dowolnej normalnej pozycji spoczynkowej.Konwencjonalna opona samochodowa (P225/75R15 lub równoważna) zamontowana na stalowej obrębie, nadmuchany do określonego ciśnienia, przewraca się po złączu lub wtyczce z kontrolowaną prędkością.Akcesorium jest trzymane lub zablokowane w stałej pozycji, aby zapobiec znacznemu poruszaniu się podczas badania.Siła nigdy nie jest stosowana na wyrzucających się szpilkach.

Parametry techniczne

Stacja badawcza	Jednorazowa stacja
Elektryczna metoda sterowania	Inteligentne sterowanie zintegrowane z PLC, 7-calowe kolorowe interfejs dotykowy człowiek-maszyna
Tryb działania	Program sterowany lub ręczny, można go przełączać
System napędowy	Przyspieszenie i opóźnienie silnika plus przekładni robaka
Przejeżdżając nad ruchem	0 ~ 2,0 m
Przenoszenie ładunku	A. Siła kruszenia (5000±250) N B. Siła kruszenia (11000±550) N C. Siła kruszenia 4893 N (1100 lbf)
Przejazd nad prędkością	(8±2) km/h, prędkość regulowana przez silnik

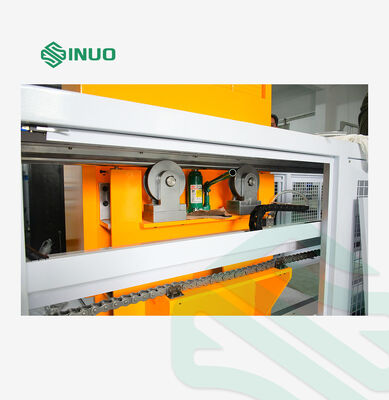

Metoda przejazdu	Jest napędzany przez moduł silnika liniowego, który symuluje ruch przodu i tyłu opon.To symuluje uszkodzenia spowodowane przez przypadkowe zmiażdżanie głowicy dyszy ładowania stos ładowania, gdy samochód porusza się do przodu lub wstecz w rzeczywistości.
Zmiana siły obrotowej	Wykorzystując ciężary, zakres siły wynosi 4890 ~ 11000N regulowalny, a ciężary są ładowane i rozładowywane za pomocą dźwigni wyciągowej.
Przejechać opony	1. wyposażony w oponę P225/75 R15 i jeden dopasowany węzeł koła, zestaw urządzeń do nadmiaru opon (interfejs nadmiaru i miernik ciśnienia powietrza) 2. wyposażony w oponę nośną 11000N i dopasowany węzeł koła.
Przejazd nad ciśnieniem w oponach	(220±10) kPa lub (218±13) kPa

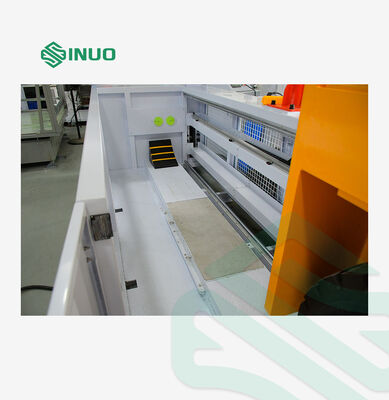

Płytka podłoża nośna	Płytka podłoża z cementem/betonem, może być wyposażona w zaciski mocujące.
Wyświetlacz liczby czasu	Parametry projektowania ekranu dotykowego mogą być ustawione zgodnie z wymaganiami normy.
Metoda spowolnienia	Nasza firma zaprojektowała mechanizm hamulcowy, który zapobiega sztywnym kolizjom.
Środowisko użytkowania	Zasilanie: trójfazowe AC480V±10%/60Hz, moc 15KW Całkowite wymiary: około W4700D1300H3000mm; masa: około 2400kg

Główne cechy

1.Ochronne osłonyNa podwoziu znajdują się podkładki i kołdręcze, które umożliwiają łatwą instalację i demontaż.Silnik o dużej mocy z reduktorem turbiny napędza obrót wrotnika dla precyzyjnej prędkości kruszenia- urządzenie przesuwne do mocowania próbki z armaturą spełnia wymagania normy.

2.Prawa ciśnienia przy przejażdżcecałkowita masa próbna obejmuje oponę, ramy przesuwne i przeciwwagę.

3.Wrzucanie do przodu i do tyłu Silnik napędza oponę do przodu i do tyłu, podczas gdy próbka pozostaje nieruchoma.

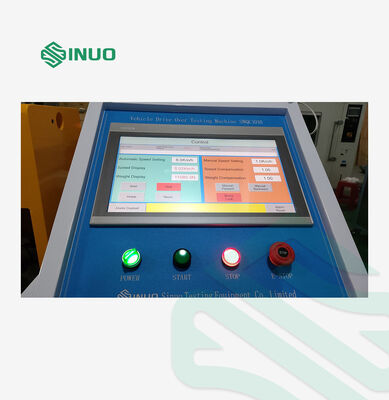

4Niezależny system sterowaniaInteligentne sterowanie PLC z 7-calowym interfejsem ekranu dotykowego w kolorze.

Elektryczna maszyna do testowania rozbicia złącza do wtyczek ładowania -- zgodna z normami IEC 62196 i UL 2594 1
