Sprzęt do testowania pojazdów elektrycznych

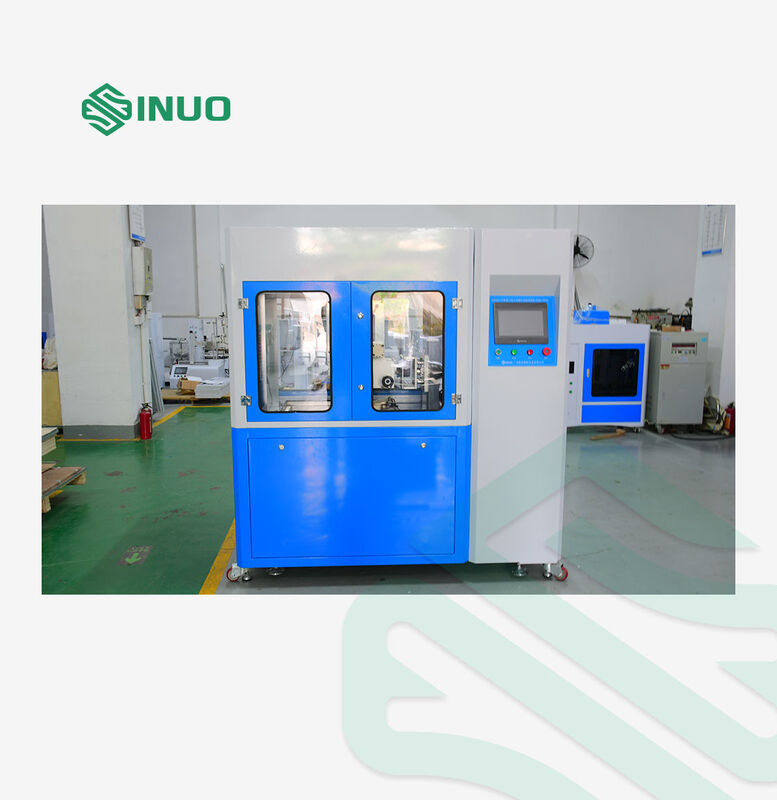

IEC 62196-1 EV Connector Mechanical Endurance Test Machine z napędem serwo

IEC 62196-1 EV Connector Mechanical Endurance Test Machine z napędem serwo

Nazwa marki:	Sinuo
Numer modelu:	SNQC1005A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Osprzęt:

Regulacja w 3 osiach X/Y/Z, uniwersalna do złącz GB/US/EUR AC/DC

Prędkość testowa:

0–1100 mm/s (ustawianie wstępne na ekranie dotykowym)

Udar testowy:

0–150 mm (z możliwością ustawienia wstępnego)

Cykle testowe:

0–999999 razy (możliwość ustawienia wstępnego, automatyczne zatrzymanie)

Wtyczka/stopa wypłaty:

0–10 razy/min (nastawa wstępna)

System sterowania:

Mitsubishi PLC + 7-calowy kolorowy ekran dotykowy HMI

Monitorowanie siły:

czujnik siły 0–500N; wyświetlanie krzywej siły w czasie rzeczywistym

Automatyczne odwracanie:

Automatyczny obrót o 90° w celu przeprowadzenia testu zanurzenia roztworu (czas utrzymywania 0–600 s

Szczegóły pakowania:

sklejka

Możliwość Supply:

10 zestawów miesięcznie

Podkreślić:

Maszyna do testowania złączy EV IEC 62196-1

tester wytrzymałości złączy EV z serwonapędem

sprzęt do testowania pojazdów elektrycznych z gwarancją

Opis produktu

IEC 62196-1 EV Connector Mechanical Endurance Test Machine z napędem serwo

Przegląd produktu

Ta maszyna testowa jest specjalnie zaprojektowana do wykonywania badanie zdolności do przełamania i badanie prawidłowego działania w przypadku interfejsów ładowania pojazdów elektrycznych, wtyczek przemysłowych, gniazdek i sprzęgłów; sprawdza, czy akcesoria elektryczne są odporne na wielokrotne obciążenia mechaniczne,napięcia elektryczne i termiczne podczas normalnej pracy bez nadmiernego zużycia, deformacji lub innych szkodliwych skutków, w celu sprawdzenia niezawodności produktu i jego trwałości.obsługuje obciążenie zewnętrzne do badań zdolności przełomowejWszystkie parametry badania, w tym czas włączenia/wyłączenia, prędkość badania, bieg i kąt, można ustawić z góry za pośrednictwem panelu ekranu dotykowego.

Standardy zgodności

IEC 62196-1:2022 klauzula 22, klauzula 23.2, klauzula 23.3, Rysunek 15, Tabela 8, Tabela 9
IEC 62196-3:2022 klauzula 22, klauzula 23
IEC 60309-1:2012 klauzula 20, klauzula 21

Parametry techniczne

Pozycja	Specyfikacja
Elementy badawcze	Badanie zdolności do przełamania; badanie normalnej pracy
Próbki testowe	Pistolety ładowania AC/DC, złącza pojazdów, wtyczki, gniazda, sprzęgacze
Stacja badawcza	Jednorazowa stacja
System sterowania	Mitsubishi PLC + 7-calowy kolorowy ekran dotykowy HMI
Tryb działania	Ręczne / sterowane programem
Tryb sterowania	Silnik serwomocyny do wtykania / przewracania; cylinder pomocniczy do przełącznika blokady

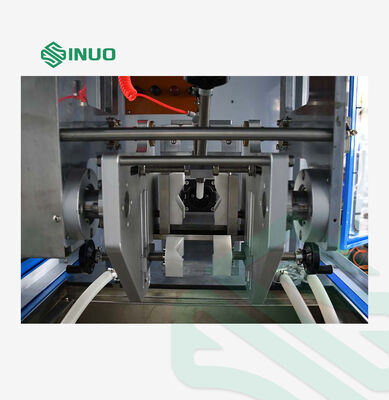

Zestaw	Przymocowanie mechaniczne; ustawialne w 3-osiowej trybie X/Y/Z; uniwersalne dla norm GB/US/EUR
Automatyczne odwrócenie	90° automatyczne obrócenie; czas utrzymania obrócenia: 0 ‰ 600 s
Cykle badań	0999999 razy (przeinstalowalne, automatyczne zatrzymanie)
Czas przewodzenia mocy przełomowej	1 ¢999.9s (przeinstalowalne)
Wskaźnik włączenia/wycofania	0 ̊10 razy/min (przeinstalowalne)
Próbkowy cios	0 ∼ 150 mm (przeinstalowalne)
Prędkość badania	0 ̊1100 mm/s (przeinstalowalne na ekranie dotykowym)
Monitorowanie sił	czujnik siły 0 ′500N; krzywa w czasie rzeczywistym; wyświetlacz maksymalnej siły wprowadzania/wyciągania
Symulacja blokowania	Funkcja automatycznego mechanicznego tłoczenia
Zbiornik roztworu	1 zestaw (dla normy IEC 62196-1:2022 klauzula 23).3.2 badanie)
Ustawienie zanurzenia roztworu	Czas zanurzenia, czas zanurzenia, czas suszenia, cykle wtyczki, wszystko programowalne
Tryb obciążenia	Obciążenie zewnętrzne (kompatybilne z SN2217-480V250A)
Funkcja alarmowa	Alarm przerwy w układzie i rejestracja liczby prób pod obciążeniem
Ochrona bezpieczeństwa	Ochrona przed ziemią, ochrona przed zwarciem, ochrona przed przeciążeniem

Struktura i cechy
Zintegrowana sztywna konstrukcja ramy
Silnik serwo napędowy z precyzyjną śrubą kulkową i pasem czasowym

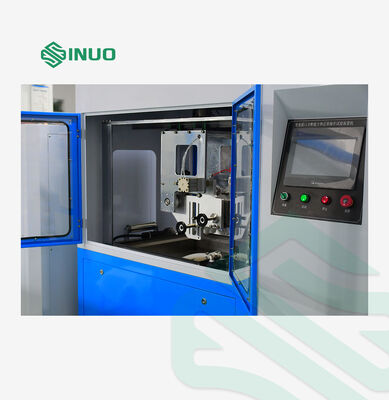

Mitsubishi PLC + 7-calowy kolorowy ekran dotykowy HMI
Świetlenie regulowane w trzech ośach dla szerokiej kompatybilności

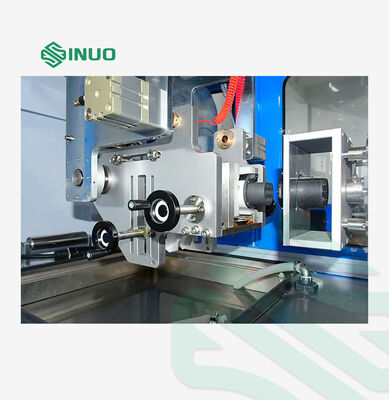

Mechanizm automatycznego przewracania się o 90° do badania zanurzenia roztworu
Monitoring siły w czasie rzeczywistym i wyświetlenie krzywej
Symulacja automatycznego urządzenia zamykającego
Programowalne cykle badawcze i funkcja automatycznego zatrzymania
Środowisko operacyjne
Zasilanie: AC220V±10% / 50 ̇ 60 Hz, 2 kW
Temperatura robocza: 0°40°C
Wilgotność: 30% ≈ 90% RH
Wymiary: ok. W1000×D750×H1200mm
Waga: około 150 kg
