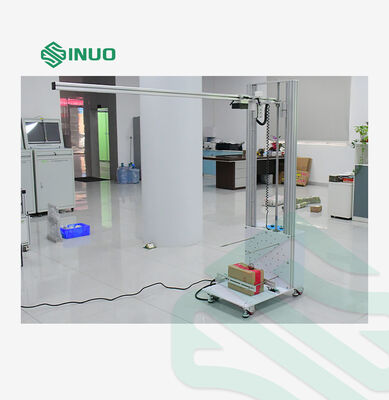

1J do 4J Sprzęt do badań uderzeń stalowych kul do weryfikacji wytrzymałości mechanicznej złącza EV

Urządzenie udarowe z kulką stalową jest zgodne zIEC 62196-1:2022 Rozdział 26.2, Rysunek 18, Tabela 13. Ma na celu weryfikacjęwytrzymałość mechanicznaakcesoriów pojazdów elektrycznych, zapewniając ich wystarczającą wytrzymałość, aby wytrzymać naprężenia występujące podczas instalacji i regularnego użytkowania.

Przyrząd ten obsługuje dwa tryby testowe: uderzenie w pionowym spadku swobodnym i uderzenie poziome wahadłowe. Charakteryzuje się precyzyjnym pomiarem, rozsądną strukturą i łatwą obsługą, co czyni go idealnym rozwiązaniem testowym dla laboratoriów, jednostek certyfikujących i producentów.

Zakres wysokości spadku	0,4–1,5 m, regulowana

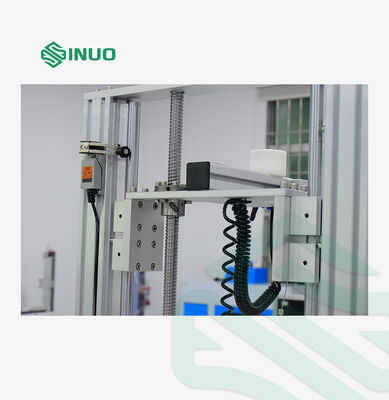

Metoda podnoszenia	Elektryczny
Tryby testowe	Uderzenie w upadku pionowym / Uderzenie w poziomie wahnięcia

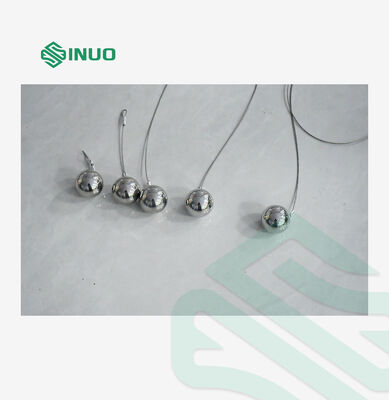

Kulki stalowe udarowe zapewniające uderzenie w pionową kroplę	50,8 mm z pierścieniem, 0,535 kg (1 szt.); energia uderzenia: 1J, 2J, 3J, 4J (regulowana za pomocą długości linki zawieszenia)
Kulki stalowe udarowe do uderzenia poziomego wahliwego	50,8mm z pierścieniem, 0,535kg (4 sztuki); energia uderzenia: 1J, 2J, 3J, 4J (ustalona długością linki zawieszenia)
Energia uderzenia w teście uderzenia piłki

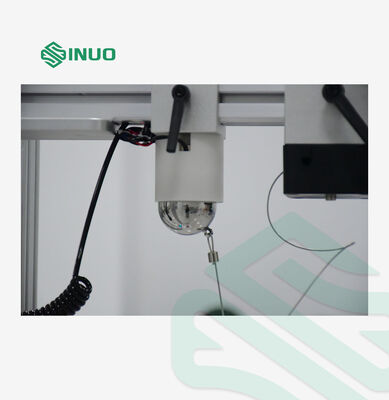

Metoda uderzeniowa

Złącza EV są narażone na przypadkowe uderzenia podczas instalacji, transportu i codziennego użytkowania. Test uderzenia kulką sprawdza, czy obudowa złącza i elementy wewnętrzne mają wystarczającą wytrzymałość mechaniczną, aby wytrzymać te wstrząsy bez pękania, złamania lub uszkodzenia.

Zgodnie z wymaganiamiIEC 62196-1:2022w teście wykorzystuje się standardową stalową kulkę (0,535 kg) do przyłożenia energii uderzenia od 1 J do 4 J, odpowiadającej prądowi znamionowemu złącza. Nasze urządzenie udarowe z kulką stalową SN1206B obsługuje zarówno pionowe tryby swobodnego spadania, jak i wahadłowe tryby uderzenia poziomego, aby w pełni spełnić te standardowe wymagania.
