Urządzenie do badania siły wycofywania dla złącza ładowania pojazdów elektrycznych | Tester zanurzeniowy o masie 0,8 kg IEC62196

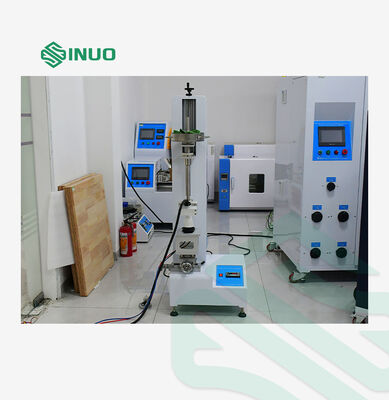

Zaprojektowany zgodnie z normą IEC 62196-3:2026, klauzula 16.16, ten tester siły odciągającej jest specjalnie stosowany do sprawdzania siły włożenia interfejsów ładowania pojazdów elektrycznych. Sprawdza, czy maksymalna siła włączenia pomiędzy pistoletem ładującym a wlotem pojazdu jest zgodna z wymaganiami normy: zamocuj pistolet ładujący pionowo, załaduj na niego standardowy obciążnik główny, następnie pozwól, aby ciężarek o masie 0,8 kg swobodnie spadł z wysokości 5 cm, aby uderzył w obciążnik główny, a po uderzeniu pistolet ładujący powinien zostać całkowicie włożony do wlotu do określonej pozycji kontaktowej.

Stacja testowa	Pojedyncza stacja
Metoda kontroli	Ręczny, przyrząd wyświetla dane dotyczące siły w czasie rzeczywistym
Metoda podnoszenia	Podręcznik
Dodatkowa metoda odchudzania	Podręcznik

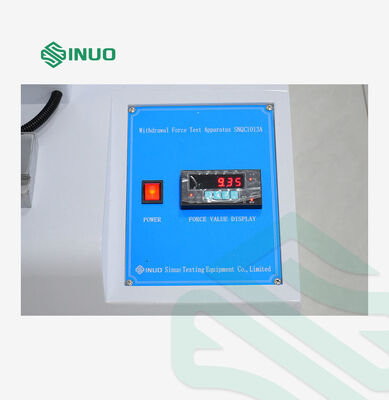

Monitorowanie wartości siły	Czujnik ciśnienia tętna + wyświetlacz przyrządu

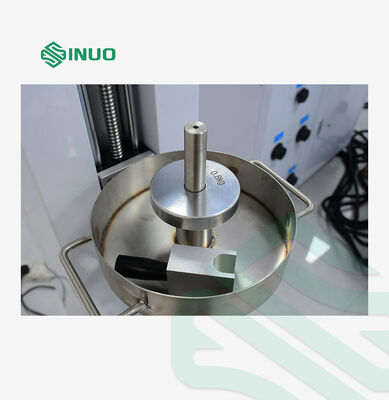

Konfiguracja wagi	Masa główna pistoletu ładującego AC: 9,2 kg Masa główna pistoletu ładującego DC: 13,2 kg Dodatkowa waga: 0,8 kg Uwaga: Masa głównego obciążnika obejmuje masę zacisku, drążka prowadzącego, stalowej misy kulowej i próbki pistoletu ładującego. Masa głównego ciężarka bez próbki wynosi około 4kg. Dodatkowo kulki stalowe o wadze 10 kg są skonfigurowane w celu precyzyjnego dostrojenia ciężaru, tak aby ciężar całego ciężarka głównego spełniał wymagania dotyczące siły włożenia pistoletów AC lub DC.
Dodatkowa wysokość zrzutu ciężaru	5cm
Wstaw położenie początkowe	Precyzyjne pozycjonowanie prowadnicy liniowej i długiego łożyska liniowego.

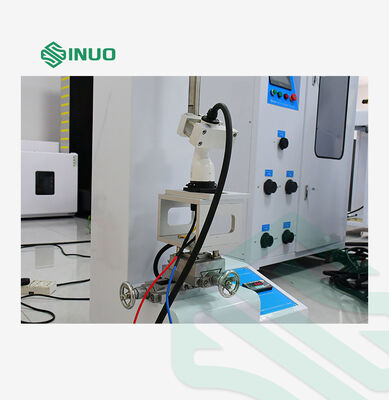

Uchwyt pistoletu ładującego	Uchwyt zaciskowy, regulowany kierunek, tak aby głowica pistoletu była skierowana pionowo w dół.

Masa 0,8 kg swobodnie spadająca z 5 cm jest zdefiniowana w normie IEC 62196-3:2026, klauzula 16.16 dotycząca kontroli uderzenia wlotu ładowania pojazdów elektrycznych, a SNQC1013A jest dedykowanym testerem do wdrożenia tego standardowego testu. Spadający ciężar symuluje uderzenie bezwładności, gdy użytkownicy podłączają pistolety ładujące, weryfikując, czy pistolet ładujący może zablokować się w pozycji pełnego kontaktu po uderzeniu. Pominięcie tego standardowego testu upuszczenia spowoduje nierówną rezystancję wtyczki, zły kontakt i ryzyko termiczne podczas ładowania, powodując brak certyfikatu i problemy z bezpieczeństwem posprzedażnym, dlatego SNQC1013A jest niezbędnym sprzętem do kontroli jakości do sprawdzania właściwości włożenia wlotu ładowania.
