Sprzęt do testowania złączy EV
Created with Pixso.

IEC 61058-1 Motor Inrush Load Cabinet∙ 1-180A Tester oporowy i indukcyjny

IEC 61058-1 Motor Inrush Load Cabinet∙ 1-180A Tester oporowy i indukcyjny

Nazwa marki: Sinuo
Numer modelu: SN2117M
MOQ: 1
Cena £: Customized
Warunki płatności: T/T
Zdolność do zaopatrzenia: 20 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration Certificate (Cost Additional)
Stacja Testowa:
Pojedyncza stacja
sterowanie elektryczne:
PLC + 7-calowy ekran dotykowy
Napięcie impulsowe:
Zakres: 0–250 V, dokładność: 0,5% ± 2d
Prąd impulsowy:
1–180A, rozdzielczość: 0,1A
Napięcie wyjściowe:
Możliwość przełączania pomiędzy 250 V i 127 V
Liczba cyklu:
0–9 999 999 razy, możliwość ustawienia wstępnego
Szczegóły pakowania:
sklejka
Możliwość Supply:
20 zestawów miesięcznie
Opis produktu
IEC 61058-1 Motor Inrush Load Cabinet∙ 1-180A Tester oporowy i indukcyjny

Informacje o produkcie

Niniejszy sprzęt badawczy służy do oceny trwałości elektrycznej i mocy ruchu/przerwania przełączników sterowania silnikiem i powiązanych komponentów.Symuluje obciążenia motorowo-rezystywo-indukcyjne do testowania akcesoriów do klejenia kontaktowego, nadmiernego zużycia i uszkodzenia z powodu zmęczenia elektrycznego, z sterowaniem PLC i 7-calowym ekranem dotykowym dla łatwej obsługi.

Urządzenie obsługuje prądy impulsowe do 180A i prądy nominalne do 30A, z wydajnością 250V/127V i ustawialną liczbą cykli do 9,999999 razy.

Zbudowany z konstrukcją pojedynczej stacji, nadaje się do rezystywnych, indukcyjnych i blokowanych przełączników sterowania obciążeniem silnika z napięciem znamionowym ≤250V i prądem znamionowym ≤30A.

Dzięki automatycznemu przełączaniu obciążeń i wysokoprecyzyjnemu pomiarowi jest idealny dla laboratoriów kontroli jakości i środowisk produkcyjnych weryfikujących wydajność przełącznika.

IEC 61058-1 Motor Inrush Load Cabinet∙ 1-180A Tester oporowy i indukcyjny 0
Zgodne z normami i klauzulami

• IEC 61058-1:2016, pkt 17

• IEC 60669-1:2020

Parametry techniczne
Stacja badawcza Jednorazowa stacja
Metody sterowania elektrycznego Sterowanie PLC z 7-calowym kolorowym ekranem dotykowym
napięcie impulsowe Zakres: 0-250 V, dokładność: 0,5% ± 2d
Prąd impulsowy 1 ̊180A, rozdzielczość: 0,1A
Prąd nominalny 1 ̊30A, rozdzielczość: 0,1A
Napięcie wyjściowe Zmiennik pomiędzy 250V a 127V
Liczba cykli 0 ¢9,999,999 razy, ustawialne z góry
Zakres próbki testowej, cel, zasada, struktura i środowisko operacyjne

Próbka i ograniczenia

Stosowane do przełączników sterujących obciążeniami rezystywnymi i silnikami klasyfikowanymi w pkt 7.1.2.2, przełączniki sterujące dla obwodów specjalnego obciążenia silników o zablokowanym wirniku o współczynniku mocy ≥ 0,6 klasyfikowanych w pkt 7.1.2.9, oraz przełączniki sterujące dla układów obciążenia indukcyjnego klasyfikowanych w pkt 7.1.2.8Napięcie znamionowe próbek nie przekracza 250 V, a prąd znamionowy nie przekracza 30 A.



Celem badania

Używane do badania zdolności do tworzenia/rozbijania i normalnej żywotności przełączników sterowania silnikiem.Celem jest sprawdzenie, czy akcesoria są odporne na uderzenia prądu i uszkodzenia z powodu zmęczenia elektrycznego podczas normalnego użytkowania., oraz sprawdzać, czy kontakt nie przykleja się, czy nie odłącza się go przez dłuższy czas, czy nie jest nadmiernie zużyty, czy nie ma innych szkodliwych konsekwencji.

Podstawą jest symulacja obciążenia oporowo-indukcyjnego silników przy użyciu oporu + indukcji, wykonywanie testów żywotności elektrycznej, zdolności rozruchu i wytrzymałości na przełącznikach, kontaktorach, ochroniarzach,sterowniki silników, itp.



Zasada badania

Używane do badania zdolności do tworzenia/rozbijania i normalnej żywotności przełączników sterowania silnikiem.Celem jest sprawdzenie, czy akcesoria są odporne na uderzenia prądu i uszkodzenia z powodu zmęczenia elektrycznego podczas normalnego użytkowania., oraz sprawdzać, czy kontakt nie przykleja się, czy nie odłącza się go przez dłuższy czas, czy nie jest nadmiernie zużyty, czy nie ma innych szkodliwych konsekwencji.

Podstawą jest symulacja obciążenia oporowo-indukcyjnego silników przy użyciu oporu + indukcji, wykonywanie testów żywotności elektrycznej, zdolności rozruchu i wytrzymałości na przełącznikach, kontaktorach, ochroniarzach,sterowniki silników, itp.

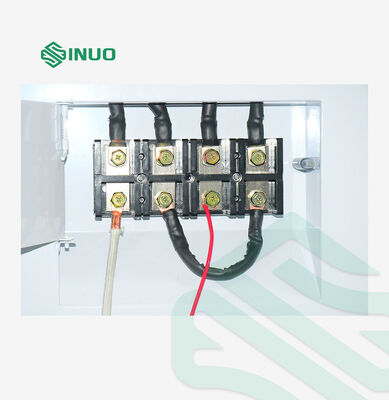

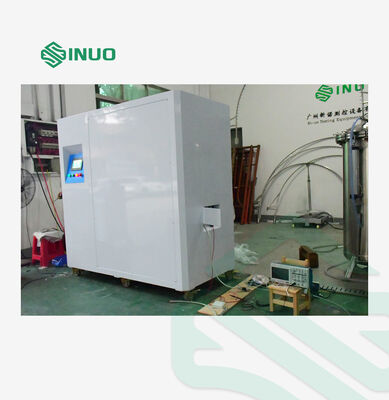

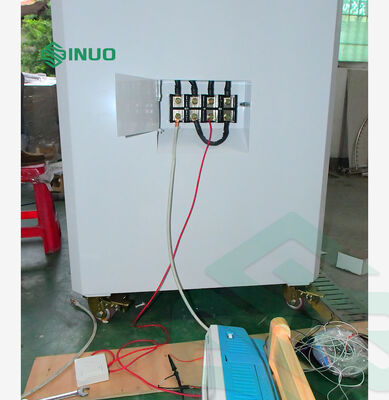

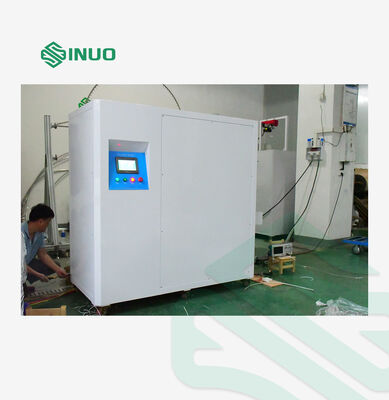

Struktura i cechy urządzeń Urządzenie to wykorzystuje sterowanie PLC + ekranem dotykowym. Prąd i napięcie można ustawić za pośrednictwem ekranu dotykowego,i może automatycznie przełączać się między obciążeniami rezystywnymi i indukcyjnymi bez ręcznej regulacji obciążeniaWymiary urządzenia: ok. 1800 × 900 × 1900 mm (W×D×H) Masa urządzenia: ok. 700 kg




Środowisko operacyjne

Zapewnienie zasilania: AC 220V ±5% / 50Hz, 50 kVA

Warunki instalacji:

• Ciśnienie atmosferyczne: 80~106 kPa

• Temperatura otoczenia: 5 ̊40 °C

• wilgotność względna: 20~80% RH

• Brak silnych drgań i wibracji

• Brak zakłóceń elektromagnetycznych

• Bez pyłu, gazów wybuchowych i gazów żrących

• Dobre warunki rozpraszania ciepła

IEC 61058-1 Motor Inrush Load Cabinet∙ 1-180A Tester oporowy i indukcyjny 1

(schemat obwodu testowego)
