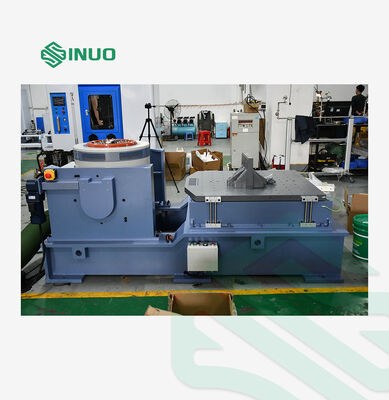

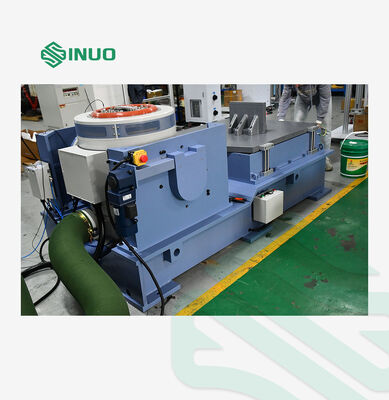

Maszyna do testowania wibracji elektromagnetycznych o masie 1000 Kgf 1-3000 Hz Ładunek 300 kg do testowania IEC MIL GB

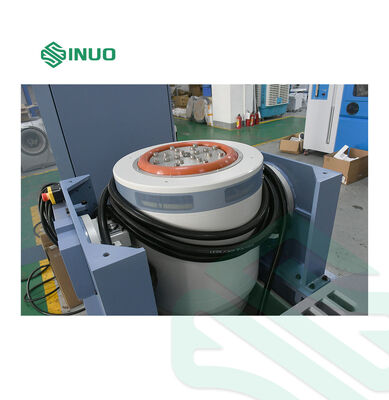

Parametry generatora wzbudzenia elektromagnetycznego A11S24

Maksymalna sinusoidalna siła wzbudzenia

Szczyt 1000kg.f

Maksymalna losowa siła wzbudzająca

1000kg.f rms

Maksymalna siła wzbudzenia uderzenia

Szczyt 2000kg.f

Zakres częstotliwości

1 ~ 3000 Hz

Maksymalne przemieszczenie

51 mm str

Maksymalna prędkość

2 m/s

Maksymalne przyspieszenie

100G (980 m/s²)

Częstotliwość rezonansowa pierwszego rzędu

3200 Hz±5%

Efektywne obciążenie

300 kg

Częstotliwość izolacji wibracyjnej

2,5 Hz

Ruchoma średnica cewki

Ф240 mm

Ruchomy ciężar cewki

10 kg

Przykręć do stołu

16×M10

Wyciek strumienia

＜10 gausów

Dopuszczalny moment mimośrodowy

300N·m

Rozmiar sprzętu

845mmx790mmx840mm (bez stołu rozszerzającego)

Waga sprzętu

Około. 1100 kg (bez poziomego stołu przesuwnego)

Cyfrowy przełączający wzmacniacz mocy LA12K

Moc wyjściowa

12 kVA

Napięcie wyjściowe

100 V

Prąd wyjściowy

100A

Wydajność wzmacniacza

≥90%

Częstotliwość przełączania

116 kHz

Stosunek sygnału do szumu (SNR)

≥65dB

Poziom hałasu

≤70dB

Rozmiar wzmacniacza

880 mm x 590 mm x 1720 mm

System ochrony serwa

Funkcjonować

Temperatura, ciśnienie wiatru, nadmierne przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, usterka zewnętrzna, zasilanie sterujące, usterka logiczna, zanik fazy wejściowej

Cyfrowy kontroler wibracji VCS-2

Konfiguracja sprzętu

2 jednoczesne kanały wejściowe, 1 kanał wyjściowy

Sinus, losowy, klasyczny szok

Komputer sterujący

Oryginalny komputer z monitorem LCD 17", klawiaturą i myszką optyczną

Oprogramowanie

Dzięki dwujęzycznemu (chiński/angielski) interfejsowi operacyjnemu obsługuje analizę w dziedzinie czasu i częstotliwości, kontrolę źródła sygnału, analizę przemiatania sinusoidalnego i wiele innych. Może automatycznie generować raporty z testów WORD i oferuje funkcje wyświetlania sygnału/danych, przechowywania, konfiguracji parametrów testowych i analizy danych.

Czujnik przyspieszenia LTE C04A07

Zakres częstotliwości: 1-8000 Hz

Czułość: 30 szt./g

Zakres temperatur: -40 - 160 ℃

Stół rozkładany pionowo VT80

Tworzywo

Stop aluminium/magnezu, powierzchnia anodowana na twardo

Rozmiar stołu

800mm×800mm

Naprawiona dziura

Tuleja śrubowa ze stali nierdzewnej M8, trwała i odporna na zużycie

Częstotliwość użytkowania

Sinus: 1000 Hz; Losowo: 1500 Hz

Waga

Około 67,5 kg

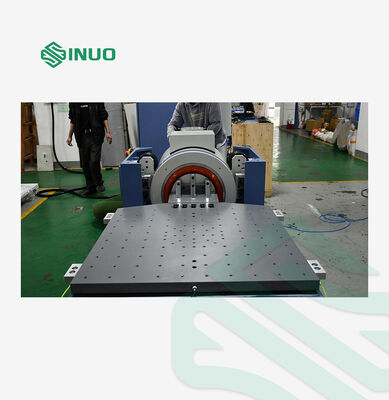

Stół do poziomego filmu olejowego HG80

Tworzywo

Stop aluminium/magnezu, powierzchnia anodowana na twardo

Rozmiar stołu

800mm×800mm

Naprawiona dziura

Tuleja śrubowa ze stali nierdzewnej M8, trwała i odporna na zużycie

Częstotliwość użytkowania

Sinus: 2000 Hz; Losowo: 2000 Hz

Waga

Około 105 kg

Wentylator chłodzący B402 (w tym tłumik)

Moc wentylatora

4KW

Natężenie przepływu wentylatora

40,8m3/min

Ciśnienie wentylatora

0,049 kgf/cm2

Wymagania elektryczne

Zasilanie

Prąd przemienny 3-fazowy 380 V/50 Hz, 25 KVA

Sprężone powietrze

0,6 MPa

Rezystancja uziemienia

≤4Ω
