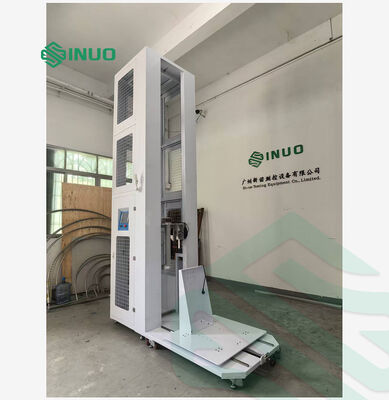

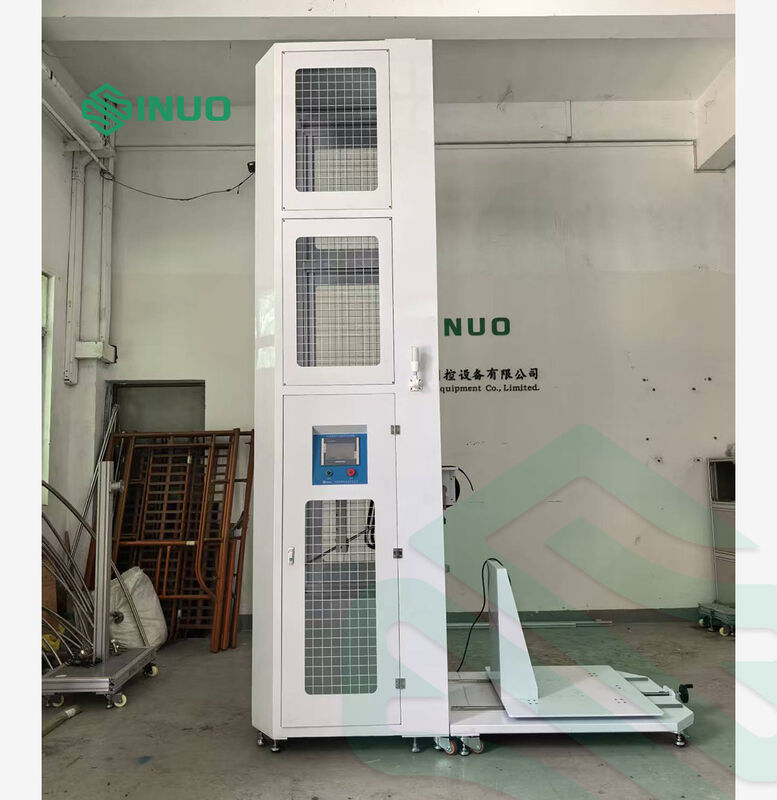

Elektryczny zestaw ładowania, wahadło, uderzenie młotkiem do badania IEC 61851 IK

Ten urządzenie do badania uderzeń wahadła na ładowarkę jest specjalnie opracowane do przeprowadzania badań wytrzymałości mechanicznej na ładowarkach pojazdów elektrycznych i szafkach dystrybucyjnych energii.Wspiera dwa standardowe tryby badań uderzeniowychWpływ wahadłowy i uderzenie pionowego młotka.dokładne symulowanie zewnętrznych mechanicznych zderzeń na obudowach urządzeńWyposażona w intuicyjny interfejs obsługi dotykowej i niezawodną funkcję hamowania przeciw wtórnym uderzeniom, maszyna zapewnia stabilne,powtarzalne wyniki badań w celu zweryfikowania trwałości konstrukcyjnej ładowni EV.

1.IEC 61851-1:2017 Przewodzący układ ładowania pojazdów elektrycznych ¢ Część 1: Wymogi ogólne, klauzula 12.11

2.IEC 60068-2-75:2014 Badania środowiskowe ¢ Część 2-75: Badania ¢ Badanie Eh: Badania młotem

3.IEC 62262:2021 Stopień ochrony zapewnianej przez obudowy urządzeń elektrycznych przed mechanicznymi uderzeniami zewnętrznymi (kod IK)

4.IEC 62477-1:2022 Wymagania bezpieczeństwa dla systemów i urządzeń elektronicznych konwerterów mocy2.2.4.3

5.IEC 62439-7:2022 Sieci łączności przemysłowej ✓ Sieci automatyzacji o wysokiej dostępności ✓ Część 7: Protokół redundancji pierścieniowej, klauzula 10.2.701.2

Urządzenie to jest przeznaczone do przeprowadzania badań wytrzymałości mechanicznej na ładowarkach EV i szafkach dystrybucyjnych energii dla systemów ładowania pojazdów elektrycznych.

Test Eha (Wpływ wahadła): ciężar uderzenia jest swobodnie uwalniany z ustalonej wysokości wzdłuż ramienia wahadła o długości 1 metra. Uderza w próbkę poziomo w najniższym pionowym punkcie.Energia potencjalna grawitacyjna przekształca się w energię kinetyczną w celu zakończenia badania uderzenia w próbkę.

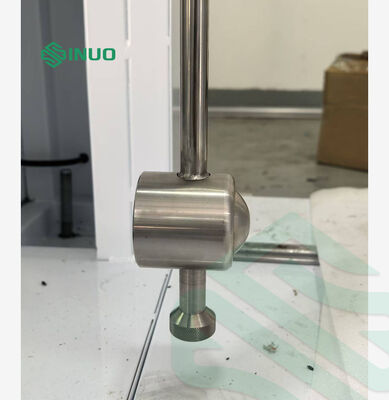

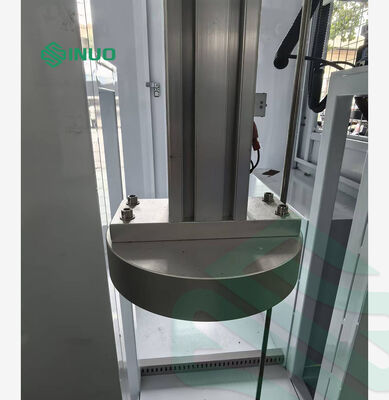

Badanie Ehc (Vertical Drop Hammer Impact): waga uderzeniowa spada pionowo z miejsca spoczynku na określonej wysokości wzdłuż rurki przewodnikowej na poziomą powierzchnię próbki.Konwersja energii potencjalnej grawitacyjnej do energii kinetycznej realizuje badania uderzeń próbki.

Schemat struktury następujący:

• Zintegrowane podwójne tryby badania
Łączy w sobie uderzenie bokiem wahadła i uderzenie pionowe w jednym urządzeniu, symulując prawdziwe kolizje i spadające obiekty uderzające w ładowarki.oszczędność miejsca i kosztów zamówień publicznych.

• Energia uderzenia zgodna ze standardem
Obsługuje 5J i 20J energii uderzeniowej odpowiadającej klasom IK08 i IK10, w pełni spełniając standardy badań IEC. Dane z badań mogą być bezpośrednio wykorzystywane do certyfikacji produktu.

• Funkcja przeciwdziałania wtórnym uderzeniom
Automatycznie blokuje wahadło odbicia po jednym uderzeniu, aby uniknąć powtarzających się uderzeń prób, zapewniając dokładne i powtarzalne wyniki badań.

• Inteligentne sterowanie dotykowe PLC z zdalnym sterowaniem
Wszystkie parametry, takie jak wysokość uderzenia i opóźnienie hamowania, są ustawione na ekranie dotykowym.ochrona przed przeciążeniem silnika i przeciekami.

• Szeroki regulowany zakres badania
Wysokość uderzenia można elektrycznie regulować od 300 mm do 2000 mm. Platforma próbkowa o wymiarach 1,0 m × 1,2 m pasuje do większości ściennych i podłogowych ładowarek AC/DC.

• elastyczna i stabilna struktura
Wyposażony w zamykane kółka i nogi wspierające, cały urządzenie można przenosić na różne stanowiska pracy i mocno przymocować podczas badania.Platforma obsługuje szybkie demontaż dużych szaf ładowania.

• Kompletne standardowe akcesoria
Dostępne ze standardowym ramieniem wahadłowym, wielokrotnymi głowicami młotkami i rękawami do testów 5J i 20J, gotowe do użycia zaraz po dostawie.
