Sprzęt do testowania pojazdów elektrycznych

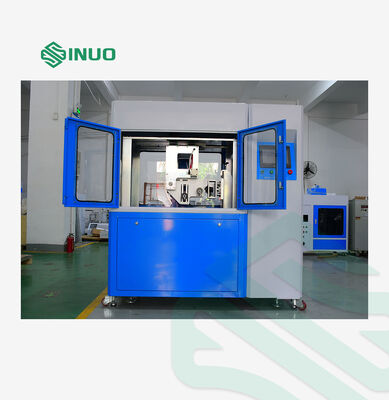

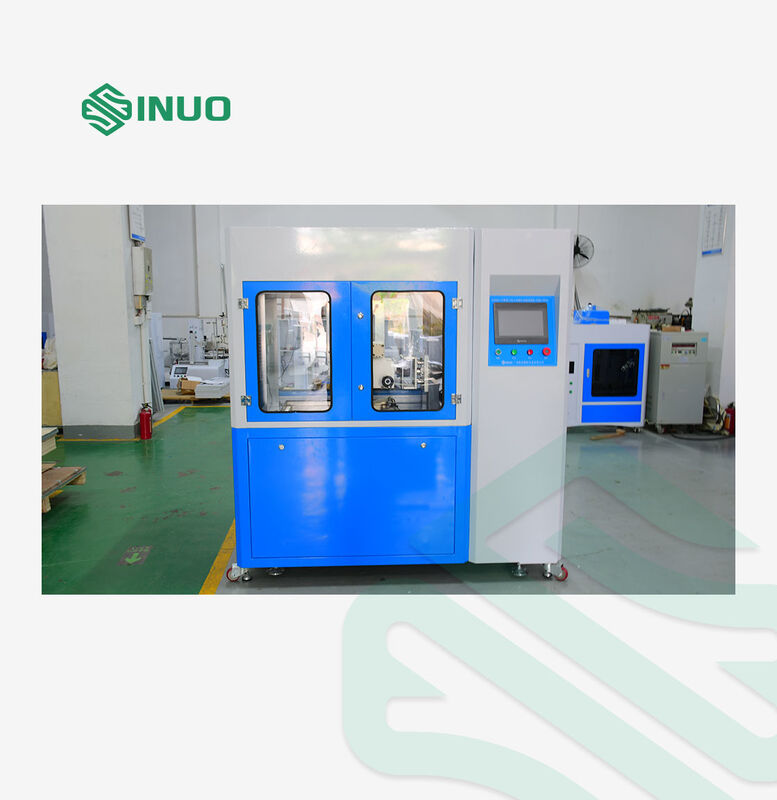

IEC 62196-1 Tester wytrzymałości łącznika ładowania EV

IEC 62196-1 Tester wytrzymałości łącznika ładowania EV

Nazwa marki:	Sinuo
Numer modelu:	SNQC1005A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Calibration Certificate (Cost Additional)

Stacje:

Pojedyncza stacja

Udar testowy:

0–150 mm, regulowane

Prędkość testowa:

0–850 mm/s

Zakres pomiaru siły:

0 ~ 1000 N

Tryb pracy:

Prostota lub sterowanie programowe

Tryb jazdy:

Silnik serwo z powłoką płynną i dociskiem zamka

Szczegóły pakowania:

sklejka

Możliwość Supply:

10 zestawów miesięcznie

Opis produktu

IEC 62196-1 Tester wytrzymałości łącznika ładowania EV

Informacje o produkcie

Badanie to sprawdza, czy akcesoria elektryczne, takie jak interfejsy do ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda i sprzęgła, są odporne na działanie mechaniczne,napięcia elektryczne i termiczne wytwarzane podczas normalnej pracy bez nadmiernego zużycia lub innych wad szkodliwych, aby potwierdzić ich wiarygodność.

IEC 62196-1 Tester wytrzymałości łącznika ładowania EV 0

Zgodne standardy i klauzule

• IEC 62196-1:2025Wtyczka, gniazda, złącza pojazdu i wejścia pojazdu Przewodzące ładowanie pojazdów elektrycznych - Część 1: Wymogi ogólnepunkty 22 i 23

• UL 2251 Sekcja 44

Próbki badawcze i zakres

Złącza do ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda i sprzęgły.

Zasada badania

Napędzany mechanizmem serwomotoru, urządzenie wykonuje wielokrotne cykle wprowadzania i wyjmowania próbek w trybie liniowym.Parametry obejmujące czas włączania/wyłączania, prędkość badania, bieg i kąt mogą być ustawione z góry za pośrednictwem ekranu dotykowego.

Struktura i cechy

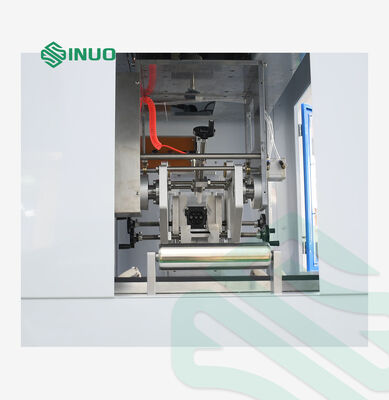

Przyjmuje zintegrowaną ramę maszyny napędzaną przez serwomotor z precyzyjną skrzynią redukcyjną.Wyposażony w kolorowy ekran dotykowy z łatwą obsługą i potężnymi funkcjami cyfrowego wyświetlacza, plus inteligentny system sterowania PLC.
Jest wyposażony w 3-osiowe ustawialne urządzenia, idealnie nadające się do testowania żywotności złączy ładowania pistoletu.

Parametry techniczne

Główne specyfikacje działania
Elementy badawcze	a) Badanie wytrzymałości mechanicznego mechanizmu zamykania b) Zdolność analizy c) Normalna eksploatacja (żywotność)
Zakres próbki testowej	Pistolety do ładowania prądu przemiennego i stałego
Stacje	Jednorazowa stacja
Tryb sterowania elektrycznego	Inteligentne sterowanie zintegrowane z Mitsubishi PLC, obsługiwane za pośrednictwem 7-calowego kolorowego ekranu dotykowego HMI
Tryb działania	Wykonanie ręczne lub sterowane programem
Funkcje	Może symulować prawidłowe działanie interfejsów ładowania, łączyć cykle wprowadzenia/wyjmowania oraz odblokowywania/blokowania mechanicznego urządzenia zamykającego lub przeprowadzać oddzielne indywidualne badania.Prędkość badania, czas trwania badania i liczba cykli są w pełni programowalne.
Tryb jazdy	Silniki serwo napędzają ruchy wprowadzania/wyciągania oraz ruchy obrotowe wstrząsania; pomocnicze butle powietrza kontrolują otwieranie i zamykanie mechanizmu przełącznika blokady.
Metoda mocowania i mocowania próbki	Mechaniczne urządzenia do zaciskania z 3-osiową strukturą regulowaną X/Y/Z. Pozycja zaciskania może być swobodnie regulowana, kompatybilna ze standardowymi złączami ładowania elektrycznych AC & DC w GB, USA i UE.
Funkcja automatycznego obrotu	Wbudowany automatyczny mechanizm obrotowy przy stacji zaciskania pistoletu ładowania, obsługujący obrót o 90°. Czas trwania po obróceniu jest regulowany od 0 do 600 sekund.
Cykle badań	Zakres programowalny: 0 ~ 999,999 cykli. Maszyna zatrzyma się automatycznie po osiągnięciu ustawionego celu cyklu.
Długość kontaktu	Można regulować od 1 do 999,9 sekund. Zgodnie z wymogami standardowymi czas utrzymania kontaktu elektrycznego nie może być mniejszy niż 2 s i nie może przekraczać 4 s.
Wskaźnik wprowadzania i wycofywania	Zakres programowalny: 0-10 cykli na minutę (równoważne 3,75 cykli/min lub 7,5 uderzeń/min)
Próbkowy cios	Można regulować od 0 ∼ 150 mm (przestrzeń między wtyczką badawczą a zbiornikiem musi wynosić ≥ 50 mm w zależności od wymogów)
Prędkość badania	0 ̊850 mm/s, bezpośrednio konfigurowalne za pomocą ekranu dotykowego
Wyświetlacz wartości siły	Wyposażony w czujnik siły 100 kg, który monitorował siłę w czasie rzeczywistym, może generować krzywe siły w czasie, wyświetlać maksymalną siłę wkładu, maksymalną siłę wyciągu i wartość siły w czasie rzeczywistym. Zakres pomiaru siły: 0 ~ 1000 N Błąd wskazania: ≤ ± 0,5% F.S. Rozdzielczość: ≤0,1 N
Urządzenie zamykające	Funkcja automatycznego tłoczenia mechanicznych mechanizmów zamykania w celu symulacji normalnych warunków pracy.
Zbiorniki roztworu	Dostarczane są trzy niezależne zbiorniki z płynami badanymi, które mogą oddzielnie przechowywać symulowane roztwory określone w IEC 62196-1:2022: Tabela 10: Rozwiązanie symulacji deszczu kwasowego Tabela 11: Roztwór symulacji wody słonej Tabela 13: Roztwór symulacyjny wody mętnej
Parametry zanurzenia w cieczy	Parametry programowalne: cykle zanurzenia, czas trwania zanurzenia, czas suszenia na powietrzu, cykle wprowadzania/wyjmowania oraz łączne cykle badawcze.
Obciążenie	Wspierane połączenie zewnętrznego obciążenia
Funkcja wykrywania	W przypadku podłączenia obciążenia zewnętrznego maszyna uruchamia alarm otwartego obwodu i rejestruje bieżące liczby cykli badawczych.
Ochrona bezpieczeństwa	Ochrona przed podłożeniem ziemi, ochrona przed zwarciem i ochrona przed przeciążeniem
Środowisko operacyjne
Zasilanie	AC 220V±10%, 50 ̊60Hz, 2 kW
Temperatura pracy	0°40°C
Zakres wilgotności	30% ≈ 90%
Ogólne wymiary	Przybliżenie: W1000 × D750 × H1200 mm
Waga	Około 150 kg.
