IEC 62196-1 Złącze ładowania Wzrost temperatury i terminal uziemiający System krótkotrwałego testowania wytrzymałości

Wszystkie standardowe procedury badawcze i logika oceny danych są automatycznie zarządzane przez system,zapewnienie przyjaznej obsłudze.

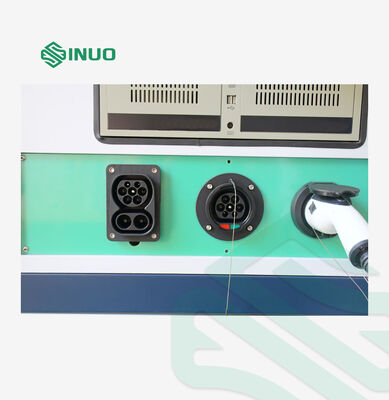

Urządzenie to jest przeznaczone do oceny warunków podgrzewania powierzchni złączy ładowania i akcesoriów elektrycznych, gdy są obciążone prądem nominalnym,i sprawdzić, czy wzrost temperatury elektrod spełnia specyfikacje standardowe.

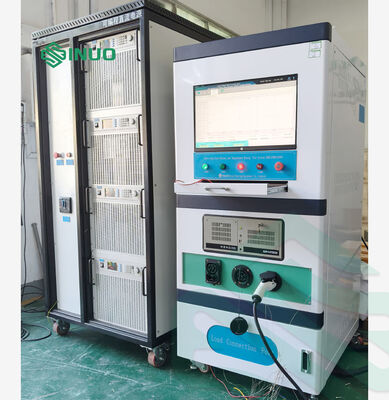

Badanie wzrostu temperatury składa się głównie z przemysłowego systemu sterowania, dwóch zestawów źródeł zasilania prądem stałym (jednego urządzenia o wysokiej mocy i jednego urządzenia o niskiej mocy),urządzenie do pomiaru temperatury wielokanalizowane i zintegrowana szafa.
Jako niestandardowy specjalny sprzęt badawczy zintegrowany z wieloma modułami funkcjonalnymi, jest on stosowany do badań wzrostu temperatury dla wszystkich rodzajów produktów, które wymagają oceny wzrostu cieplnego.

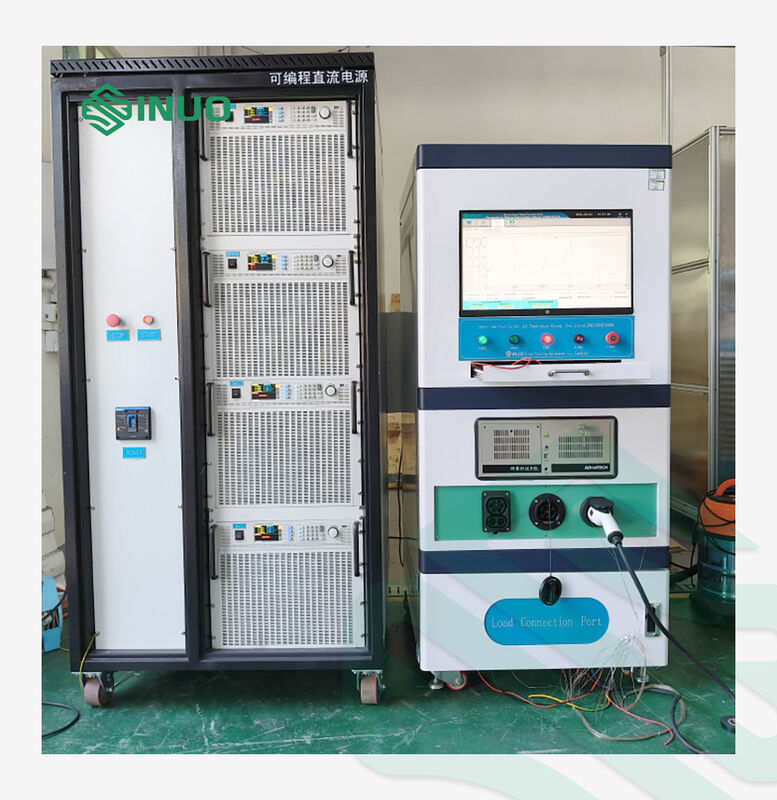

1. Jedno źródło zasilania prądu stałego w zakresie od 0 do 100 A jest wbudowane wewnątrz szafki sterującej, podczas gdy zewnętrzne źródło zasilania prądu stałego 100 ~ 8000 A jest wyposażone.Zewnętrzne źródło zasilania komunikuje się z szafą sterującą, który może dostarczać ciągły i stabilny prąd wyjściowy od 0 do 8000A. Nie jest wymagane obciążenie zewnętrzne, ponieważ urządzenie to integruje źródło zasilania i obciążenie elektroniczne w jednej jednostce.Zarówno prąd wyjściowy, jak i czas sterowania włączeniem i wyłączeniem są w pełni regulowane.


2.

   Wbudowany model 100A
   Kabina sterująca jest wyposażona w wbudowany 24-kanałowy skaner temperatury kompatybilny z typami termoelementów K, E, R, B, N, T, J, S, WRE5-26 i WRE3-25.Obsługuje wejście sygnału prądu 4 ̊20 mA z częstotliwością pobierania próbek 1 Hz.

3.

   System sterowania przyjmuje komputer przemysłowy Advantech, który charakteryzuje się wysoką stabilnością i silną wydajnością anty-interferencją.Jest on wyposażony w różne wbudowane interfejsy do realizacji komunikacji ze skanerem temperatury i zasilania prądem stałymSygnały temperatury i sygnały elektryczne są izolowane i gromadzone niezależnie, aby uniknąć krzyżowania.

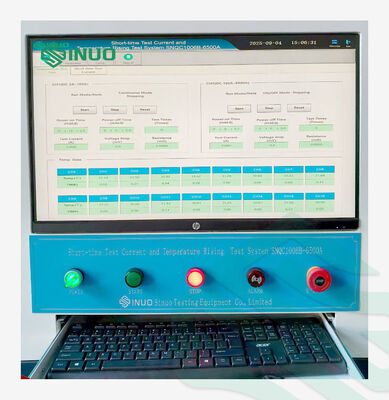

   Kabinet sterujący jest wyposażony w 21,5-calowy kolorowy ekran dotykowy LED z ponad 16 milionami kolorów, rozdzielczością nie mniejszą niż 1280×800 i jasnością co najmniej 500 cd/m2.Ekran może wyświetlać w czasie rzeczywistym krzywe wzrostu temperatury, a także w czasie rzeczywistym napięcie wyjściowe, prąd wyjściowy i moc wyjściowa.

4.

   Zasilanie prądu stałego o mocy wysokiej 8000A jest wyposażone w przedłużone kable miedziane o długości 3 metrów, które mogą spełniać wymagania maksymalnej transmisji prądu 8000A.

5.

   Zarówno szafa sterująca, jak i zasilanie prądu stałego o wysokim prądzie są wyposażone w nogi kołowe do łatwego przemieszczania i transportu.
   Ogólne wymiary: szerokość ≤ 1200 mm, głębokość ≤ 1400 mm, wysokość ≤ 2000 mm, masa < 1000 kg.
