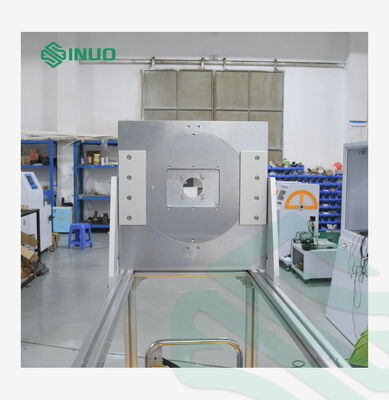

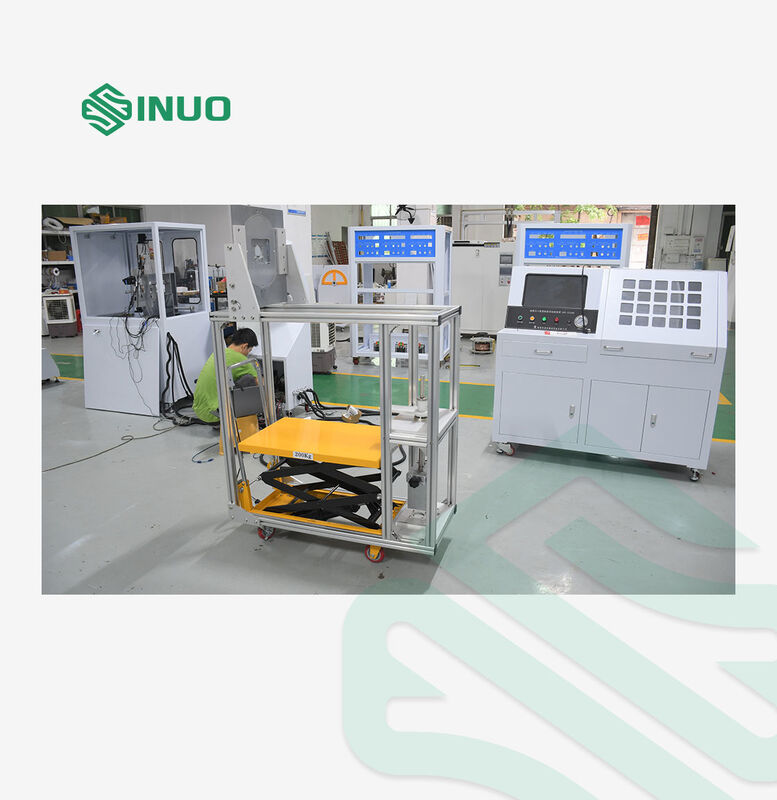

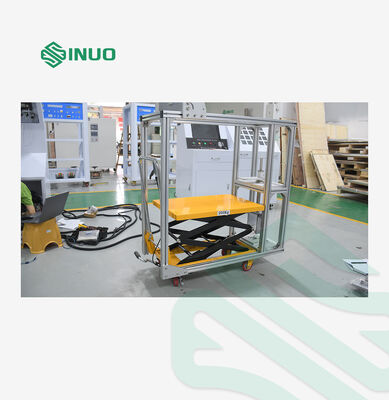

IEC 62196-1 Urządzenie do badania obciążenia mechanicznego z łącznikiem ładowania EV

Ograniczenie próbki testowej:Złącza do ładowania

Cel testu:Złącze ładowania powinno umożliwiać łatwe wkładanie i wyjmowanie pistoletu ładującego oraz zapobiegać odłączeniu pistoletu od gniazda podczas normalnej pracy. Test ten sprawdza, czy maksymalna siła wymagana do wyciągnięcia pistoletu ładującego z gniazda jest zgodna z określonymi normami.

Zasada testu:Maksymalna siła wyciągania gniazda: Zastosuj całkowitą siłę ze standardowych obciążników (obciążniki główne, obciążniki dodatkowe, haki i uchwyty zaciskowe) i zespołu wtyczki pomiarowej na wtyczkę testową; wtyczka powinna być oddzielona od gniazdka.

Środowisko operacyjne:Temperatura pracy: 5–35°C; Wilgotność: 30%–90% wilgotności względnej

Stacja Testowa	Pojedyncza stacja

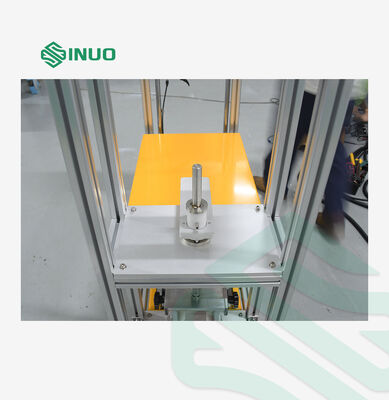

Konfiguracja miernika	Wykonane ze stali S136. Sprawdzian trzpieniowy produkowany jest na minimalny wymiar standardowy z tolerancją +0,01 / 0 mm, tolerancją rozstawu osi ±0,05 mm i chropowatością powierzchni Ra 0,8 µm. Wskaźnik jest opcjonalnym akcesorium.
Elementy testowe	7.11.8: Test obciążenia mechanicznego złączy ładowania / Punkt 14.1.6 (IEC 62196) 7.15.1.1: Test urządzenia blokującego / Punkt 14.1.5 (IEC 62196) 7.17.1 d) e) f): Badanie siły wyrywającej / Punkt 14.1.5 (IEC 62196)
Główne parametry techniczne mechanicznego testera obciążenia złącza ładowania
Schemat konfiguracji testu
Czas trzymania	60 sekund. Realizowane przez cylinder hydrauliczny napędzający tacę do podnoszenia ciężarów; czas sterowany ręcznie.
Cykle testowe	4 razy, jeden test w każdym odstępie 90° wokół osi poziomej, obsługa ręczna.
Konfiguracja ciężaru obciążenia mechanicznego	165N: 1 szt. obciążnika głównego 148,5N + 1 szt. obciążnika dodatkowego 16,5N 300N: 1 szt. ciężarka głównego 270N + 1 szt. dodatkowego obciążnika 30N 440N: 1 szt. ciężarka głównego 396N + 1 szt. dodatkowego obciążnika 44N 660N: 1 szt. ciężarka głównego 594N + 1 szt. dodatkowego obciążnika 66N 750N: 1 szt. ciężarka głównego 675N + 1 szt. dodatkowego obciążnika 75N Uwaga: waga głównych obciążników obejmuje masę haka; docelową siłę obciążenia osiąga się poprzez układanie w stosy i łączenie różnych ciężarów.
Główne parametry techniczne testu urządzenia zatrzaskowego
Schemat konfiguracji testu
Czas trzymania testu	60 sekund. Ciężary są podnoszone i opuszczane za pomocą tacy napędzanej cylindrem hydraulicznym; czas jest kontrolowany ręcznie.
Testuj wybór obciążenia	Patrz Tabela 7
Wymaganie testowe	Urządzenie zatrzaskowe należy odblokować podczas badania.
Konfiguracja ciężaru siły wyciągania	Pistolet ładujący AC: 100N (90N + 10N) Pistolet ładujący DC: 140N (126N + 14N)

• Pełna zgodność z normą IEC 62196
  Obsługuje testy siły wyciągania, urządzenia zatrzaskowego i obciążenia mechanicznego; dane testowe zaakceptowane przez SGS/TÜV do globalnej certyfikacji.
• Kompleksowe rozwiązanie testowe AC/DC
  Pojedyncza stacja obsługuje zarówno pistolety ładujące AC, jak i DC o wielozakresowym obciążeniu (100N–750N), co pozwala ograniczyć koszty dodatkowego sprzętu i przestrzeń laboratoryjną.
• Opcjonalny miernik S136 o wysokiej precyzji
  Wskaźnik trzpieniowy ze stali antykorozyjnej S136 o wąskiej tolerancji zapewnia powtarzalne i dokładne wyniki testów.
• Łatwa i stabilna obsługa ręczna
  Hydrauliczne podnoszenie ciężarów z regulowanym czasem utrzymywania w latach 60.; Testowanie poziome w 4 kierunkach pod kątem 90°, wspierane przez instrukcje obsługi i zdalne wskazówki wideo.
• Szerokie możliwości dostosowania warunków pracy
  Stabilna wydajność w temperaturze 5–35 ℃, 30–90% wilgotności względnej; nie jest potrzebna dodatkowa moc do obciążenia.
