| Nazwa marki: | Sinuo |
| Numer modelu: | SN2601 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 10 zestawów miesięcznie |
Niniejsza stacja badawcza obciążeń statycznych jest głównie przeznaczona do badań obciążeń mechanicznych i powiązanych badań badawczych niskonapięciowych skrzynek pomiarowych, stacji transformatorowych prefabrykowanych i obudów urządzeń elektrycznych. Umożliwia wygodne przeprowadzanie badań właściwości mechanicznych różnych typów skrzynek pomiarowych, w tym metalowych, niemetalowych oraz skrzynek rozdzielczych kablowych.
Przyjmuje zintegrowany inteligentny sterownik PLC z ekranem dotykowym do wyświetlania i obsługi. Dane z testów mogą generować krzywe siła-czas. Parametry ustawia się za pomocą interfejsu ekranu dotykowego, a cały proces testowania przebiega automatycznie. Ciśnienie można automatycznie przykładać od boku i od góry. Kompatybilna z próbkami o różnych rozmiarach, jest niezawodnym, preferowanym sprzętem dla instytucji badawczych i laboratoriów.
Niniejsza stacja badawcza obciążeń statycznych jest projektowana i produkowana zgodnie z poniższymi międzynarodowymi i branżowymi normami:

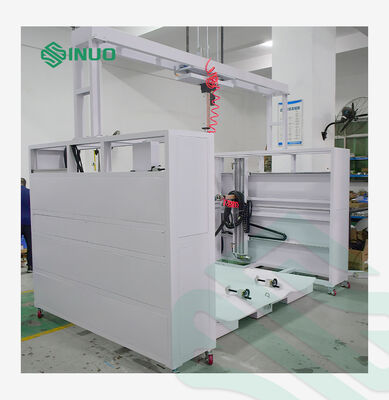

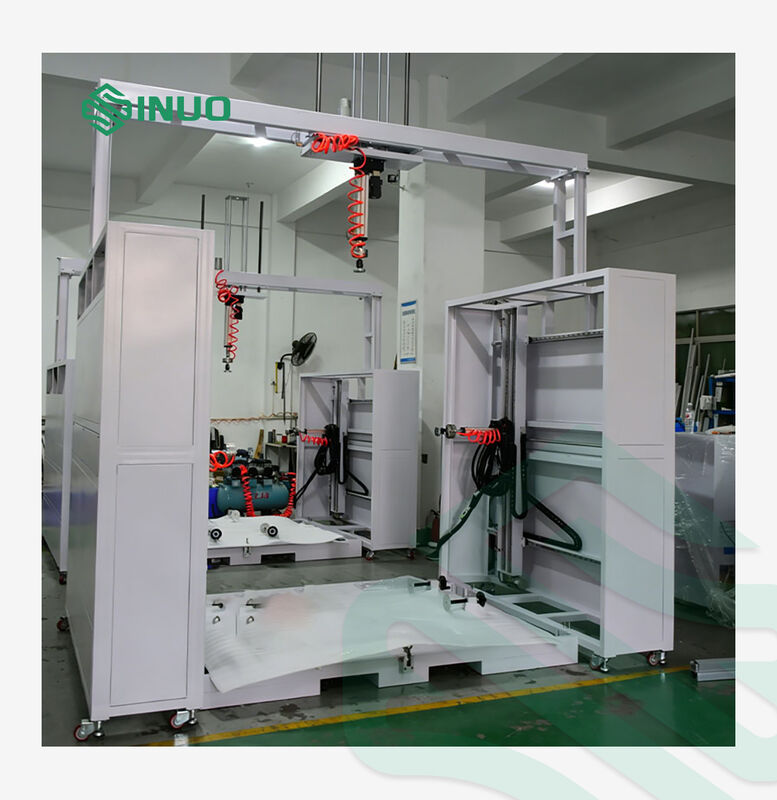

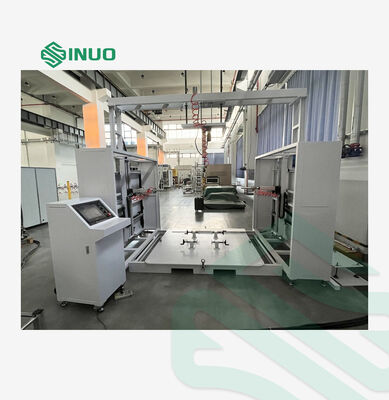

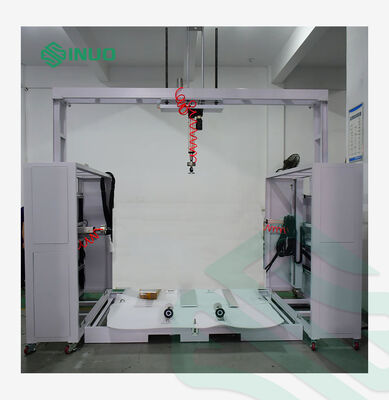

Niniejsza stacja badawcza przyjmuje konstrukcję półotwartą, składającą się z sekcji obciążenia poziomego i sekcji obciążenia pionowego. Każdy siłownik obciążający może swobodnie poruszać się w płaszczyźnie z 3 stopniami swobody. Trzy siłowniki wspólnie realizują mobilne obciążenie z 8 stopniami swobody.
Wysokość poprzeczki można regulować stopniowo za pomocą otworów montażowych. Podstawa mocująca może poruszać się do przodu, do tyłu, w lewo i w prawo w celu zaciskania. Jest wyposażona w imadło stołowe, a małe próbki można obracać z pewnym i niezawodnym mocowaniem.
Konfigurowane są niestandardowe bloki zaciskowe dla różnych produktów, ułatwiające mocowanie. Różne płyty dociskowe są wyposażone zgodnie z normami dla różnych elementów testowych.
Schemat struktury wyposażenia przedstawiono poniżej:
| Zasilanie | AC 220V / 50Hz |
| Sterowanie i obsługa | Inteligentne sterowanie PLC, obsługa za pomocą kolorowego ekranu dotykowego |
| Układ napędowy | Siła przykładana przez silnik serwo + cylinder elektryczny; regulacja pozycji napędzana silnikiem |
| Układ przeniesienia napędu | Precyzyjna śruba kulowa + szyna prowadząca liniowa |
| Struktura ramy wyposażenia | Platforma + konstrukcja półotwarta. Lewy i prawy manipulator poziomy są zamontowane na ramie półotwartej; manipulator pionowy jest zainstalowany na poprzeczce |
| Dopuszczalny zakres wymiarów próbki |
Skrzynka jednofazowa 15-metrowa: H1100*W1445*D1700mm Skrzynka pomiarowa jednofazowa, montowana na 1 jednostkę: H520*W210*D140mm
|
| Elementy testowe |
|
| Główne parametry wydajności dla elementów testowych 1, 2, 3 i 4 | |
| Mechanizm obciążający | 2 kanały poziome, 1 kanał pionowy |
| Zakres ruchu |
3 osie z 8 stopniami swobody Lewy manipulator poziomy: porusza się w górę, w dół, do przodu i do tyłu, przykładając siłę poprzez ruch w lewo-prawo Prawy manipulator poziomy: porusza się w górę, w dół, do przodu i do tyłu, przykładając siłę poprzez ruch w lewo-prawo Manipulator pionowy: porusza się w górę i w dół, przykładając siłę |
| Skok poziomego cylindra elektrycznego | 400 mm |
| Tryb obciążania | Napęd elektryczny |
| Zakres przykładania siły | Pionowy: 0–10 kN; Poziomy: 0–2 kN |
| Rozdzielczość siły | 0,1 N |
| Prędkość przykładania siły | 0,1–50 mm/s |
| Rozdzielczość przemieszczenia | 0,01 mm |
| Wyświetlanie wartości siły | Wyświetlanie w czasie rzeczywistym na ekranie dotykowym z interfejsem krzywej siła-czas do monitorowania w czasie rzeczywistym |
| Wytłaczak testowy | 3 sztuki wytłaczaków testowych 10 mm |
| Test odporności na obciążenie statyczne (IEC 61439-5, Klauzula 10.2.101.2) |
(Schemat płyty dociskowej) |
| Główne parametry testu odporności na skręcanie (IEC 61439-5, Klauzula 8.2.101.1.3 i Klauzula 10.2.101.4) |
(Schemat rury kwadratowej) 3. Przyłożyć siłę 2×1000N za pomocą lewego i prawego manipulatora poziomego, z czasem utrzymania siły 30 sekund. |
| Główne parametry testu wytrzymałości mechanicznej drzwi (IEC 61439-5, Klauzula 10.2.101.6; Q/GDW11008-2013, Klauzula 7.2.2.1.2; IEC 61439-5, Klauzula 8.2.101.3) |
1. Przyłożyć siłę 50N (450N) lub inne określone obciążenie na górną krawędź drzwi w odległości 300mm od zawiasu, utrzymać siłę przez 3 sekundy lub inny wymagany czas. 2. Wymiary uchwytu podwyższającego: długość 1100mm, wysokość 120mm, szerokość 120mm. 3. Zainstalować próbkę testową z zamontowaną tylną ścianką.
(Schemat tylnej ścianki) |
| Główne parametry testu siły osiowej dla wkładek metalowych (IEC 61439-5, Klauzula 10.2.101.7) |
(Tabela 102)
(Uniwersalny pierścień podnoszący + hak obciążeniowy) |
| Test sztywności szaf i regałów (IEC 60297-1 Klauzula 5.2.2; Q/GDW11008-2013 Klauzula 7.2.2.1.1; IEC 61439-5 Klauzula 8.2.101.1.1 Pozycja b) |
(Schemat płyty dociskowej) |
| Test obciążenia statycznego dla wsporników skrzynek pomiarowych |
Odpowiednia norma: IEC 61439-5 (Wytrzymałość mechaniczna obudów rozdzielnic i urządzeń sterowniczych niskiego napięcia) 1. Wyposażona w 15 sztuk obciążeń 40N, kompletna z hakami z miękkiego drutu stalowego |
| Zgodne normy |
|
| Uchwyt do mocowania próbek |
Przyjmuje dużą płytę bazową z wieloma pozycjami montażu śrub, aby pasowała do większej liczby typów próbek testowych. Obrotowy od 4° do 90° z pozycjonowaniem mechanicznym.
(Schemat płyty bazowej montażowej) |
| Ogólne wymiary wyposażenia |
Długość wyposażenia: 3,3 m, Szerokość: 2,15 m, Wysokość: 3,1 m
|
System przyjmuje filozofię modułowej konstrukcji i jest produkowany w ścisłej zgodności z wymaganiami norm. Standaryzowane projekty i komponenty są wykorzystywane tam, gdzie to możliwe, aby zapewnić zoptymalizowaną wydajność i niezawodne wsparcie techniczne. Sterowany przez sterownik PLC Mitsubishi, cały system charakteryzuje się wysoką niezawodnością i inteligentną obsługą. Posiada przejrzystą logikę funkcjonalną, zwartą konstrukcję, atrakcyjny wygląd i racjonalny układ, ułatwiający konserwację i codzienne użytkowanie. Projekt i produkcja wyposażenia spełniają ogólne specyfikacje techniczne klientów. System jest podzielony na następujące jednostki:
Platforma nośna próbki:
Platforma nośna jest integralnie skonstruowana ze wzmocnionych stalowych ram nośnych i grubych stalowych płyt. Mechanizm mocowania próbki i zespoły ruchome dla manipulatorów lewego i prawego są zamontowane na platformie.
Mechanizm przykładania siły:
System przykładania siły składa się z trzech zestawów manipulatorów: lewego manipulatora poziomego, prawego manipulatora poziomego i manipulatora pionowego. Każdy zestaw składa się z silnika serwo sparowanego z precyzyjnym cylindrem elektrycznym. Na przednim końcu każdego manipulatora zamontowany jest precyzyjny czujnik siły. Głowica dociskowa przyjmuje kątowy pływający przegub uniwersalny, który umożliwia automatyczne samocentrowanie, zapewniając pełny kontakt i stabilne przykładanie siły.
Mechanizm przeniesienia napędu:
Ta sekcja składa się z mechanizmów ruchomych dopasowanych do zespołu przykładania siły do dociskania próbek testowych. Odpowiednie stopnie swobody są przedstawione na poniższym rysunku:
System sterowania:
Ta jednostka składa się głównie z procesora PLC, obwodów sterujących i kluczowych komponentów sterujących. Wszystkie elektryczne komponenty sterujące systemu są centralnie zainstalowane w jednej szafie wyposażonej w urządzenia wentylacyjne.
Ta jednostka wykorzystuje sterownik PLC Mitsubishi do inteligentnego sterowania.
Wyposażony w samodzielnie opracowane oprogramowanie testowe; obsługa może być realizowana poprzez proste ustawienia parametrów.
